7.1. СЕМИСЕГМЕНТНЫЙ ИНДИКАТОР

Дешифраторы также используются для преобразования кодов.

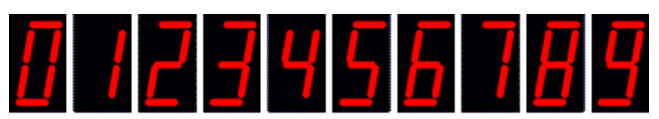

Классический пример - семисегментный индикатор использующийся в
калькуляторах итд.




		    a
		 #########
		#         #
	      f #         # b
	        #    g    #
	         #########
	        #         #
	       e#         # c
	        #    d    #
	         #########




7-сегментные индикаторы бывают разных типов (по питанию):

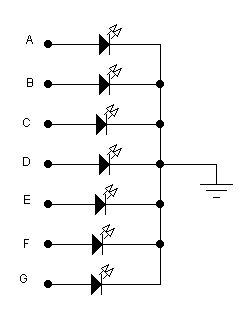

Семисегментный индикатор с общим катодом:

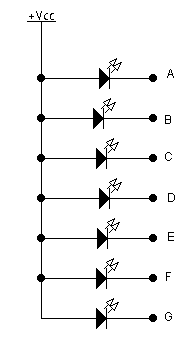

Семисегментный индикатор с общим анодом:







Пример подключения (цифра 5)

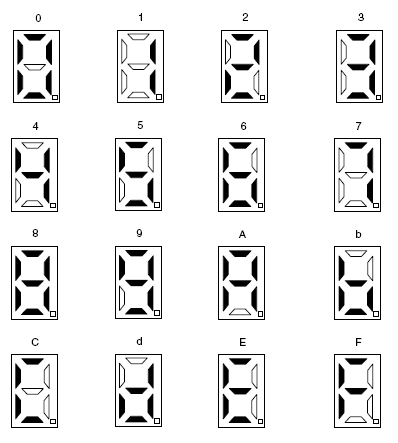

                         a b c d e f g

	####		 1 1 1 1 1 1 0
	#  #
	#  #
	#  #
	####

	   #             0 1 1 0 0 0 0
	   #
	   #
	   #
	   #

	#### 		1 1 0 1 1 0 1
           #
        ####
        #
        ####

	####		1 1 1 1 0 0 1
	   #
	####
	   #
	####

	#  #		0 1 1 0 0 1 1
	#  #
	####
	   #
	   #

	####		1 0 1 1 0 1 1
	#
	####
	   #
	####

	####		1 0 1 1 1 1 1
	#
	####
	#  #
	####

	####		1 1 1 0 0 0 0
	   #
	   #
           #
           #

	####		1 1 1 1 1 1 1
	#  #
	####
	#  #
	####

	####		1 1 1 1 0 1 1
	#  #
	####
	   #
	####

	####		1 1 1 0 1 1 1
	#  #
	####
	#  #
	#  #

	#   		0 0 1 1 1 1 1
	#
	####
	#  #
	####

	####		1 0 0 1 1 1 0
	#
	#
	#
	####

	   #		0 1 1 1 1 0 1
	   #
	####
	#  #
	####

	####		1 0 0 1 1 1 1
	#
	####
	#
	####

	####		1 0 0 0 1 1 1
	#
	####
	#
	#



Таблица истинности для дешифратора для семисегментного индикатора

	----------------------------
	A3 A2 A1 A0 | a b c d e f g
	------------+---------------
	0  0  0  0  | 1 1 1 1 1 1 0
	0  0  0  1  | 0 1 1 0 0 0 0
	0  0  1  0  | 1 1 0 1 1 0 1
	0  0  1  1  | 1 1 1 1 0 0 1
	0  1  0  0  | 0 1 1 0 0 1 1
	0  1  0  1  | 1 0 1 1 0 1 1
	0  1  1  0  | 1 0 1 1 1 1 1
	0  1  1  1  | 1 1 1 0 0 0 0
	1  0  0  0  | 1 1 1 1 1 1 1
	1  0  0  1  | 1 1 1 1 0 1 1
	1  0  1  0  | 1 1 1 0 1 1 1
	1  0  1  1  | 0 0 1 1 1 1 1
	1  1  0  0  | 1 0 0 1 1 1 0
	1  1  0  1  | 0 1 1 1 1 0 1
	1  1  1  0  | 1 0 0 1 1 1 1
	1  1  1  1  | 1 0 0 0 1 1 1
	----------------------------



Кодер из BCD кода в семисегментный индикатор:

	library ieee;
	use ieee.std_logic_1164.all;

	entity BCD2SSD is
		port (
			src     : in  std_logic_vector(3 downto 0);
	      		display : out std_logic_vector(0 to 6);
	end BCD2SSD;

	architecture ARCH of BCD2SSD is
	begin
		process(src)
		begin
			case	src is
				when	"0000"	=> display <= "1111110";
				when	"0001"	=> display <= "1100000";
				when	"0010"	=> display <= "1011010";
				when	"0011"	=> display <= "1110011";
				when	"0100"	=> display <= "1100101";
				when	"0101"	=> display <= "0110111";
				when	"0110"	=> display <= "0111111";
				when	"0111"	=> display <= "1100010";
				when	"1000"	=> display <= "1111111";
				when	"1001"	=> display <= "1110110";
				when	others	=> display <= "0000000";
		end process;
	end ARCH;

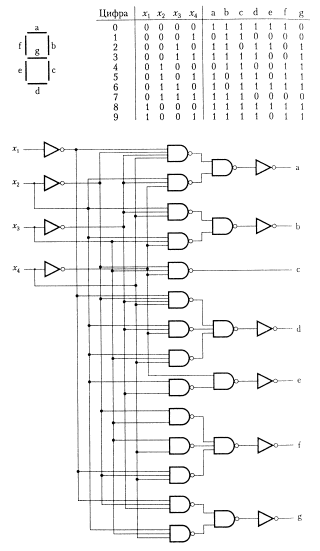

Пример схемы дешифратора для семисегментного индикатора:
