7.3. ПРЕОБРАЗОВАТЕЛЬ КОДОВ




THIS SECTION IS UNDER CONSTRUCTION

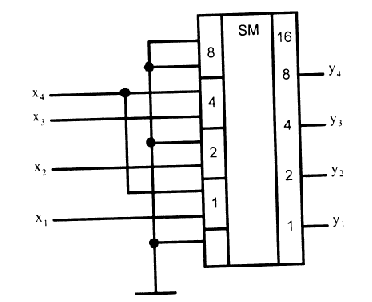

Рассмотрим преобразователь из BCD в двоичный код

| 2^0 ------------------------ | +-------+ 10^p | 2^1 ------|1|BIN|1|--------- | | |BCD| | | 2^2 ------|2| |2|--------- | | | | | | 2^3 ------|4| |4|--------- | | | | | | |8|--------- | 2^0 ------|5| | | 10^(p+1) | +-+---+-+ | 2^1 | | 2^2 | | 2^3 Таблица истинности: ----------------- 5 4 2 1 | 8 4 2 1 ----------------- 0 0 0 0 | 0 0 0 0 0 0 0 1 | 0 0 0 1 0 0 1 0 | 0 0 1 0 0 0 1 1 | 0 0 1 1 0 1 0 0 | 0 1 0 0 0 1 0 1 | 0 1 0 1 0 1 1 0 | 0 1 1 0 0 1 1 1 | 0 1 1 1 1 0 0 0 | 0 1 0 1 1 0 0 1 | 0 1 1 0 1 0 1 0 | 0 1 1 1 1 0 1 1 | 1 0 0 0 1 1 0 0 | 1 0 0 1 1 1 0 1 | 1 0 1 0 1 1 1 0 | 1 0 1 1 1 1 1 1 | 1 1 0 0 -----------------

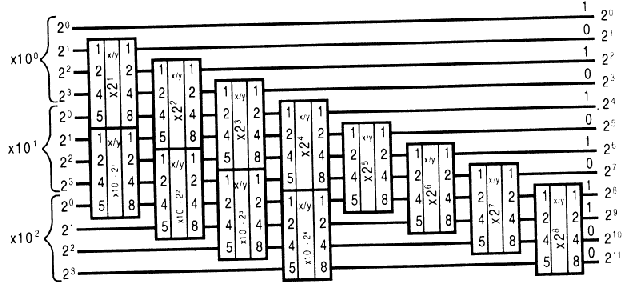

Преобразователь 3х десятичных разрядов BCD в двоичный код:



+- 2^0 ---------------------------------------------------------------- | +--+ 10^0 | 2^1 --|11|---------------------------------------------------------- | | | +--+ | 2^2 --|22|-|11|----------------------------------------------------- | | | | | +--+ +- 2^3 --|44|-|22|-|11|------------------------------------------------ | | | | | | +--+ +- 2^0 --|58|-|44|-|22|-|11|------------------------------------------- | +--+ | | | | | | +--+ 10^1 | 2^1 --|11|-|58|-|44|-|22|-|11|-------------------------------------- | | | +--+ | | | | | | +--+ | 2^2 --|22|-|11|-|58|-|44|-|22|-|11|--------------------------------- | | | | | +--+ | | | | | | +--+ +- 2^3 --|44|-|22|-|11|-|58|-|44|-|22|-|11|---------------------------- | | | | | | +--+ | | | | | | +--+ +- 2^0 --|58|-|44|-|22|-|11|-|58|-|44|-|22|-|11|----------------------- | +--+ | | | | | | +--+ | | | | | | 10^2 | 2^1 -------|58|-|44|-|22|------|58|-|44|-|22|----------------------- | +--+ | | | | +--+ | | | | | 2^2 ------------|58|-|44|-----------|58|-|44|----------------------- | +--+ | | +--+ | | +- 2^3 -----------------|58|----------------|58|----------------------- +--+ +--+


Преобразователь 4х десятичных разрядов BCD в двоичный код:
