15.1. АППАРАТНОЕ ВЫЧИСЛЕНИЕ КВАДРАТНОГО КОРНЯ


  Квадратный корень

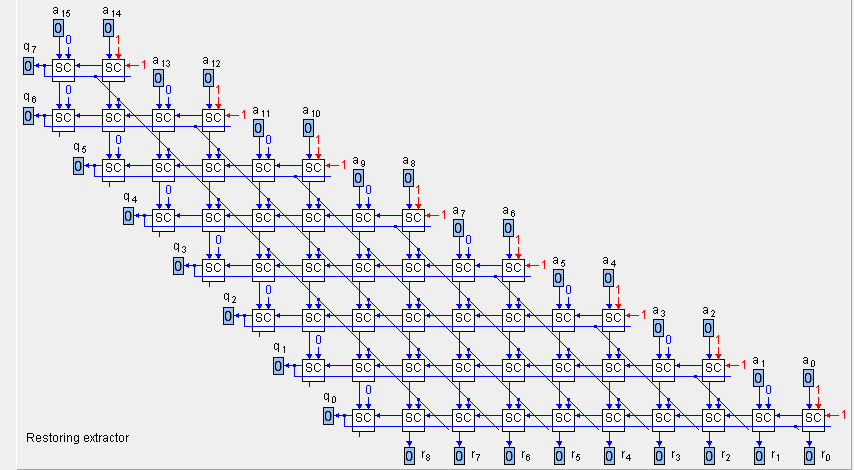

Restore Square Root:

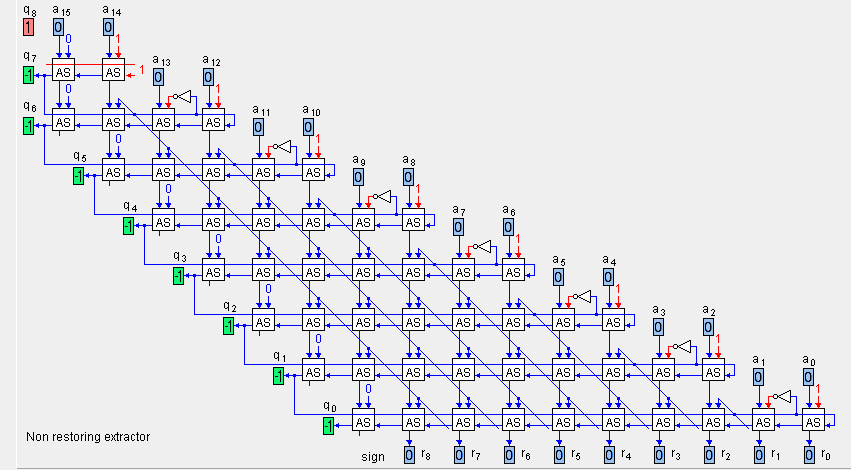

Non-Restore Square Root:

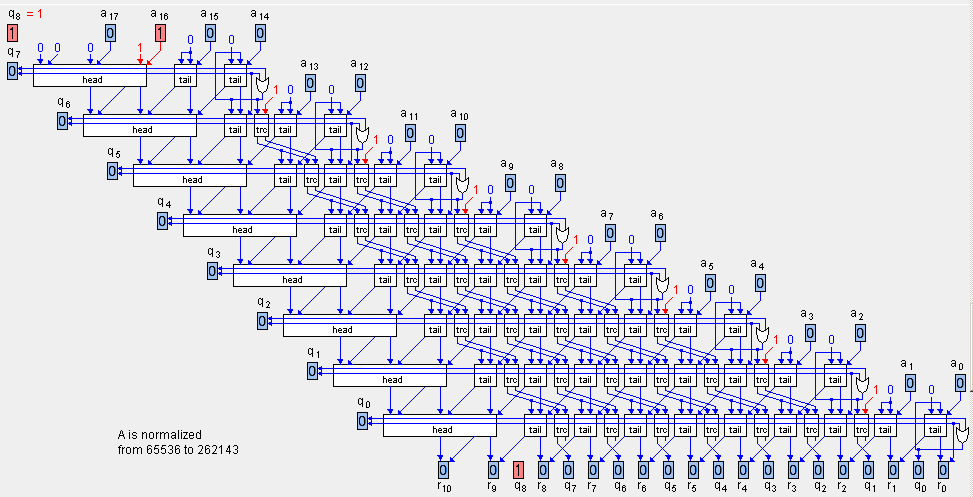

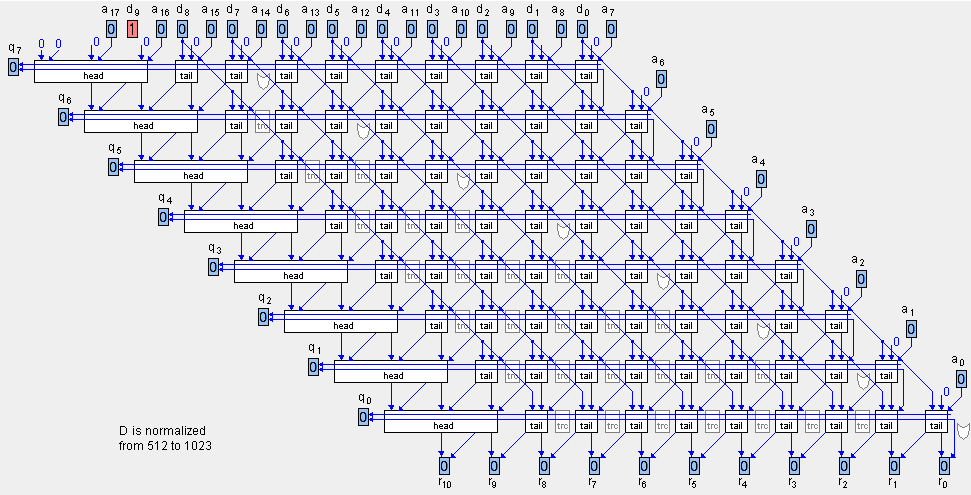

  Объединеный Div/Root


Блок для вычисления квадратного корня может быть объединен с делителем:






TRS Cell:



	------------------
	 q si ci | so co
	---------+--------
	+1  0  0 |  0  0
	+1  0  1 |  0  0
	+1  1  0 |  1  0
	+1  1  1 |  1  0
	 0  0  0 |  0  0
	 0  0  1 |  0  1
	 0  1  0 |  1  0
	 0  1  1 |  1  1
	-1  0  0 |  0  0
	-1  0  1 |  1  0
	-1  1  0 |  1  0
	-1  1  1 |  0  0
	------------------
