25.4.1. СИГНАЛЫ DRAM





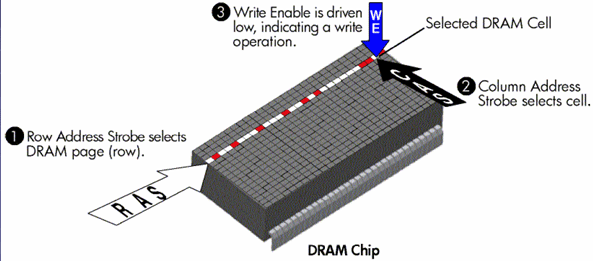

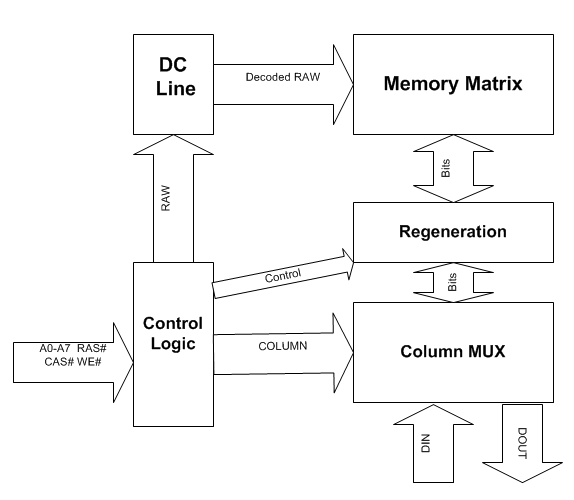

Классический DRAM:

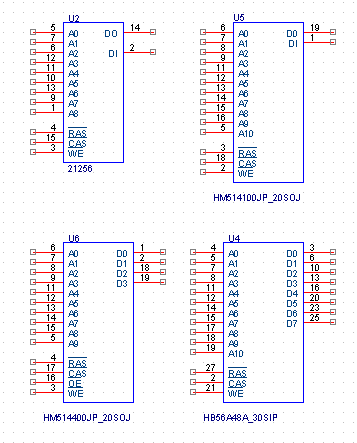

DRAM DRAM 256Kx1 1Mx1 +--------+ +--------+ A8 | o | GND DI | o | GND DI | | CAS# W/R# | | DO W/R# | | DO RAS# | | CAS# RAS# | | A6 A10 | | A9 A0 | | A3 A0 | | A8 A2 | | A4 A1 | | A7 A1 | | A5 A2 | | A6 Vcc | | A7 A3 | | A5 +--------+ Vcc | | A4 +--------+ Сигналы: A0-Ai (адресс (строка или столбец)) DI (Data in) вход данных DO (Data out) выход данных W/R# (Write/Read#) чтение или запись RAS# (Raw Address select#) выбор строки CAS# (Column Address select#) выбор столбца Vcc питание GND (Ground) земля






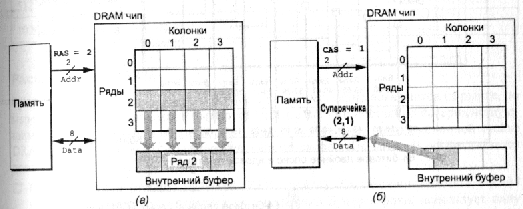

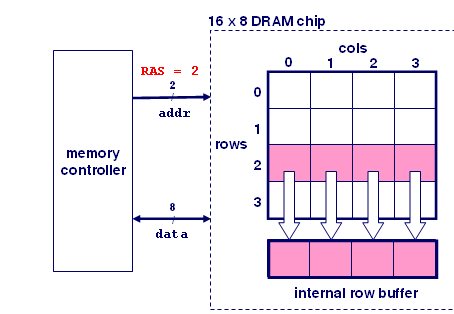

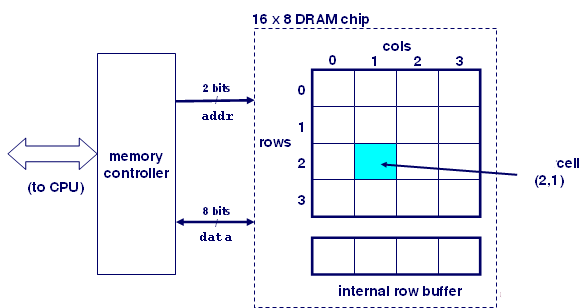

Временная диаграмма работы DRAM: Чтение:

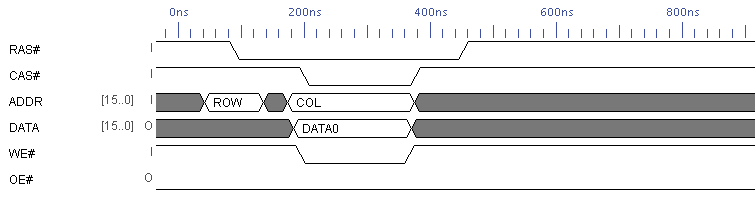

Ранняя запись:

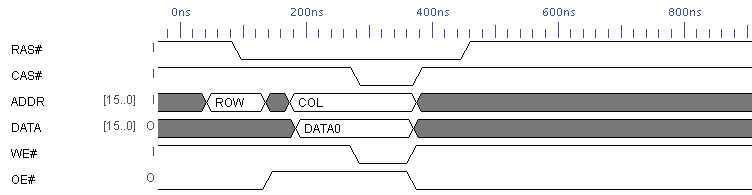

Поздняя запись:

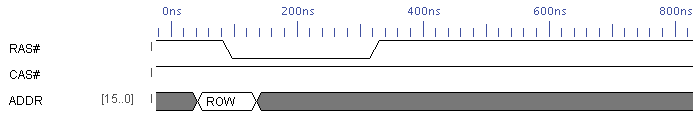

RAS-Регенерация:

THIS SECTION IS UNDER CONSTRUCTION
