30. МИКРОПРОЦЕССОР (CPU)









Основные узлы:

	o  ALU   (Arithmetical-Logical Unit)
	o  Register File
	o  CU    (Control Unit)
	o  BUI   (Bus Interface Unit)
	o  Cache
	o  FPU   (Floating-Point Unit)
	o  MMU   (Multi-media Unit)

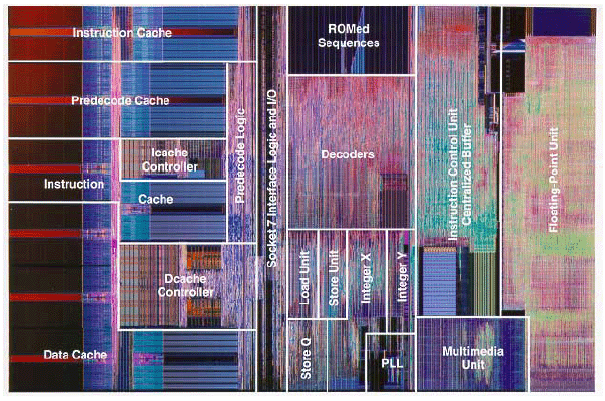

Пример: AMD K6




ALU совершает арифмитечески-логические операции. это главный центр
вычислений процессора.

Register File - файл регистров - многопортовая статическая память
с быстрым доступом, служит для хранения результатов вычислений.

CU - управляющий модуль - выбирает из памяти и декодирует команду,
управляет всеми другими узлами (выдает управляющие сигналы)

BIU - модуль взаимодействия с шиной - управляет внешней шиной,
позволяет общаться процессору с внешним миром.

Еще внутри процессора находятся несколько шин по которым передаются данные
между узлами процессора.

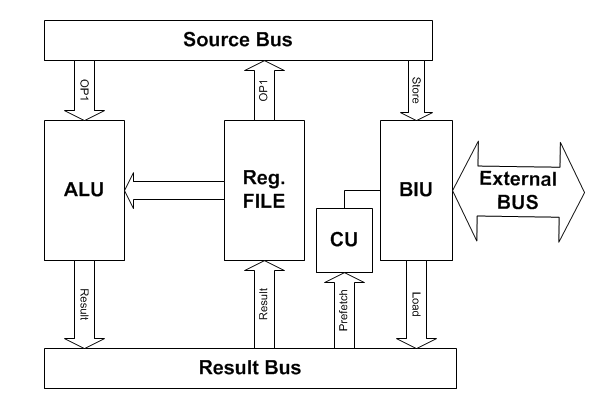

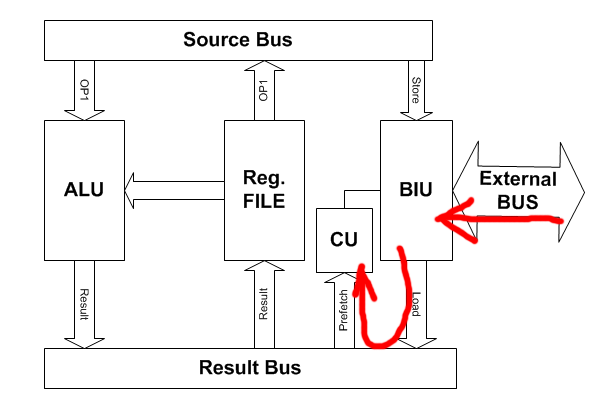

На рисунке пути передачи данных в процессоре:






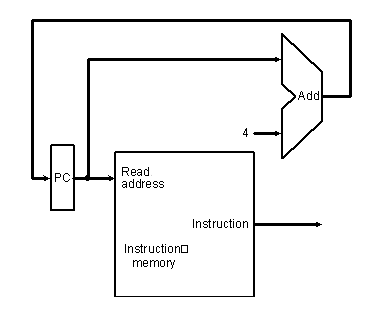

  Выборка комманды



Команда выбирается в CU (стрелка Prefetch) через Result Bus из внешней
шины (External Bus) через BIU (стрелка Load).

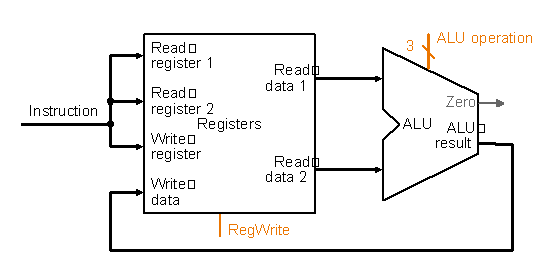

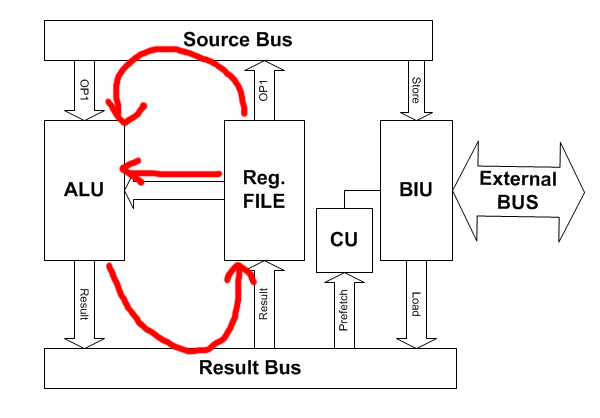

  Вычисления



Вычисления выполняются в ALU. Операнды берутся из Register File
один напрямую (стрелка без надписи), другой через Source Bus (стрелки OP1).
Результат записывается обратно в Register File через Result Bus
(стрелки Result).

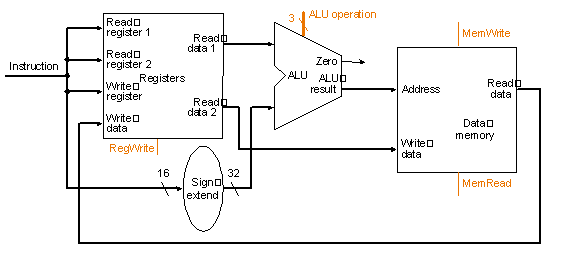

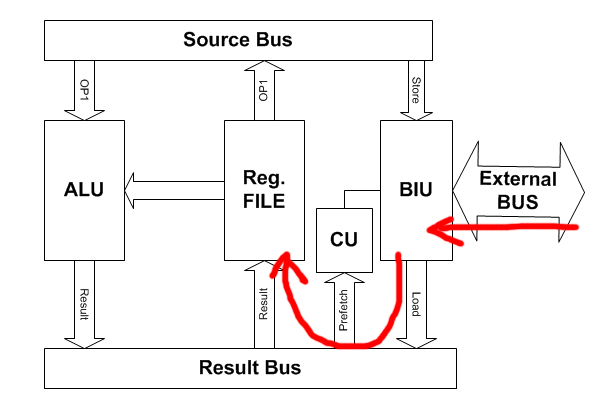

  Загрузка из памяти



Регистры загружаются из памяти (External Bus) через BIU (стрелка Load)
затем Result Bus в Register File.

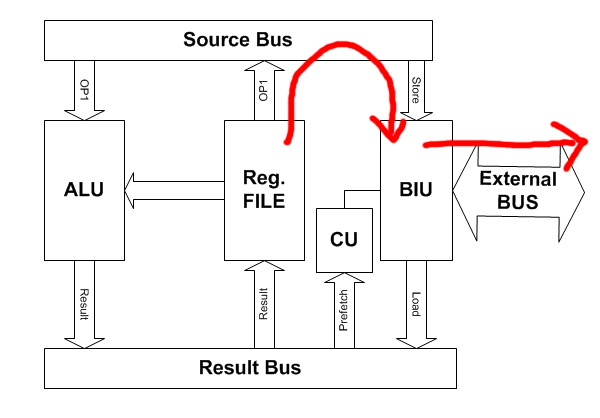

  Выгрузка в память



Регистры записываются в память из Register File через Source Bus (стрелка OP1)
в BIU (стрелка Store) и из него на External Bus.




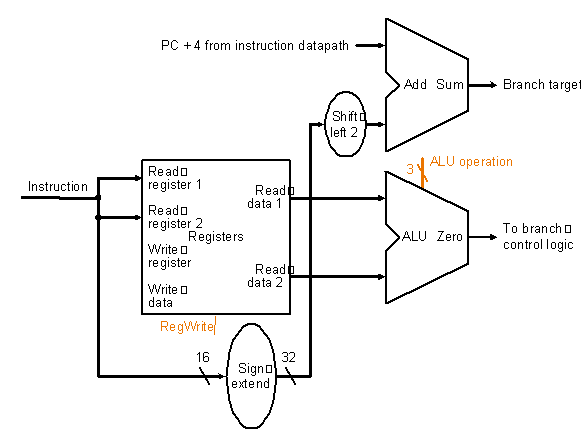

  Условный переход







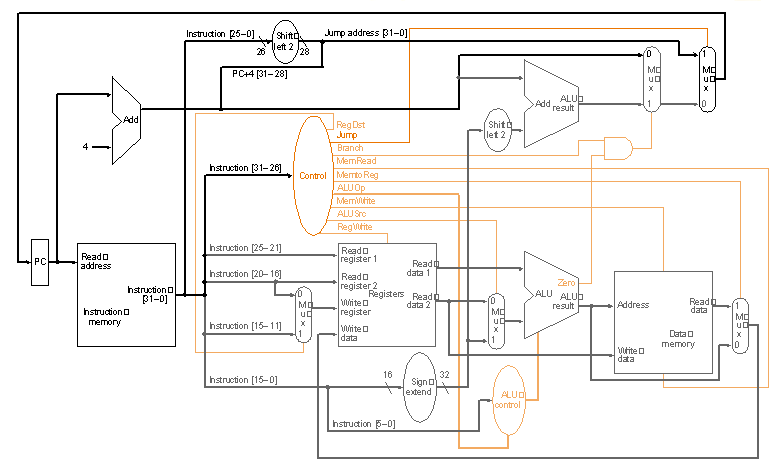

  Безусловный переход







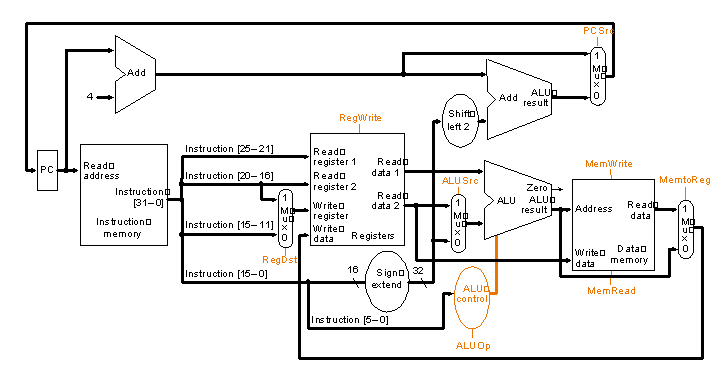

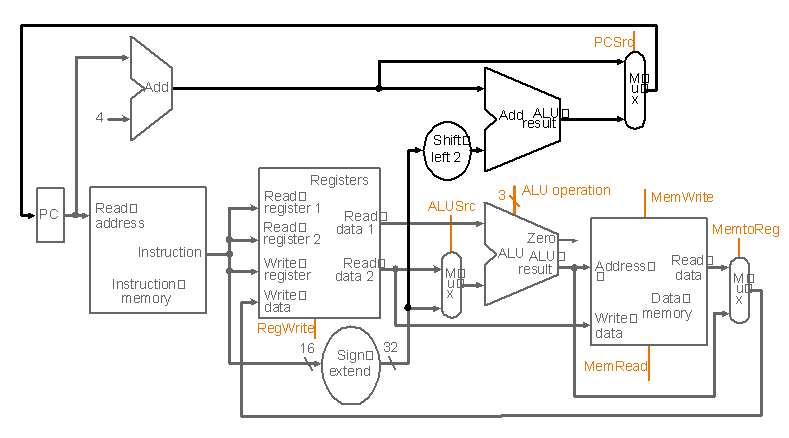

  Все вместе










В последующих секциях мы рассмотрим каждый из блоков процессора более детально.
Мы будем называть Source Bus - Bus A, стрелочку от Register File к ALU - Bus B,
а Result Bus - Bus C
