30.3.1.1. РЕГИСТР ФЛАГОВ И УСЛОВИЯ

Микропроцессор содержит регистр флагов.
Флаги ставятся ALU по результатам операций и используются в операциях
условных переходов.

Как правило практически любой микропроцессор содержит флаги:

	Carry		Переноса
	Zero		Нуля
	Overflow	Переполнения
	Sign		Знака

Пример регистра флагов для Zilog Z80:

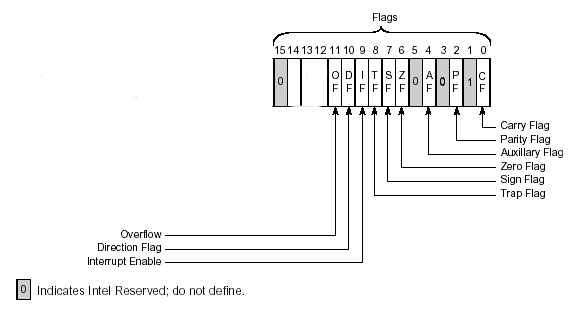

Пример регистра флагов для Intel 8086:




Для сравнения чисел обычно используют команду COMPARE (СРАВНЕНИЕ), которая
вычитает второй операнд из первого, но результат никуда не записывается,
а просто устанавливаются флаги.

	CMP	A,B     	;  Set_Flags(A-B)


Рассмотрим условия переходов и их связь с флагами и сравнениями на
примере нескольких процессоров:




  Условия в IA-32


Флаги:
	CF - carry
	OF - overflow
	ZF - zero
	SF - sign
	PF - parity


Условия:

 --------------------------------------------------------------------------
Abbr	 Unsigned Signed Condition		Description
 --------------------------------------------------------------------------
A/NBE	   >		 (CF==0) and (ZF==0)    Above/Not Below Equal
AE/NB/NC   > =		  CF==0	 		Above Equal/Not Below/Not Carry
B/NAE/C	   <		  CF==1			Below/Not Above Equal/Carry
BE/NA	   < =		 (CF==1) or  (ZF==1)	Below Equal/Not Above
E/Z	   ==     ==	  ZF==1			Equal/Zero
NE/NZ	   !=	  !=	  ZF==0			Not Equal/Not Zero
G/NLE		  >      (SF==OF) and (ZF==0) 	Greater/Not Less Equal
GE/NL		  >=     (SF==OF)		Greater Equal/Not Less
L/NGE		  <       SF!=OF		Less/Not Greater Equal
LE/NG		  <=	 (SF!=OF) or (ZF==1)	Less Equal/Not Greater
NO			  OF==0			Not Overflow
O			  OF==1			Overflow
NP/PO			  PF==0			No Parity/Parity Odd
P/PE			  PF==1			Parity/Parity even
NS			  SF==0			No Sign
S			  SF==1			Sign
 ---------------------------------------------------------------------------




  Условия в 68K

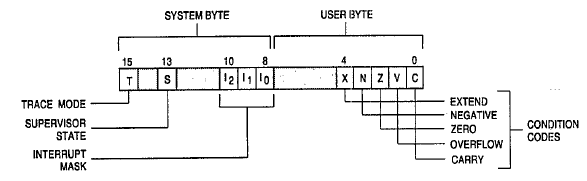

Регистр флагов для Motorola MC68000:



Флаги:
	C - carry
	V - overflow
	Z - zero
	N - sign


Условия:

 ---------------------------------------------------------------------------
Abbr	Unsigned Signed	Condition		Description
 ---------------------------------------------------------------------------
NE	!=	!=	Z==0			Not Equal
EQ	==	==	Z==1			Equal
HI	>		(C+Z)==0		Higher
LS	< = 		(C+Z)==1		Less Equal
HS	> =		C==0			Higher Equal
LO	<		C==1			Lower
GE		>=	(N xor V) == 0		Greater Equal
LT		<	(N xor V) == 1		Less That
GT		>	Z + (N xor V) == 0	Greater
LE		<=	Z + (N xor V) == 1	Less Equal
PL			N == 0			Plus
MI			N == 1			Minus
VC			V == 0			Overflow Clear
VS			V == 1			Overflow Set
T			always 1		True
F			always 0		False
 ---------------------------------------------------------------------------

TODO: Регистр флагов может содержать группы наборов арифметических флагов
      как у PowerPC.
TODO: Команды могут быть условные от флагов как в IA-64, HP-PA, ARM
TODO: Флаги есть у FPU тоже - их мы опишем в соответствующей секции
