30.4.3. НЕВЫРОВНЕННОЕ ОБРАЩЕНИЕ К ПАМЯТИ

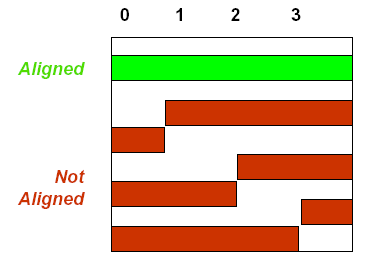

Предположим что у микропроцессора 32-битная шина данных
Рассмотрим обращения к памяти:




  Байт


Байт не может быть невыровненным
Т.е. достук к нему всегда будет проходить одним циклом шины:

При чтении мы можем читать челый dword.

	+---+---+---+---+
	|   | X |   |	|
	+---+---+---+---+
	|		|
	+---------------+
	  читаем все

Но при записи в память мы должны будем выставить сигналы BE (Byte Enable) для
того что бы память знала какой байт реально записывать.

				BE[3..0]	Byte address	Циклов шины
	+---+---+---+---+
+0000	| X |   |   |   |	1000		00000003h	1
	+---+---+---+---+
	+---+---+---+---+
+0000	|   | X |   |   |	0100	        00000002h       1
	+---+---+---+---+
	+---+---+---+---+
+0000	|   |   | X |   |       0010		00000001h       1
	+---+---+---+---+
	+---+---+---+---+
+0000	|   |   |   | X |	0001	        00000000h       1
	+---+---+---+---+




  Слово


При чтении слова мы уже можем попасть/можем непопасть в невыровненую память
(сразу же пишем маски для BE):
                        	BE[3..0]	Word Address    Циклов шины
	+---+---+---+---+
+0000	|   |   | X | X |	0011		00000000h	1
	+---+---+---+---+
	+---+---+---+---+
+0000	|   | X | X |   |	0110		00000001h       1
	+---+---+---+---+
	+---+---+---+---+
+0000	| X | X |   |   |	1100		00000002h	1
	+---+---+---+---+

	+---+---+---+---+
+0000	| X |   |   |   |	1000		00000003h       2
	+---+---+---+---+
+0004	|   |   |   | X |       0001
	+---+---+---+---+

Таким образом для невыровненных (на границу 2) слов мы имеем 50%
невыровненных обращений к памяти.




  Двойное слово

				BE[3..0]	Dword address    Циклов шины
	+---+---+---+---+
+0000	| X | X | X | X |	1111		00000000h	1
	+---+---+---+---+

	+---+---+---+---+
+0000	| X | X | X |   |	1110		00000001h	2
	+---+---+---+---+
+0004	|   |   |   | X |       0001
	+---+---+---+---+

	+---+---+---+---+
+0000	| X | X |   |   |	1100		00000002h       2
	+---+---+---+---+
+0004	|   |   | X | X |       0011
	+---+---+---+---+

	+---+---+---+---+
+0000	| X |   |   |   | 	1000		00000003h	2
	+---+---+---+---+
+0004	|   | X | X | X |       0111
	+---+---+---+---+

Таким образом невыровненный dword - это стопудовый 2й цикл шины.








  Summary


Как правило компиляторы выравнивают данные.
Но есть ситуации когда это невозможно - например данные в сетевых пакетах,
или на storage.

Что делает процессор при обращении к невыровненной памяти:

	o Некоторые процессоры генерируют 2 такта шины
	o Некоторые процессоры имеют разные команды для
	  доступа к aligned/unaligned памяти
	  (соответсвенно они работают по разным алгоритмам и
	   разное время).
	  Если попытатся обратится к unaligned памяти aligned
	  командой то возникнет aligned exception,
	  в которой как правило грузят данные из unaligned памяти
	  и возвращаются.
	o Есть процессоры которые вообще не обращаются к unaligned
          памяти, они генерируют exception, а программа обработчик
	  сама вытаскивает байты и их соединяет.

Кроме того обращение к невыровненной памяти должно иметь
гарантированные 2 цикла шины подряд (что бы 2й процессор или аппаратура
ввода/вывода не смогли модифицировать часть данных).
Для этого как правило на шину выставляется сигнал LOCK.
