35.1.1. DEC ALPHA


  THIS SECTION IS UNDER CONSTRUCTION

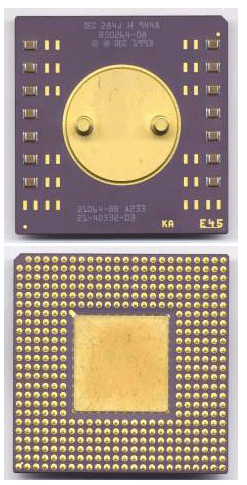

DEC Alpha 21064 CPU:



Блок схемы CPU:

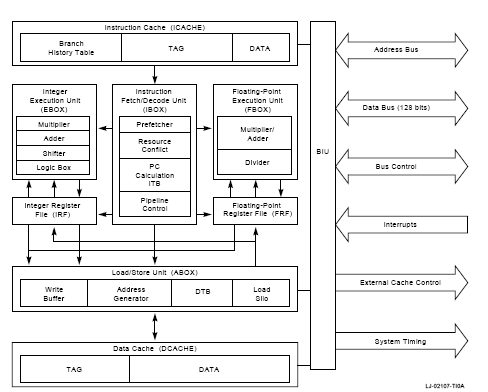

21064:

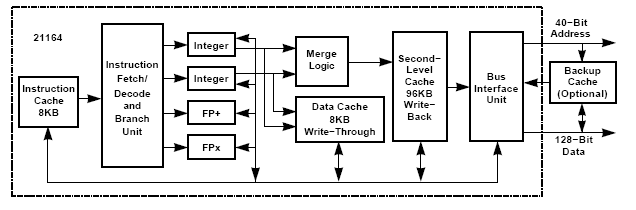

21164:

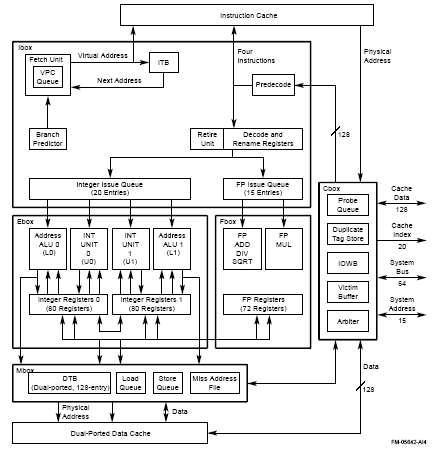

21264 EV67:






  Эволюция

	21064 ['92] ----- > 21064a ['94], 21066a ['93]
	 |
	 V
	21164 ['94] ----- > 21164PC ['97], 21164a ['96]
	 |
	 V
	21264  EV67 ['98]
	 |
	 V
	21264a  EV68 ['99]
	 |
	 V
	21364




  Регистры


Целочисленные:
	r0-r31	размер 64-бита
		r29	gp	(Global pointer)
		r30	sp	Stack pointer
		r31	0
	Direction:	< =====
		OP	rs1,rs2,rd



	Memory Access:	offset(reg)
			lda	sp,-16(sp)
	Immediate Values: num
			addq	r1,-10,r3
	Byte Order:	Big-endian?
	Instruction Len: fixed 32-bit

Плавающей точки:
	f0-f31	размер 64-бита
		f31	0.0

Форматы обращения к памяти:
	disp(Rx)

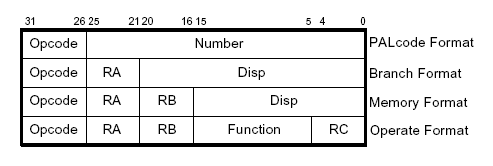

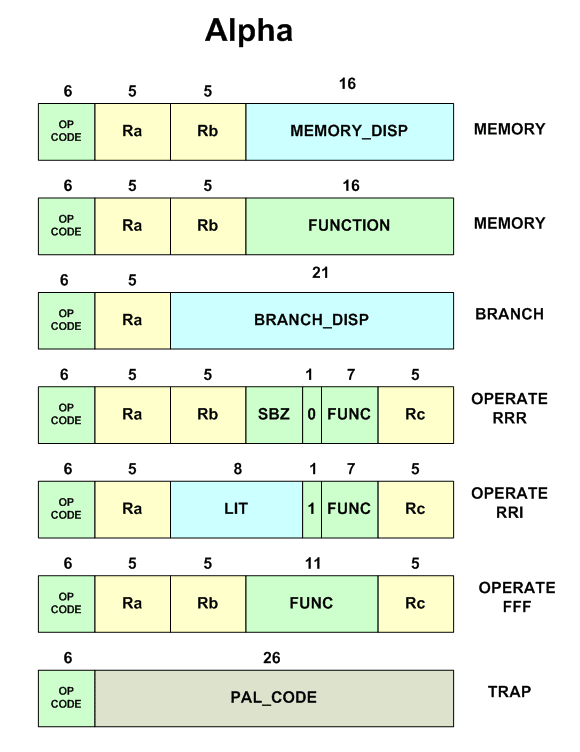

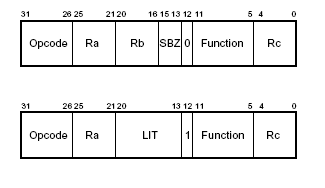

  Формат инструкций














  Особенности

        Типичный RISC процессор
	Little-Endian
	Команды имеют фиксированную длинну 32-бита.
	Не имеет команды деления
	Расширения Multimedia: MVI (21264) integer
