50.4. RISC И CISC АРХИТЕКТУРЫ

В мире царит соотношение 20/80:
20% людей выпивают 80% всего пива в мире.

В типичном компьютере 20% типов инструкций выполняются в течении
80% всего времени работы.

Идея: реализовать только эти 20%, но сделать что бы они были очень
      быстрыми. (Reduced Instruction Set - урезанный набор инструкций.

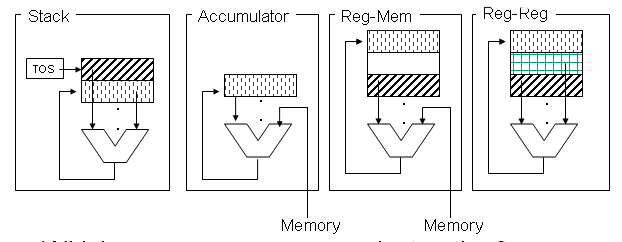

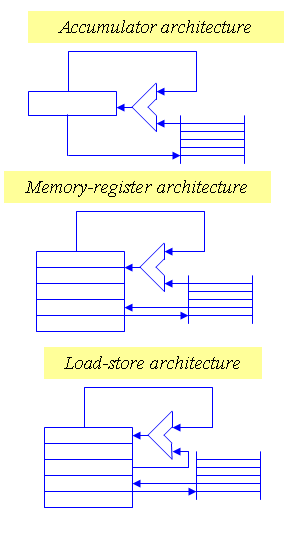

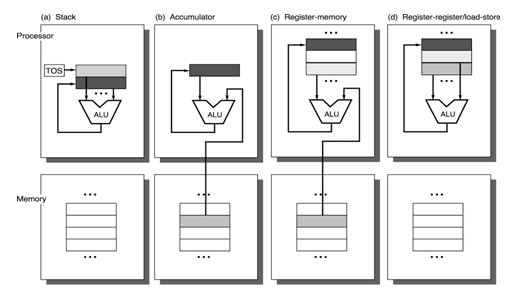

Архитектура системы комманд
	/           \
  Аккумуляторная    Стековая
       |
   Регистровая
    /     \
CISC    Выделенный
	Load-Store
	   |
	  RISC
	   |
	  VLIW
	   |
	  EPIC





			Архитектура
		     /	   |    |    \
		   CISC  CRISC  RISC MISC
		сложный		     простой
		набор		     набор
		команд		     команд
		    < ------------------
			сложность


CISC  (Common Instruction Set complex)
CRISC (Complexity Reduced Instruction set complex)
RISC  (Reduced instruction set complex)
MISC  (Minimal instruction set complex)
VLIW  (Very Large instruction word)




  RISC


                                			раньше	теперь
	Фиксированная длинна команды			32	32	бит
	Аппаратная реализация комманд за 1 такт
	Суперскалярность				2-3	3-5
	Большое число регистров общего назначения	32	256
	Архитектура регистр-регистр
	Небольшое число режимов адрессации памяти	1-4	3-8
	Небольшое число форматов комманд		1-4	4-10
	Упреждающий доступ к памяти
	Операции с памятью только загрузка/выгрузка
	Устройство управления с жесткой логикой
	Шины данных большой разрядности			64	128,256
	Наличие Write-Buffers
	Существенная аппаратная поддержка ЯВУ





  CISC

	Большое исло машинных комманд, многие из
	которых аналогичны операторам ЯВУ и выполняются
	за много тактов
	Большое число способов адрессации
	Различная разрядность операций (8,16,32 бит)
	Преобладание двухоперандного формата комманд
	Малое количество регистров общего назначения
	Доступ к памяти не только загрузка/выгрузка
	Широкое использование микропрограмм.

	Современные микропроцессоры x86 - имеют частичную RISC архитектуру.

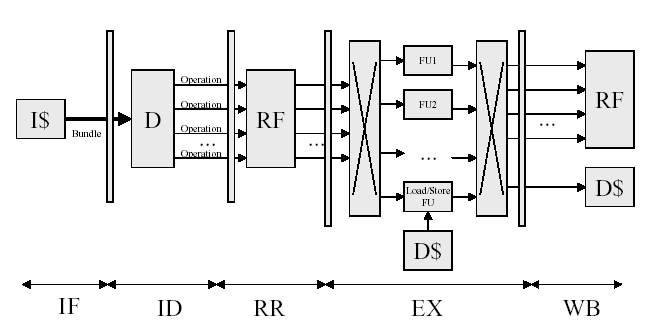

  VLIW

	Фиксированная длинна команды (большая)
	Много регистров общего назначения
	Небольшое число форматов команд
	Несколько примитивных операций в одной команде
	Доступ к памяти только загрузка/выгрузка
	Основная проблема VLIW - усложнение регистрового файла.
	(например если ширина = 3 команды, то регистр должен иметь 6 выходов
	 и 3 входа).








  EPIC


	EPIC (Explicitly Parallel Instruction Computing)
	Инструкции хранятся во VLIW
	Но параллелизм задается явно
	Поток инструкций содержит разделители которые
	определяют границы групп команд которые могут
	быть выполнены паралельно.
	(IA-64)

Пример bindles:
		I0    I1    I2
		I0 ;; I1    I2
		I0    I1 ;; I2
		I0    I1    I2 ;;
		I0 ;; I1 ;; I2
		итд.

Пример кода:
		I0    I1    I2		(I0..I4 - паралельно, затем
		I3    I4 ;; I5	         I5..I6 - паралельно, затем
		I6 ;; I7    I8 		 I7..I11 - паралельно)
		I9    I10   I11

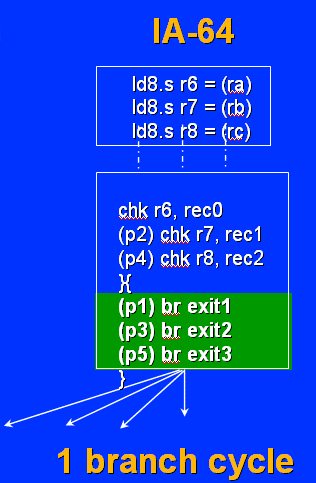

Поскольку паралелизм задается явно то возможен multibranch, когда в одной
команде возможен переход во много мест. Ястно что условия перехода должны быть
ортогональны, если это не так то процессор сгенерирует exception.

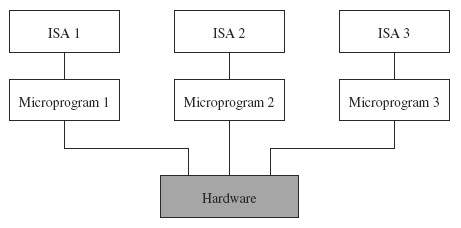

  VISC


VISC (Variable Instruction Set Complex)

Можно менять набор команд.

Имплементации:
Микропрограммная



Аппаратная
(реконфигурация hardware как в FPGA).
