55.2. ПОЛОСА ПРОПУСКАНИЯ



Одно из основных понятий для передачи данных - это полоса пропускания
Полоса пропускания - это полоса частот, пригодных для передачи сигнала.
(Например для стандартной телефонной линии: 300 - 3400 Гц).
Полоса пропускания:

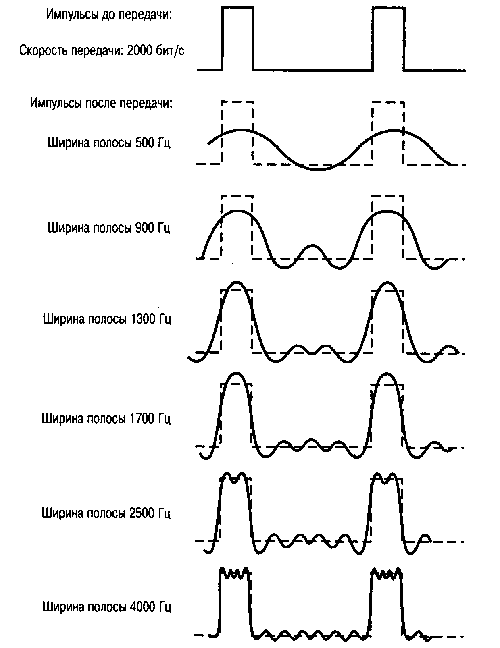

На рисунке мы видем как искажаются сигналы, если полоса пропускания
меньше чем частота сигнала. (на рисунке идеальная модель).
(Причем в реальной жизни все сложнее, т.к. еще добавляются помехи).





	SNR = Pсигнал / Pшум

	SNR     - (Signal-Noise Ration) - отношение сигнал-шум.
	Pсигнал - мощность сигнала
	Pшум    - мощность шума



Формула Шенона

Формула Шенона описывает максимальную возможную (теоретически) полосу
пропускания канала.

	C = B * log2(1 + SNR)

	C - пропускная способность канала (бод)
	B - ширина полоса пропускания канала (Гц)



Теорема Найквеста

	C = 2 * B * log2(M)

	M - число дискретных уровней напряжения



Практический пример:
	Телефон
		полоса пропускания телефонного канала узка
		т.к. ее режут на станции когда пересылают дальше.
	Но полоса пропускания медной линии до станции (последняя миля)
	гораздо больше.
	И ее и используют - ADSL.
