55.3. РАЗВЯЗКИ

Устройства связи на разных концах линии подключены к разным сегментам
электрической сети, они имеют разные уровни земли, разные фазы итд.
Поэтому обеспечивать прямое электрическое подключение нецелесообразно,
и удобнее использовать развязки.




  Гальваническая развязка

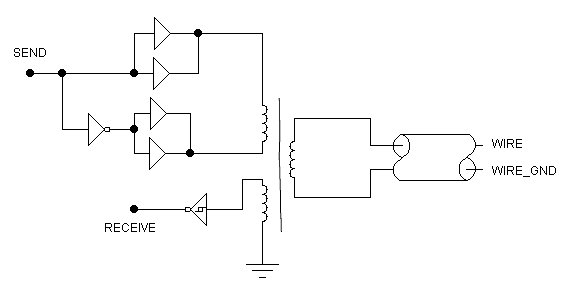

В гальванической развязке устройство не подключено электрически напрямую
к линии передачи, а использует связку индуктивностей или оптическую развязку.
Передача:
	устройство пускает ток по своей индуктивности, он создает
электромагнитное поле, которое порождает электрический ток в линии.

Прием:
	изменение тока в линии порождает электромагнитное поле,
	которое индуцирует ток в индуктивности устройства.

Для систем с транформаторнами развязками важно что бы постоянная составляющая
сигнала была равна нулю.





  Оптическая развязка

В принципе транформаторные развязки это не единственное такое средство.
Еще существуют оптические развязки (они тоже гальванические):

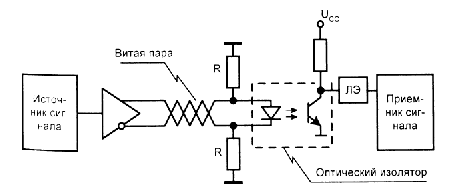

Пример оптической гальванической развязки:



    ------------+                             +---------------
		|                             |
	+----------------+     свет    +-----------+
	| Фотодиод или   |  < ------   | светодиод |
	| фототранзистор |  < ------   |           |
	+----------------+             +-----------+
	        |			      |
    ------------+		              +---------------

Главное в развязках, что устройство не подключенно электрически к линии напрямую.
