55.3.2. ФИЗИЧЕСКАЯ ТОПОЛОГИЯ


  THIS SECTION IS UNDER CONSTRUCTION


	      Система связи
		/        \
	Point-to-Point   Point-to-Multipoint



Примитивная топология сети


     C      C
       \  /

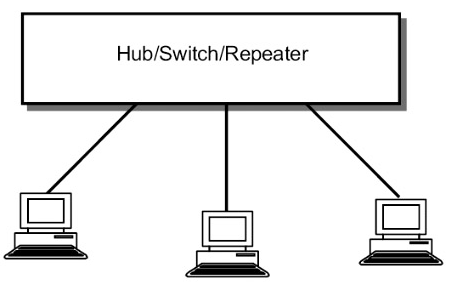

	HC  		Star		Звезда
      /   \
    C      C





   C - C - C - C - C	Line		Линия

      C
     / \

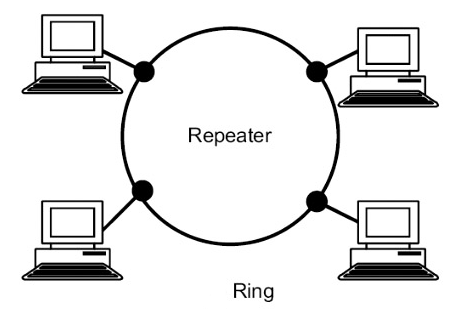

    C   C		Ring		Кольцо
     \ /
      C

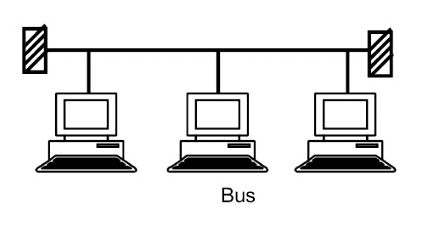

  =--+-------+---+-=	Common Bus	Общая шина
     |       |   |
     C       C   C






Кроме примитивных топологий еще выделяют несколько более сложных вариантов:

	C  C  C   C  C  C
	 \ | /     \ | /
	   HC       HC 	    Tree	Дерево
              \   /			(как правило нижние ветви более
		HC			 производительные)


	  C  C    C    C
	   \ |    |  /
       C -- HC -- HC -- C   Mesh	Сеть
              \   /
		HC
	      / | \
	     C  C C
