55.5.3. КАДРЫ

Как правило данные передаются кадрами (Frame).
Типичный кадр имеет формат:

	+---------+
	|Preambule|	Используются для синхронизации начала кадра
	|	  |	на media или в сети
	+---------+
	| Address |	Адресс получателя (и отправителя) (в сети)
	|	  |	иногда адресс сектора на media
	|	  |	[может и отсутсвовать если Point-to-Point,
	|	  |	или media hard-sectored или серворазметка]
	+---------+
	|         |
	|  Data   |	Блок данных
	|	  |
	+---------+
	|  FCS    |	Frame Checksum
	|	  |	Контрольные или Корректирующие ошибку коды
	+---------+
	|Terminate|	Коды указывающие на конец кадра
	|	  |	[могут отсутствовать]
	+---------+





  RS-232-C

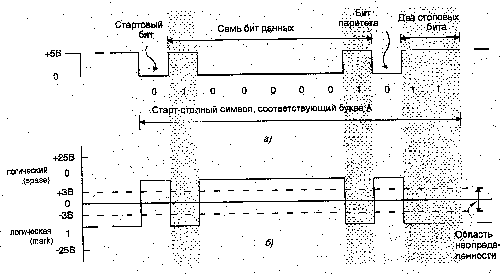

Рассмотрим формат кадра последовательного порта (RS-232-C):



Мы видем:
	+----------+
	|Start Bit |	Стартовый бит - preambule.
	+----------+
	|          |
	=   Data   =	Биты данных
	|	   |
	+----------+
	|Parity Bit|	Бит четности данных - контроль ошибок
	+----------+
	|StopBit(s)|	Стоповый бит - указывает на конец кадра
	+----------+




  Ethernet


Другой типичный пример - это кадры Ethernet.


         00    01    02    03    04    05    06    07
      +-----+-----+-----+-----+-----+-----+-----+-----+
+0000 |                   Preambule                   |
      +-----+-----+-----+-----+-----+-----+-----+-----+
+0008 |        Destination Address        |
      +-----+-----+-----+-----+-----+-----+
+000e |          Source Address           |
      +-----+-----+-----+-----+-----+-----+-----+-----+
+0014 |                                               |
      =			  Data			      =	 62-1502 bytes
      |                                               |
      +-----+-----+-----+-----+-----+-----+-----+-----+
+END-4|          CRC          |
      +-----+-----+-----+-----+

Мы видим все тоже самое:
	Синхропоследовательность, Адрес, Данные, Контрольная сумма.
	(Кодов указывающих на конец кадра нет - просто media будет
	не модулированна после посылки).




  CD-ROM  frame


CD-ROM frame - это 588 битов (CD-ROM сектор = 98 CD-ROM frames).

Имеет формат:

Количество
битов	  +----------+
24+3	  |	     |  Synchropattern  = 100000000001000000000010
	  |	     |
	  +----------+
14+3	  |	     |  Subchannel - это адрессная и другая информация
	  |	     |		     типа CD-Text (1 байт)
	  +----------+
24*(14+3) |	     |  Data (24 байта)
	  +----------+
8*(14+3)  |	     |  CIRC - Коды Рида-Соломона для исправления ошибок
	  +----------+  8 байт

Subchannel,Data и CIRC - кодируется по ЕFM (отсюда 14).
Synchropattern   - не кодируется по EFM - он уже такой.
К каждому 14бит EFM и к Synchropattern добавляются дополнительные 3
бита для того что бы код имел нужный спектр.




  Floppy disk


Формат сектора Floppy диска:

Gap - защитный зазор, который пишется только один раз при форматировании
      трека, нужен из-за того что скорость вращения floppy-диска различна
      в различных дисководах, и надо что бы новая запись не повредила
      данные в другом секторе.


+-------+
| 50x4E	|	Gap  перед адрессом сектора
+-------+
| 12x00 |	Sync
+-------+
| 3xA1  |	Указание на данные адресса сектора (Маркер адресса сектора)
|   FE  |
+-------+
| CYL   |	Номер цилиндра
+-------+
|  HD   |	Номер головки
+-------+
|  SEC  |	Номер сектора
+-------+
|  NO   |	Размер сектора  (на Floppy от 256 байт до 1KB).
+-------+
|  CRC  |	CRC для адресса сектора
+-------+
| 22x4E |	Gap    (Нужен чтобы котроллер дискеты успел)
+-------+                                      		--+
| 12x00 |	Sync                                      |
+-------+                                                 | Это пишется
| 3xA1  |	Указание на данные (Маркер данных)        | при записи
| FB/F8 |                                                 | сектора
+-------+                                                 |
| DATA  |	Данные                                    |
+-------+                                                 |
| CRC   |	CRC данных                                |
+-------+                                               --+
|       |
| GAP   |	Большой межсекторный Gap
|       |
+-------+

Данные FM или MFM модулированны.
