55.10.4. ТРЕХМЕРНАЯ ПАМЯТЬ



Сейчас есть два основных направления для трехмерной памяти:
		/              \
	    Голографическое    Молекулярное







  Голографическое


(Holographic)






Базируется на записи голограмм в кристале LiNbO3
Текущая плотность (2004) 10GB/sm^3  (в пределе ~TB/sm^3)

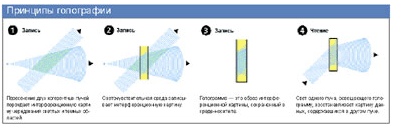

Принцип голографии:




Запись:




Чтение:




Идея:

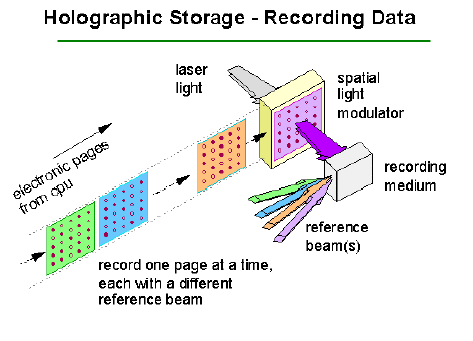

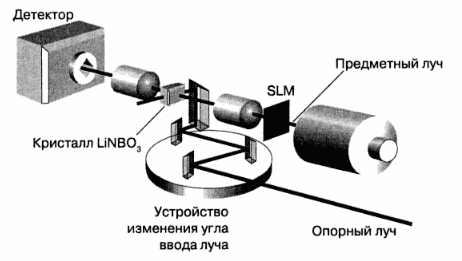

Запись:
разделение луча сине-зеленого аргонового лазера на две составляющие -
опорный и предметный лучи (последний является носителем самих данных).
Предметный луч подвергается расфокусировке, чтобы он мог полностью освещать
пространственный световой модулятор (SLM - Spatial Light Modulator),
который представляет собой просто жидкокристаллическую (LCD) панель,
на которой страница данных отображается в виде матрицы,
состоящей из светлых и темных пикселей (двоичные данные).
Оба луча направляются внутрь светочувствительного кристалла,
где и происходит их взаимодействие. В результате этого взаимодействия
образуется интерференционная картина, которая и является основой голограммы
и запоминается в виде набора вариаций показателя преломления или коэффициента
отражения внутри этого кристалла.

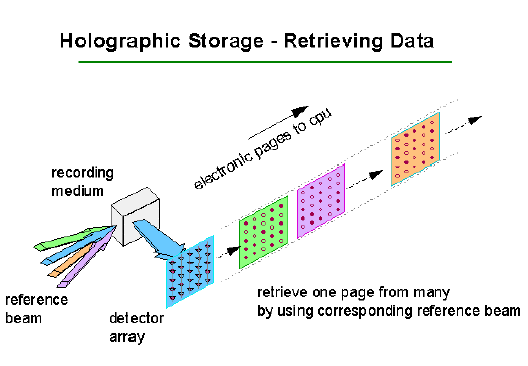

Чтение:
кристалл освещается опорным лучом, который, взаимодействуя с хранимой в
кристалле интерференционной картиной, воспроизводит записанную страницу в
виде образа "шахматной доски" из светлых и темных пикселей (
голограмма преобразует опорную волну в копию предметной).
Затем этот образ направляется в матричный детектор, основой для которого
служит прибор с зарядовой связью (CCD - Charge-Coupled Device или ПЗС),
захватывающее всю страницу данных.
При чтении данных опорный луч должен падать на кристалл под тем же самым углом,
при котором производилась запись этих данных, и допускается изменение этого
угла не более чем на градус.

Минусы:
	Слищком много голограмм - материал теряет свои свойства
	Сложная оптика

Плюсы:
	Можно паралельно читать несколько блоков

Примеры устройств прототипов:










  Молекулярная



(Protein)



THIS SECTION IS UNDER CONSTRUCTION

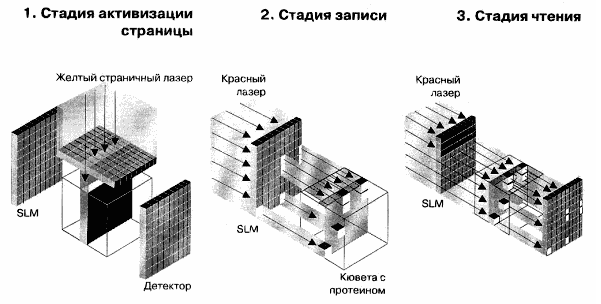

Так выглядет возбужденная страница:

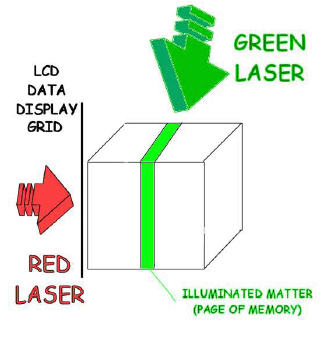

Запись:
	Желтый страничный лазер выбирает страницу
	Переводит молекулы в Q-конформацию
	Красный лазер через маску переводит активированные молекулы в
	новое состояние
	2 лазера формируют точку
	Возбуждается молекула
	Читают флюорисценцию
	А при записи другой длинной волны и изменяется конформация.

Как это все действует:
Возьмем более простой пример: циклогексан C6H12
Он имеет два основных типа конформации: кресло и ванну

Кресло:




Ванна:

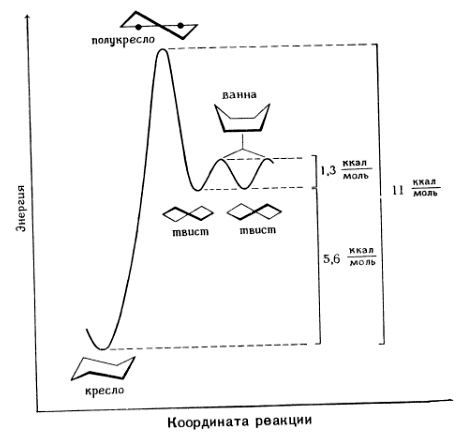

А это диаграмма его энергии:




ЭТО ЧИСТО УСЛОВНЫЙ ПРИМЕР. РЕАЛЬНЫЕ ВЕЩЕСТВА ГОРАЗДО СЛОЖНЕЕ.
Т.К. ДОЛЖНА БЫТЬ ПЕРЕЗАПИСЬ И БОЛЬШЕЕ КОЛИЧЕСТВО УСТОЙЧИВЫХ СОСТОЯНИЙ.

При записи меняем конформацию:

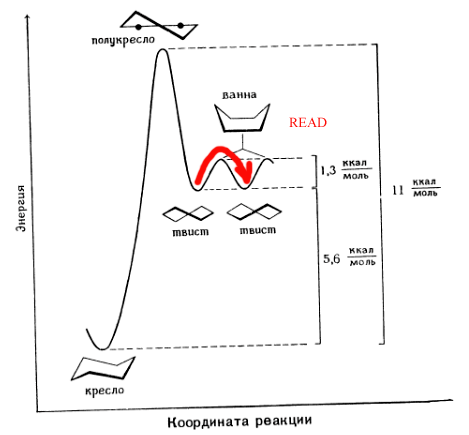

При чтении возбуждаем и смотрим что происходит:

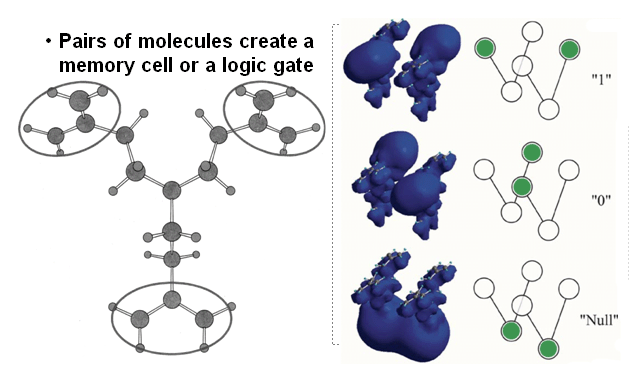

А это что на самом деле:
