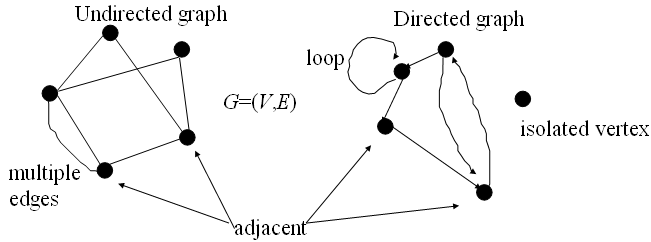

Графы
граф - это совокупность объектов со связями между ними.
Объекты представляются как вершины или узлы графа, а связи - как дуги или рёбра.
Для разных областей применения, виды графов могут различаться направленностью,
ограничениями на количество связей и дополнительными данными о вершинах или рёбрах.

		Графы
	      /      \
  ориентированные   неориентированные

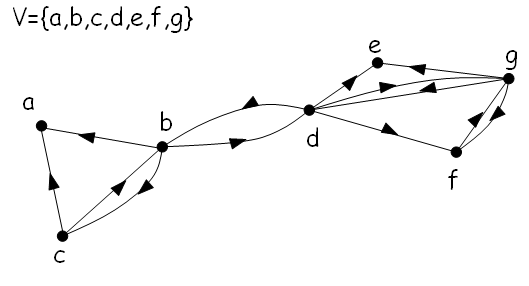

  Ориентированный граф


Def
===
Ориентированный граф (Directed Graph)
	пара (V,E), где
		V - конечное множество			(Vertex set)
		E - бинарное отношение на V (VxV)	(Edge set)

Элементы V - называются вершинами
Элементы E - называются дугами

Обозначения:
	Вершина (Vertex) - кружок
	Ребро (Edge)	 - стрелка

Возможны циклические ребра - ребра из вершины в нее же
Ребра вида (v,v) - называются петлями

x = (v,w)  Вершина v - начало дуги x
	   Вершина w - конец  дуги х
	   Дуга x выходит из v и заходит в w.

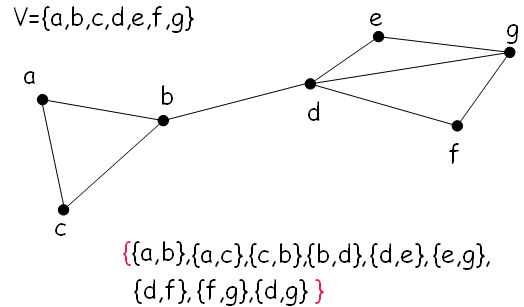

  Неориентированный граф





Def
===
Неориенированный граф
	G = (V,E), где
		V - конечное множество			(Vertex set)
		а E - состоит из пар {u,v}, таких что
			u принадлежит V
			v принадлежит V
			u != v	(т.е. не содержит ребер-циклов)

Элементы V - называются вершинами
Элементы E - называются ребрами


Каждое ребро из 2х разных вершин
ребро {u,v} - говорят u смежно с v

x = {u,v}  Вершины u и v - концы ребра х.






Вершины и ребра - элементы графа

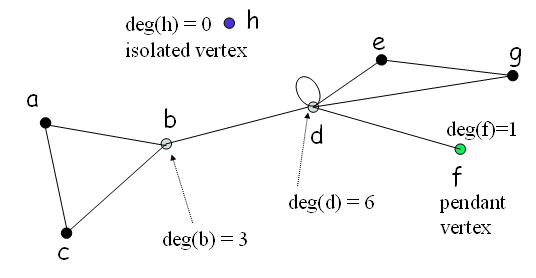

Степень вершины - количество ребер для которых она является концевой
		  (при этом петли считаются дважды)

Вершина называется изолированной если она не является концом ни для какого ребра

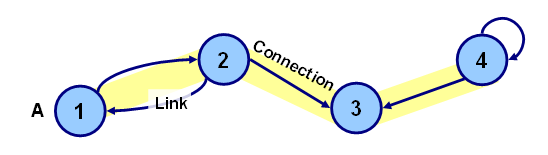

  Пути и циклы

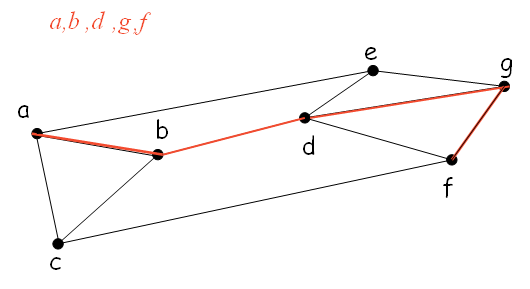

Путём в графе называют конечную последовательность вершин,
в которой каждая вершина (кроме последней) соединена со следующей в
последовательности вершиной ребром.


Простой путь - все вершины различны

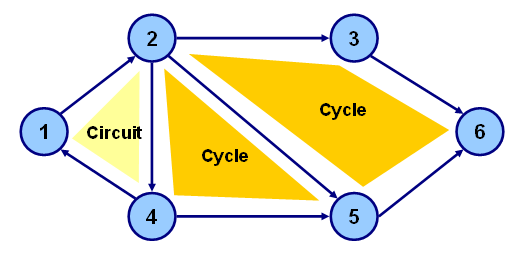

Цикл - путь в котором начальная вершина совпадает с конечной и содержит
       хотя бы одно ребро.  (Loop)

Циклом называют путь, в котором первая и последняя вершины совпадают.
При этом длиной пути (или цикла) называют число составляющих его рёбер.





Простой цикл.

Граф без циклов - Ациклический

для ориенированного графа:










  Связанный граф

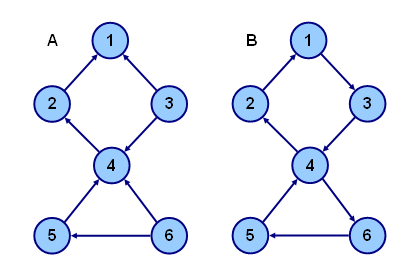

Сильно связанный граф (ориентированный) - если из любой его вершины достижима
(по опиентированным путям) любая другая.

Связанный граф (неориентированный)

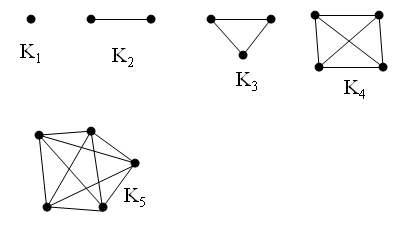

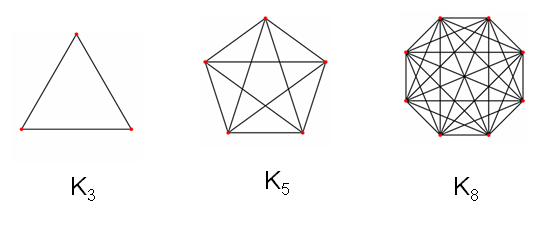

  Полный граф


Полный граф - неориенированный граф любая вершина которого смежна любой другой

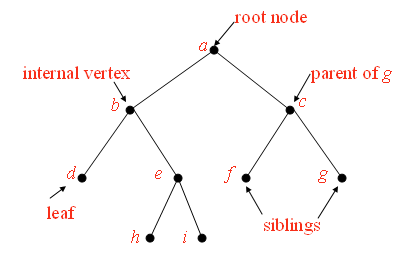

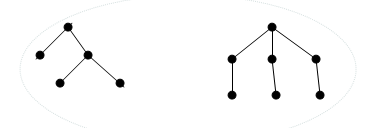

  Лес и деревья


Ациклический неориентированный граф - лес
	Лес в принципе несвязанный

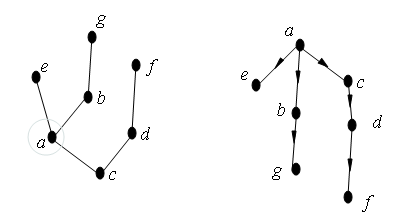

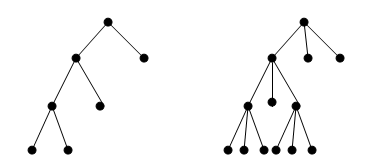

	Его связанные части - деревья
Лес - граф компонентами которого являются деревья

















  Свойства


Граф называется:

связным, если для любых вершин u,v есть путь из u в v.
деревом, если он связный и не содержит простых циклов.
полным,  если любые его две (различные, если не допускаются петли) вершины
	соединены ребром.
двудольным, если его вершины можно разбить на два непересекающихся подмножества
	V1 и V2 так, что всякое ребро соединяет вершину из V1 с вершиной из V2.
планарным, если граф можно изобразить диаграммой на плоскости без пересечений рёбер.

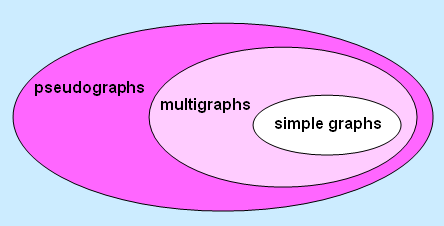

  Иерархия графов

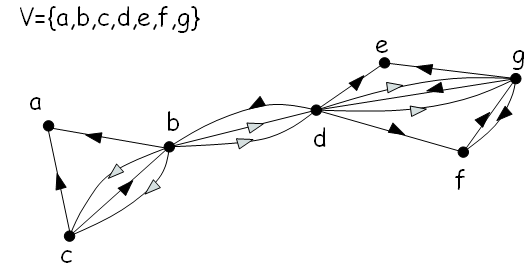

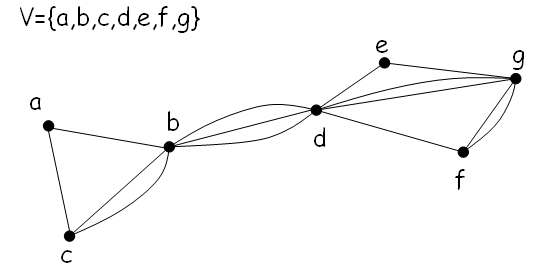

  Мультиграф


Мультиграф (multigraph)
	одни и те же вершины могут соединять много ребер

Одинаковые пары в G - называют кратными или паралельными ребрами.

Количество одинаковых пар (v,w) в G называют кратностью ребра (v,w)

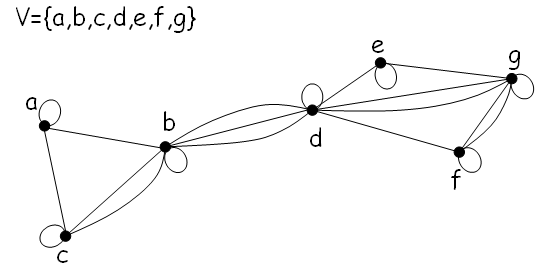

  Псевдограф


Псевдограф - мультиграф у которого также возможны ребра-циклы

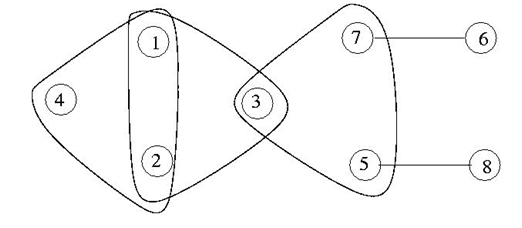

  Гиперграф


Гиперграф (hypergraph)
	содержит гиперребра - соединяющие не две, а произвольное количество
	вершин







  Размеченный граф


Размеченный граф G = G(V, L, E), где
		V - Vertex set
		L - Label set
		E - подмножество множества VxLxV

Ребро (a,l,b)

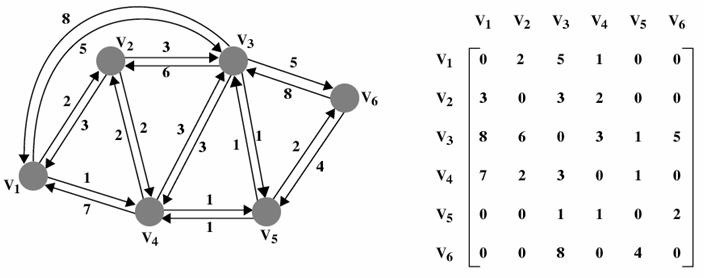

Граф с весовыми коэффициентами






  Представление графа

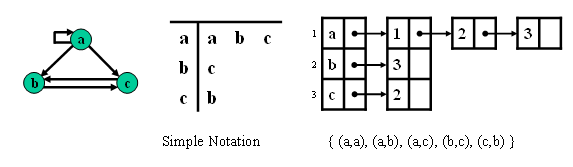

Список смежных вершин		удобно для разряженных (sparse) графов

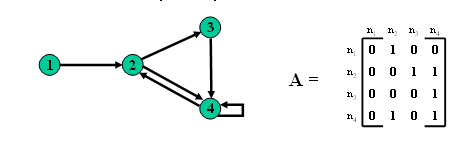

Матрица смежности		удобно для плотных (dence) графов
