57. АНАЛОГОВЫЕ ВЫЧИСЛЕНИЯ


  THIS SECTION IS UNDER CONSTRUCTION

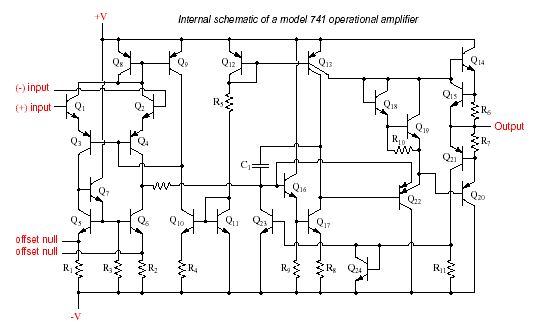

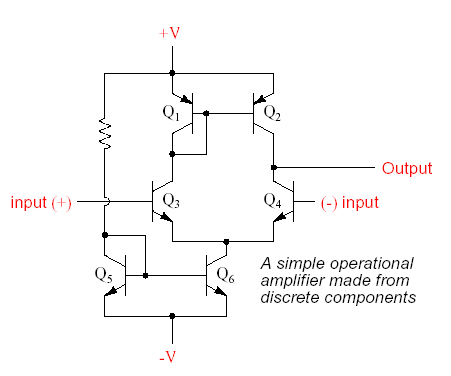

Операционный усилитель

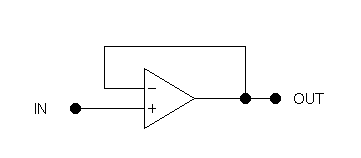

  Повторитель



Vo = Vin




  Инвертирующий усилитель



Vo/Vin = - R2/R1

Пример реализации усилителя x2 на Verilog-AMS

	module plant_ahdl(sigin, sigout);
		input sigin;
		output sigout;
		electrical sigin, sigout;
		analog begin
			V(sigout) <+ 2 * V(sigin);
		end
	endmodule






  Неинвертирующий усилитель



Vo/Vin = 1 + R2/R1

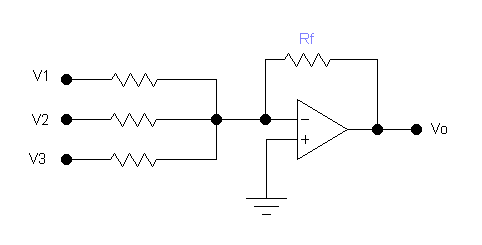

  Сумматор



Vo = -Rf * ( V1/R1 + V2/R2 + .. + Vn/Rn)

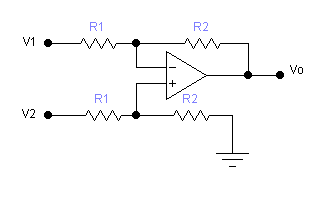

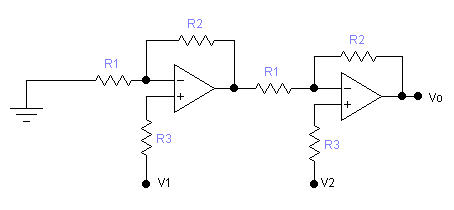

  Вычитающий (разностной) (дифференциальный) усилитель



Vo = R2/R1 * { (1+ R1/R2) / (1+ R3/R4) * V1 - V2 }



Vo = (V2-V1) * R2 / R1



если R1=R2 то  Vo = 2*(V2-V1)

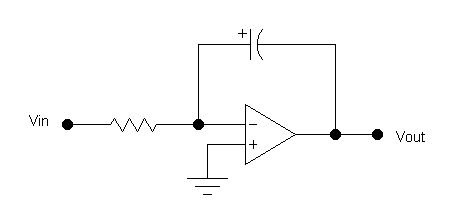

  Интегратор



Vo = - 1/(R*C) Integral(0,t1){Vi * dt + Vic}

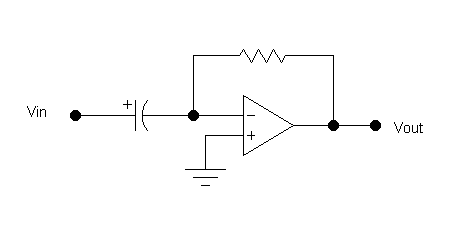

  Дифференциатор



Vo = - R * C * (dVi/dt)

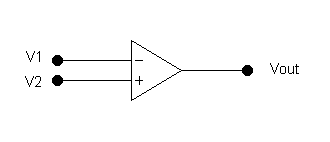

  Компаратор



если V1 > V2, то Vo = - Vs (напряжение насыщения)
если V1 < V2, то Vo = + Vs

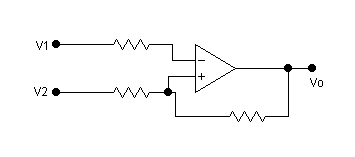

  Компаратор с гистерезисом

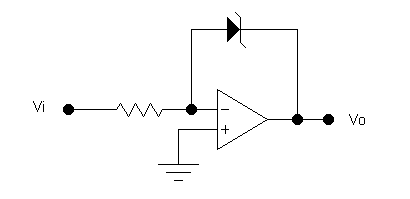

  Стабилизатор

(ограничитель амплитуды)

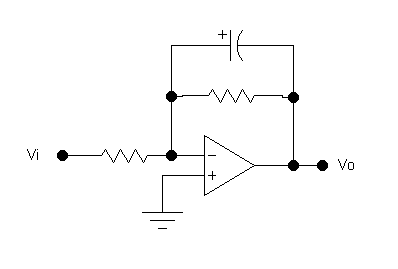

  Активный фильтр НЧ

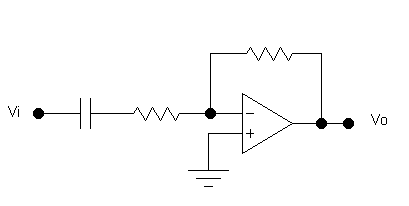

  Активный фильтр ВЧ







  Полосовой фильтр



Полосовой фильтр выделяет полосу частот,
реально является комбинацией фильтров НЧ и ВЧ.

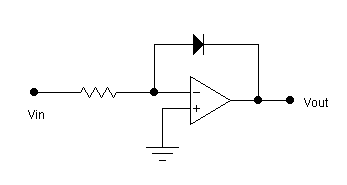

  Логарифмический усилитель



Vout= -F * ln{Vin/(Io*R)}

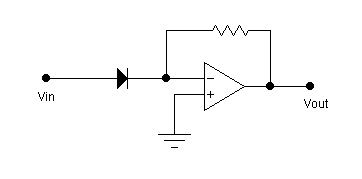

  Экспотенциальный усилитель

(Антилогорифмический усилитель)


Vout = Io * Rf * exp(Vin / a)

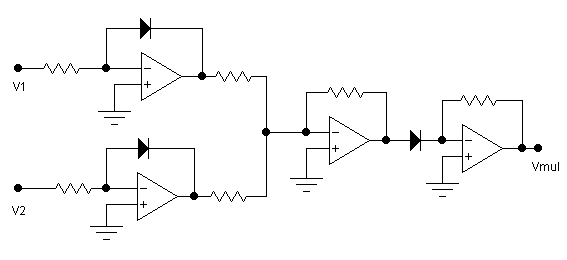

  Аналоговый умножитель



Умножитель состоит из 2х логарифмических усилителей, суммирующего
усилителя, и экспотенциального усилителя.
Antilog{Log(X) + Log(Y)} = Antilog(Log(X*Y)) = X * Y

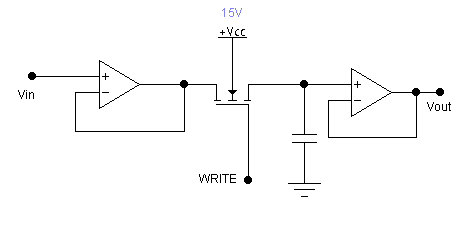

  Выборка-Запоминание





  THIS SECTION IS UNDER CONSTRUCTION
