81.3.1.10. ТИПОВЫЕ СЦЕНАРИИ ПРИ РАБОТЕ С ДИСКОВЫМИ УСТРОЙСТВАМИ




THIS SECTION IS UNDER CONSTRUCTION


TODO: Нужна большая детализация Собственно уровень физического диска в совокупности с портами и SCSILizeroм обеспечивает выполнение основных сценариев:


IDE/SATA

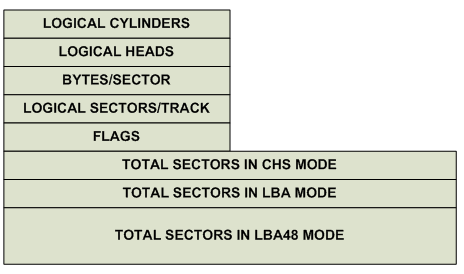

Инициализация: 1) В начале делается аппаратный сброс шины через контролер ну и таймаут соответсвующий 2) Затем пытаются выбрать устройства на шине 3) На устройстве запускают команду IDENTIFY IDE DEVICE эта команда использует PIO (то есть трансфер идет не через DMA). в результате получают информацию об устройстве

Эта информация содержит размер устройства, какие режимы работы оно поддерживает, его геометрию (в ATA смысле). 4) Затем настраивают режимы работы контроллера (например UltraDMA) (С этим могут быть проблемы - например старые OS - которые не знают UltraDMA, не пытаются настраивать контроллер - в результате если в BIOS UltraDMA режим стоит по умолчанию, то у OS получается выполнить только IDENTIFY IDE DEVICE, а с остальными командами проблемы - особенно если это на VMware).


SCSI-like

Инициализация: 1) В начале делается апаратный сбор шины 2) Затем сканируется шины и каждому устройству выдается 3) INQUIRY - что бы узнать что это за устройство 4) READ CAPACITY - что бы узнать количество блоков на устройстве и размер блока

Все это обрамляется командами TEST UNIT READY - потому что если Unit not ready - то нет смысла ему давать какую ниюудь команду.
