99.1. ПНЕВМОНИКА

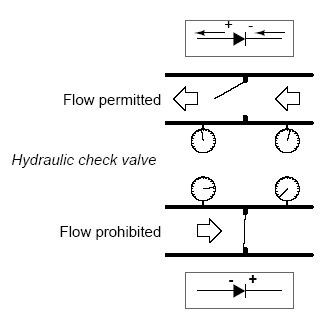

Диод







  NOT


        GND       Pout
	\   \    |   |
	 \    +--+ ^ |
          \        | |
	    \      | +---  Pin
	      \    |   <---
               \   | +---
                 + | |
                 | | |
                   Vcc

Используется эффект прилипания струи газа к стенке.




  AND

          GND     Pout       GND
	  \  \   | ^ |    /
	   \   \ | | |  /   /
            \   \| | |/   /
             \     |    /
         ----+     |   +----
    Pin2  -------->+<------- Pin1
	 -----+         +---
	       \       /
		+-----+

Струи газа сталкиваясь уходят в выход




  OR



        Pout      GND
	\   \    |   |
	 \    +--+ ^ |
          \        | |
	   \       | +---
	    \      | <----  Pin1
             \     | +---
	      \    | <----  Pin2
               \   | +---
                 + | |
                 | | |
                   Vcc

Опять эффект прилипания.




  Пневмоника


Плюсы: 	стойкость к агрессивным средам
        	  к радиации
		  к магнитным и электрическим полям
	способность работать при высоких (> 500 'C)
        и низких (вблизи 10K) температурах.

Размер элемента:  5x5x2.5 mm  (V = 60 mm^3)
Частота:	  2-3 kGHz

	Zilog Z80: 8500 транзисторов
	На пневмонике: 8500*60 = 21*10^4 mm^3 = 210 sm^3
		       1 sm^3 = 1000 mm^3
	т.e. Zilog Z80 занимал бы стакан.
	(правда работал бы в 1000 раз медленнее).
