99.3. ЭЛЕКТРОННЫЕ ЛАМПЫ


  Лампы


Действие электронных ламп основано на явлении термоэлектронной эмиссии.
Катод нагревают до температуры порядка 1000'C. При такой температуре
электроны вылетают из катода и если они будут подхвачены электрическим
полем то они будут двигатся.








  Диод




Простейшая электронная лампа - это диод.
Диод имеет только катод и анод.
Если на анод подать + напряжение относительно катода то электроны
с катода летят на анод и возникает ток.
При напряжении на аноде 0V идет некоторый начальный ток.
При напряжении на аноде -0.5V ток практически не идет.
Таким образом диод пропускает ток только в одном направлении
(как и его полупроводниковый аналог).




  Триод

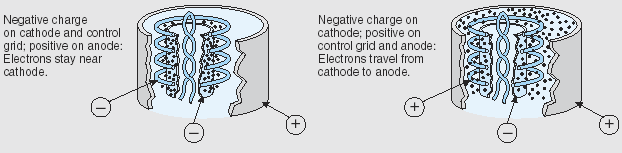

Триод в отличии от диода содержит управляющий электрод посредине между
катодом и анодом. Если потенциал управляющего электрода меньше чем у катода
то электроны тормозятся (ток может даже вообще прекратится).
Если же потенциал положительный то ток идет.
Таким образом триод позволяет управлять сильным потоком тока за счет слабого
(который ставит потенциал на управляющей сетке).
Т.е. мы имеем электронный переключатель как транзистор.







Схема подключения триода:

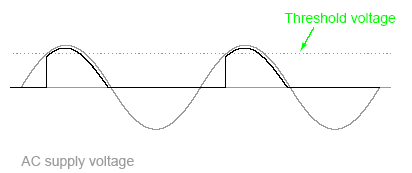

Пример работы схемы:



Проблема триода - это проходная емкость (анод-сетка). При большой частоте
это приводит к провалам в выходной характеристике триода.





  Тетрод




Тетрод отличается от триода наличием дополнительной сетки как правило
заземленной через конденсатор (это уменьшает проходную емкость).

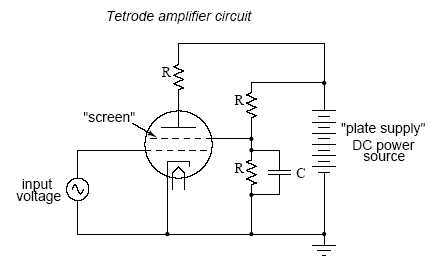

Пример усилителя на тетроде:



Проблема тетрода - динатронный эффект.
При разнице потенциалов 100V электроны набирают скорость ~ 6000 км/сек
Ударяясь о сетки они выбивают вторичные электроны, которые тоже летят
к аноду вызывая нежелательный ток.




  Пентод



Пентод отличается от тетрода наличием дополнительной редкой (с большими
ячейками) сетки - антидинатронной сетки. На сетке поддерживается напряжение
которое тормозит электроны.
Быстрые электроны от катода пролетают без проблем
Медленные от вторичной электронной эммисии тормозятся и заворачиваются обратно.







  Схемы на лампах

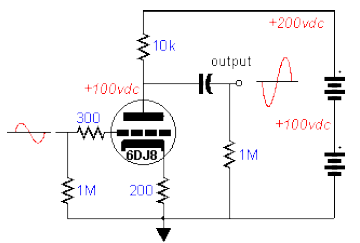

Инвертер на Лампах:
(принципы все те же что и в полупроводниковых устройствах).

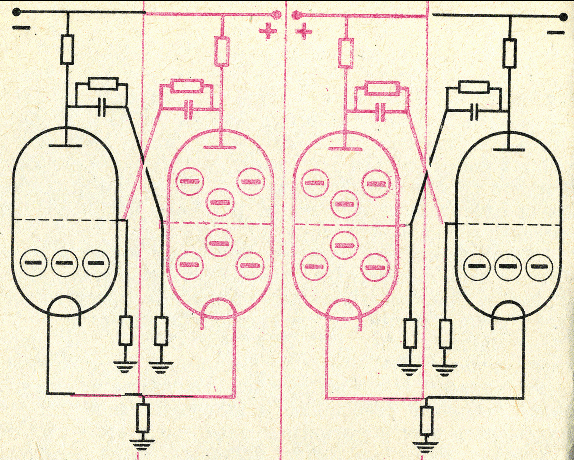

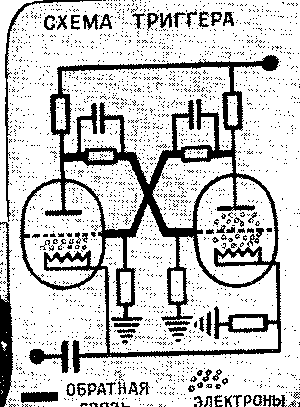

Триггер:







Логические злементы на лампах Вы можете сконструировать самостоятельно
опираясь на материал данного раздела и на схемы элементов на полупроводниках.
