99.10. КВАНТОВЫЕ ВЫЧИСЛЕНИЯ


  THIS SECTION IS UNDER CONSTRUCTION



  THIS SECTION IS UNDER CONSTRUCTION




	Максимизация плотности вычислений (на единицу объема)
	Минимизация тепловыделения

Если вычисления стирает один бит информации то при этом выделяется
энергия по меньшей мере
	E = ln(2) * k * T
	k - константа Больцмана
	T - температура


  Классика:
	вычисления идут только в точках стабильного сигнала
  Квантовые:
	вычисления идут не только в точках стабильного сигнала

	состояния имеют ненулевую амплитуду во многих местах
	в одно время (квантовый паралелизм)

C-bits
	{0,1}

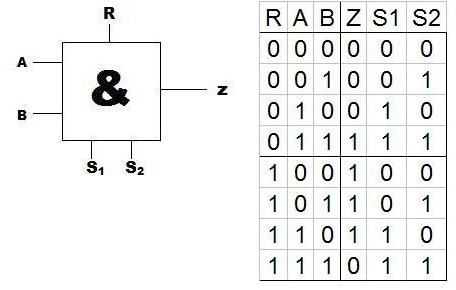

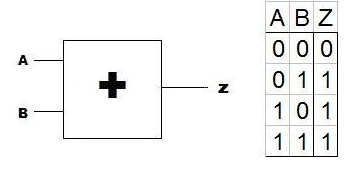

	Irreversible
	Reversible


Reversible Logic
	логически:  информация остается

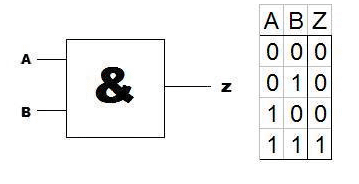

		(например AND не reversible - кушает информацию).
	физически:  сколько сигналов ввели - столько и вывели
		    (в смысле состояний 0/1, т.е. нигде ничего не  вводили/
		    выводили

	Irreversible логические элементы - рассевивают мощность в окружение.
	потому что у них связи с source и sink

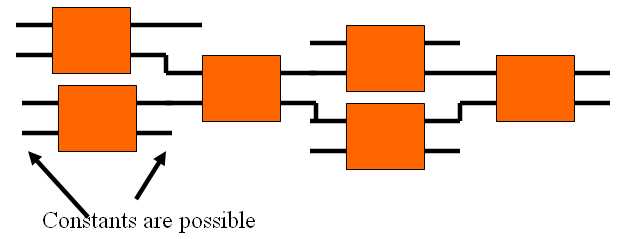

  Топология квантовых вычислений



Квантовые вычисления
	не могут быть копированы (no fun-out)
	не могут быть стерты (no fun-in)
	количество выходных линий = количеству входных линий


т.е. вычисления идут как обмен сигналов
     данные идут векторами это q-bits (кубиты) - например пара {A, A#}

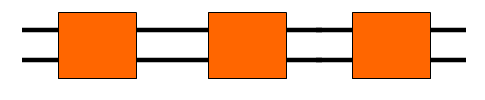

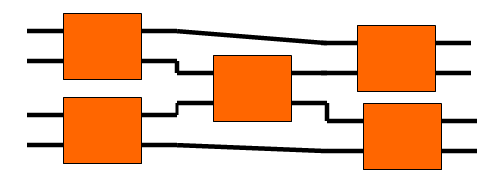

Позволяются только линейные структуры с линейными логическими элементами
Циклы не позволяются

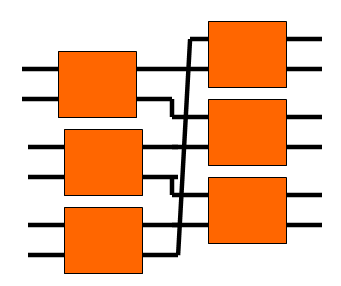

Плохая:











  Reversible элементы


Могут реализовываться на основе квантовых элементов, оптических элементов
или CMOS.





  NOT








  CNOT

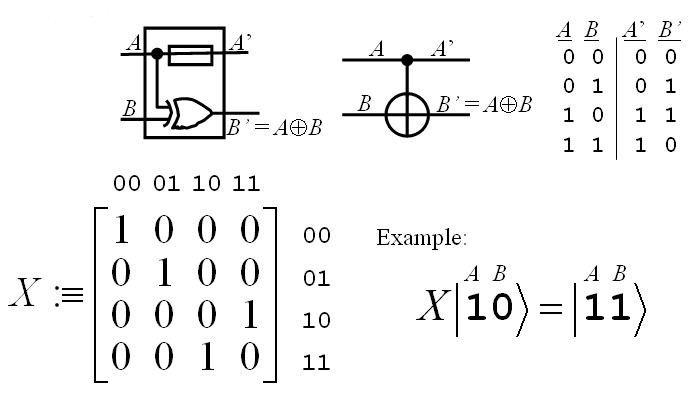

CNOT  (Controlled NOT) (Reversible XOR)



COPY  CNOT(X,0) = (X,X)
на самом деле копирование не полное. Копируются только строго определенные
состояния кубита 0 или 1.

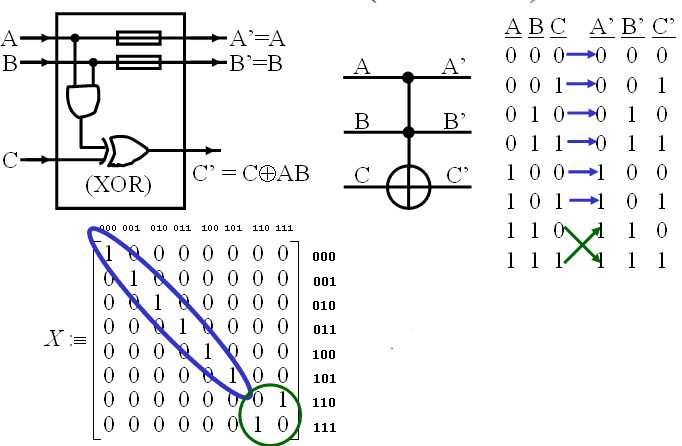

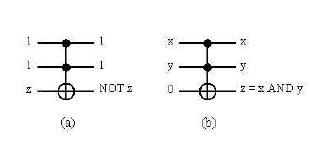

  CCNOT

CCNOT (Controlled-Controlled NOT) (Toffoli gate)




AND   CCNOT(X1, X2, 0) = (X1, X2, X1 AND X2)

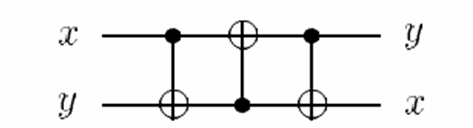

  SWAP

В квантовой логике мы платим за пересечение проводников

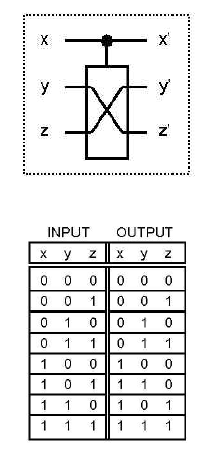

  CSWAP

(CSWAP - Controlled SWAP)
Fredkin gate

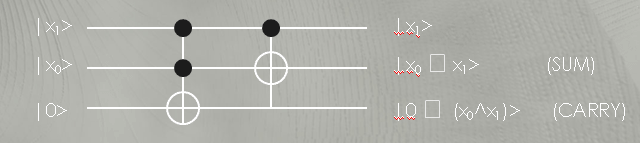

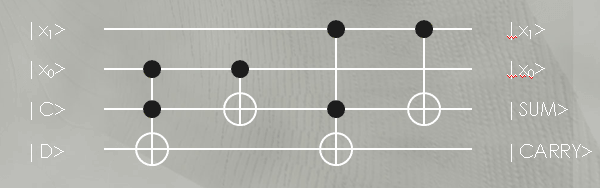

  Полусумматор







  Полный сумматор







  Квантовые основы

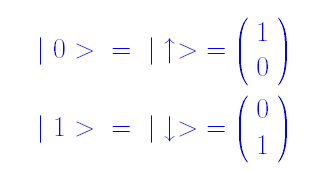

Кубит:
Qubit (Quantun-bit)

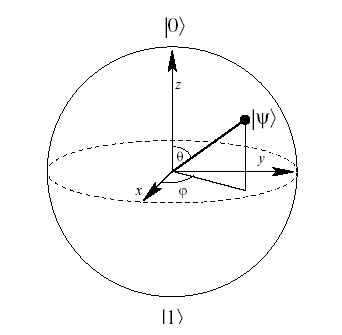

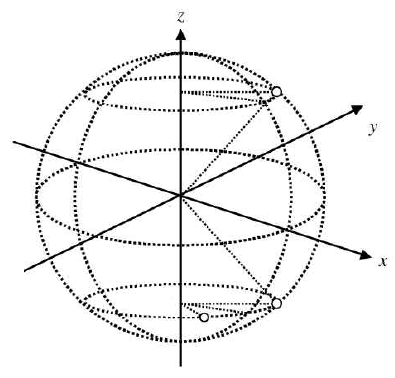

Сфера Блоша (Bloch)

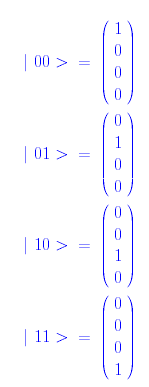

2-кубиты

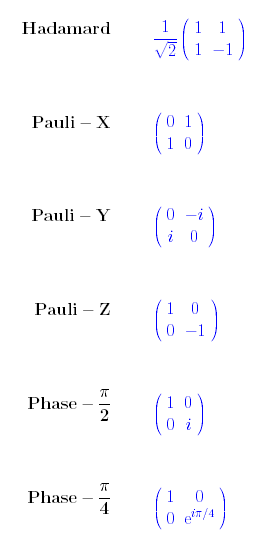

  Квантовые элементы

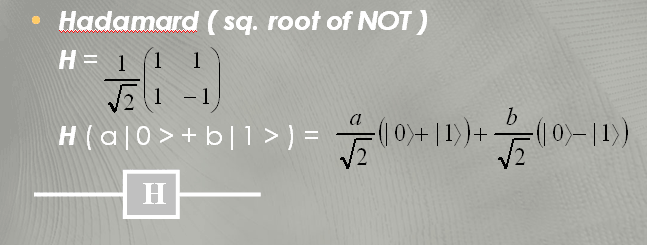

  H (Квадратный корень из NOT)

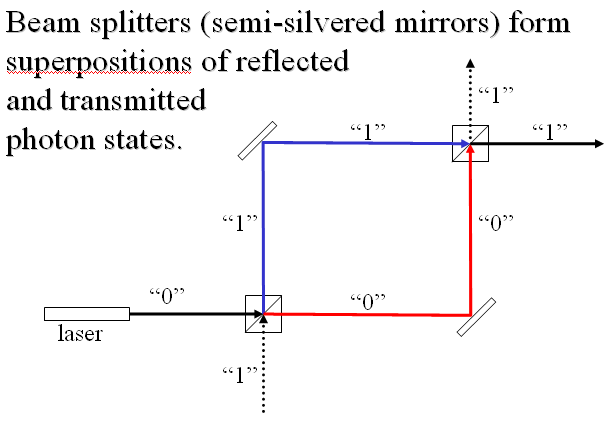

Оптическая имплементация H и пример NOT:

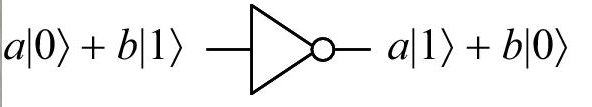

  X (NOT)

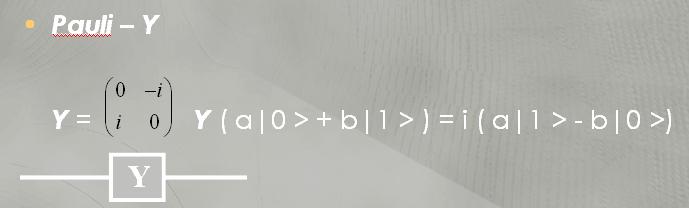

  Y

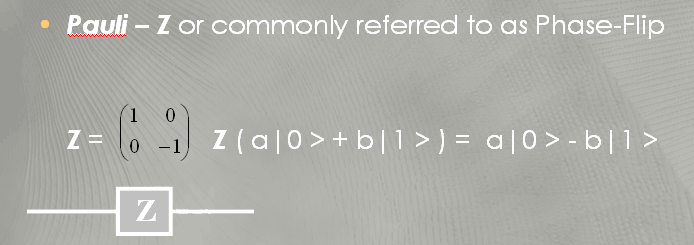

  Z









  Phase Shift








  Rotate







  Сложные квантовые элементы

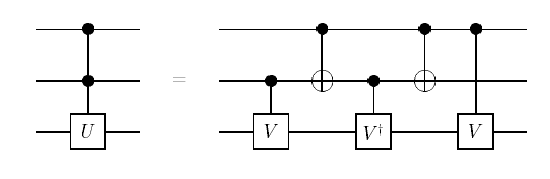

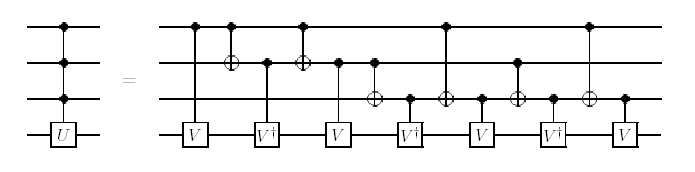

Упрощение сложных функций:
U = V^2



U = V^4

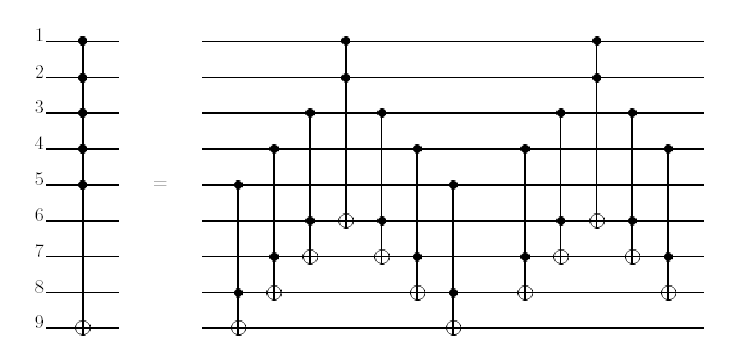

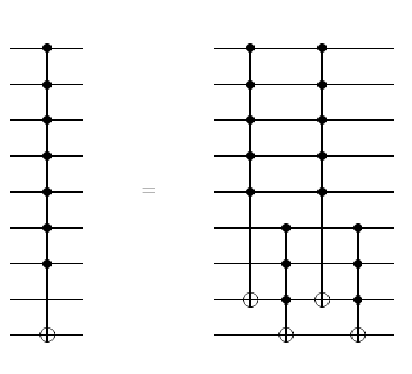

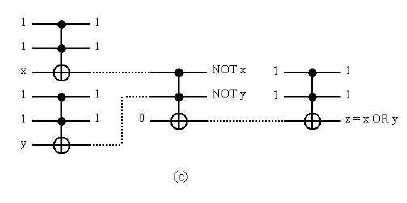

Более сложные примеры:
