4. ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ

Логические функции которые мы рассматривали в 3. имеют обозначения в
виде логических элементов:

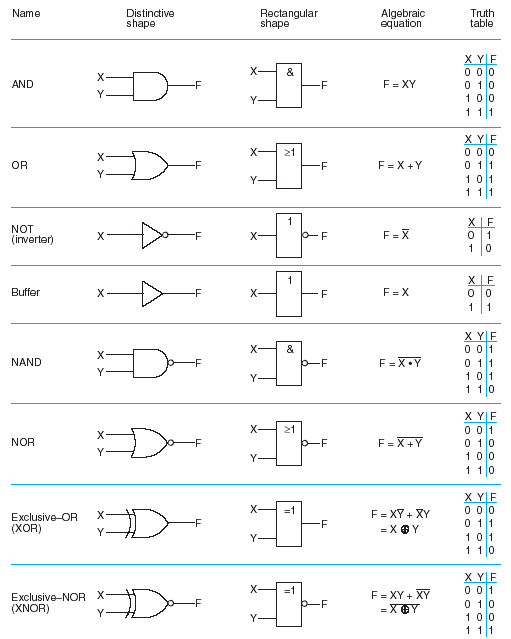

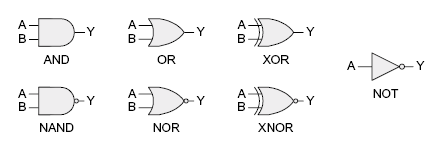

существует 2 типа схемотехнических обозначений


 американская (ANSI)

 европейская  (DIN)





  NOT

ANSI/DIN


	       -----------
		X | NOT X
               ---+-------
		0 | 1
	        1 | 0
	       -----------

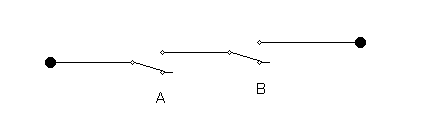

  AND

ANSI


DIN




		AND |  0  1  	карта Карно
                ----+--------+
                  0 |  0  0  |
                  1 |  0  1  |
                    +--------+

               ---------------
		X1  X2  | AND	таблица истинности
	       ---------+-----
		0   0   | 0
		0   1   | 0
	        1   0   | 0
		1   1   | 1
               ---------------





ANSI


DIN



трехвходовое AND

                ----------------
		 X1 X2 X3 | AND
		----------+-----
		 0  0  0  | 0
		 0  0  1  | 0
		 0  1  0  | 0
		 0  1  1  | 0
		 1  0  0  | 0
		 1  0  1  | 0
		 1  1  0  | 0
		 1  1  1  | 1
                ----------------

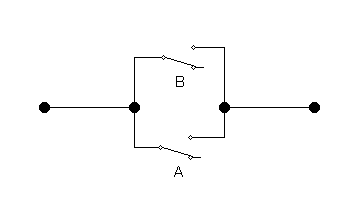

  OR

ANSI


DIN



        OR |  0  1
	---+--------+
         0 |  0  1  |
         1 |  1  1  |
           +--------+

        --------------
	X1  X2	| OR
	--------+-----
	0   0	| 0
	0   1	| 1
	1   0	| 1
	1   1	| 1
        --------------



ANSI


DIN



трехвходовое OR

                ----------------
		 X1 X2 X3 | OR
		----------+-----
		 0  0  0  | 0
		 0  0  1  | 1
		 0  1  0  | 1
		 0  1  1  | 1
		 1  0  0  | 1
		 1  0  1  | 1
		 1  1  0  | 1
		 1  1  1  | 1
                ----------------




  NOR

ANSI


DIN



 	 NOR | 0  1
         ----+------+
	   0 | 1  0 |
	   1 | 0  0 |
             +------+

ANSI


DIN



трехвходовое NOR

		----------------
		 X1 X2 X3 | NOR
		----------+-----
		 0  0  0  | 1
		 0  0  1  | 0
		 0  1  0  | 0
		 0  1  1  | 0
		 1  0  0  | 0
		 1  0  1  | 0
		 1  1  0  | 0
		 1  1  1  | 0
		----------------




  NAND

ANSI


DIN



	NAND | 0  1
	-----+------+
	   0 | 1  1 |
	   1 | 1  0 |
             +------+






трехвходовое NAND

		-----------------
		 X1 X2 X3 | NAND
		----------+------
		 0  0  0  | 1
		 0  0  1  | 1
		 0  1  0  | 1
		 0  1  1  | 1
		 1  0  0  | 1
		 1  0  1  | 1
		 1  1  0  | 1
		 1  1  1  | 0
		-----------------




  XOR

ANSI


DIN



	XOR  | 0  1
	-----+------+
	   0 | 0  1 |
	   1 | 1  0 |
	     +------+



трехвходовое XOR

		----------------
		 X1 X2 X3 | XOR
		----------+-----
		 0  0  0  | 0
		 0  0  1  | 1
		 0  1  0  | 1
		 0  1  1  | 0
		 1  0  0  | 1
		 1  0  1  | 0
		 1  1  0  | 0
		 1  1  1  | 1
		----------------





  XNOR

XNOR - это XOR-NOT, т.е. EQV




	XNOR  |  0  1
	------+--------+
	    0 |  1  0  |
	    1 |  0  1  |
	      +--------+



трехвходовое XNOR

		-----------------
		 X1 X2 X3 | XNOR
		----------+------
		 0  0  0  | 1
		 0  0  1  | 0
		 0  1  0  | 0
		 0  1  1  | 1
		 1  0  0  | 0
		 1  0  1  | 1
		 1  1  0  | 1
		 1  1  1  | 0
		-----------------
