NOT

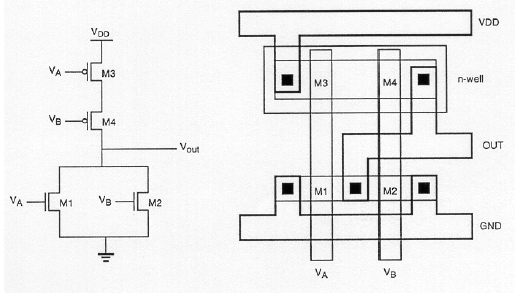

NOR

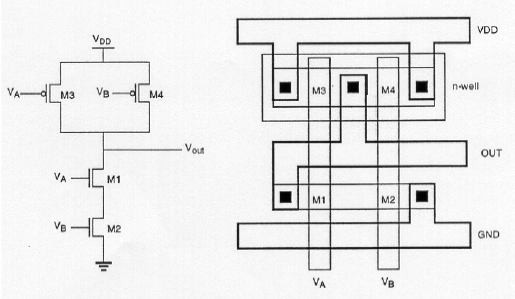

NAND

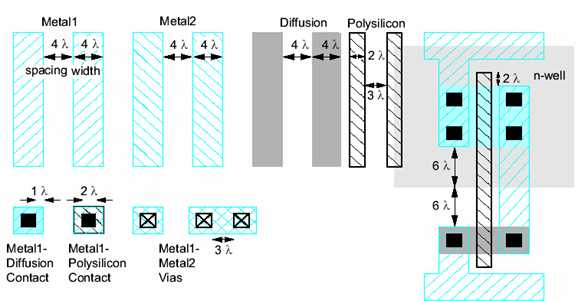

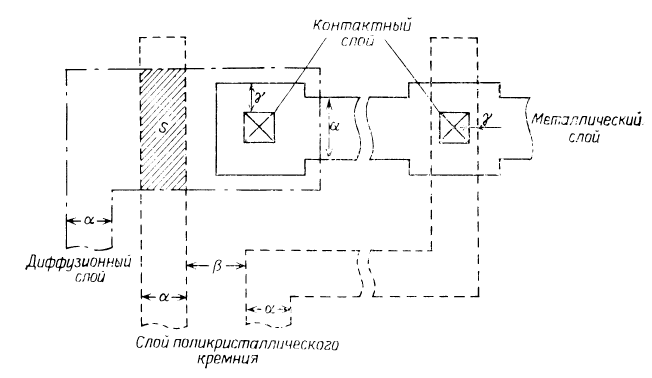

Правила топологии

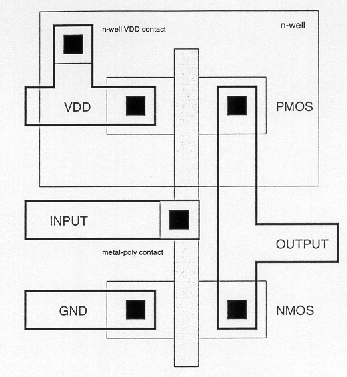

Пример топологии для CMOS инвертора (пара MOSFET транзисторов):
-----------------------------------------------------------------------------
Vin
| |
+--------------+ +-------------+
| +-------------------------+ |
| | | |
+----------| |-----------+ | |
| n | | n | | |
| +------| |--------+ | +--------| |-----+
| | p | | p | | | n | | n |
---------------+ | | +--+ | | | +--+ | | +----------------
GND | | | | | | | | | | | | | Vcc
---------------+ | | | | | | | | | | | +----------------
| | | | | | | | | | | | | |
| +------| |--| |--+ | +--| |--| |-----+
+----------| |--| |-----+ | | +--+
+--+ | | | |
| +-------------+ |
+--------+ +-------+
| |
Vout
n - зона электронной проводимости
р - зона дырочной проводимости
подложка имеет дырочную проводимость.
-----------------------------------------------------------------------------
Разрез вдоль линии GND-Vcc:
----------------------------------------------------------------------------
+-----+ +-----+
| Vin | | Vin |
--------------+ +-----+ +----+ +----+ +-----+ +-----------
Vcc | |oxide| |Vout| |Vout| |oxide| | GND
------+----+------+--+--------+--+------+--------+--+------+------
| | p | | p | | | n | | n |
| +------+ +--------+ | +--------+ +------+
| n-карман |
+--------------------------+
p-подложка
P-MOSFET N-MOSFET
----------------------------------------------------------------------------
когда Vin=1 есть ток Когда Vin=0 он уводит
электроны открывают зону элетроны из зоны n-проводимости
p-проводимости и ток течет дырки текут от Vcc к Vout
от GND к Vout. (a электроны наоборот).
NOT
NOR
NAND
Правила топологии
