4.5.4. СИНХРОНИЗАЦИЯ

Головная боль всех без исключения больших микросхем это синхронизация.
Потому что ее надо распространять, а это вызывает определенные проблемы.
Мощный по току один источник синхронизации использовать нельзя - т.к это

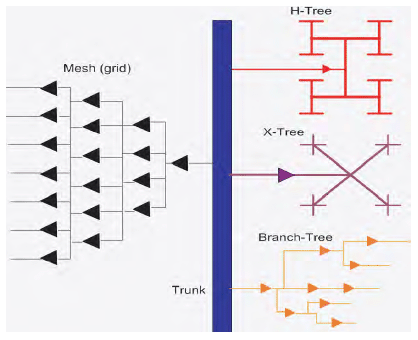

вызывает помехи. Поэтому синхронизация дистрибутируется и усиливается на
буферных элементах и инверторах.

Но проводники по которым синхронизация приходит в разные части схемы обладают
разными характеристиками и транзисторы тоже.
В результате возникают погрешности типа:

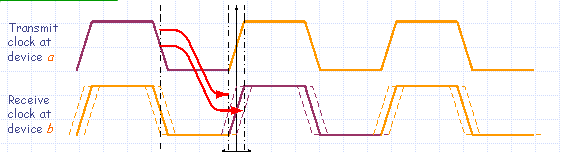

Clock skew
Сдвиг синхронизации по времени

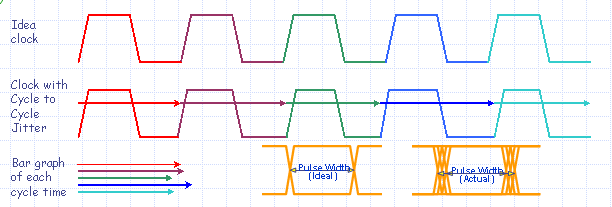

Clock jitter
Разные периоды синхросигнала имеют разную продолжительность

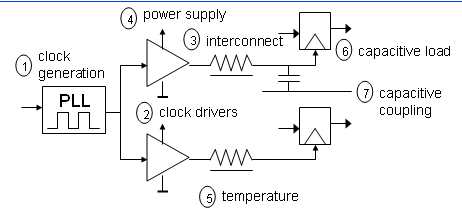

Clock skew sources:

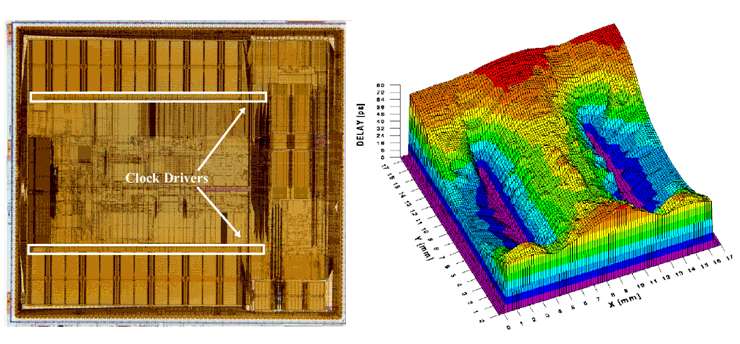

Задержки синхронизации в процессоре Alpha:

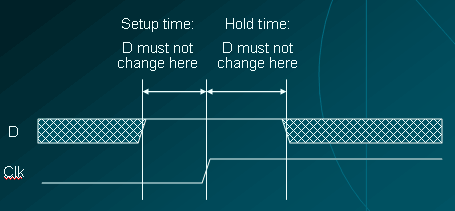

Что бы боротся с погрешностями синхронизации приходится добавлять дополнительное
время в течении которого сигналы стабильны - до и после синхронизации.
(В современных процессорах эта борьба отнимает до 20% времени такта)

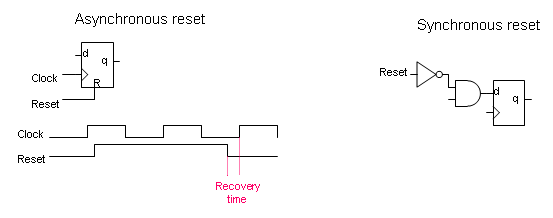

Асинхронные сигналы типа RESET тоже надо синхронизировать для того что бы система
адекватно реагировала на них.
