4.5.3. РАЗВЕТВЛЕНИЯ

Понятно, что один логический элемент имеет ограничения по выходному току.
Поэтому он может питать только определенное количество входов других элементов.

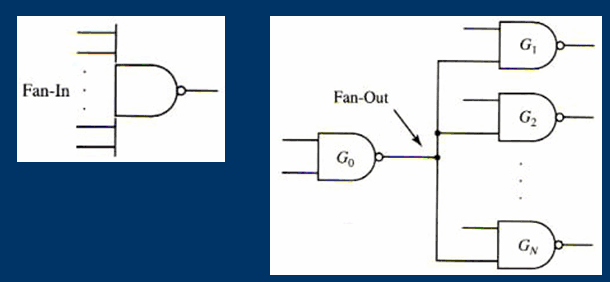

Количество таких входов называют fun-out коэффициентом.
Если надо передавать сигнал на большее число входов, то надо будет ставить буферные
элементы по дороге. Кроме того на fun-out влияет длинна линий соединения
(если линия длинная - то у нее большая паразитная емкость - и как результат
fun-out падает).

Кроме того - чем fun-out больше тем медленнее логический элемент устанавливает
на выходе свое состояние.

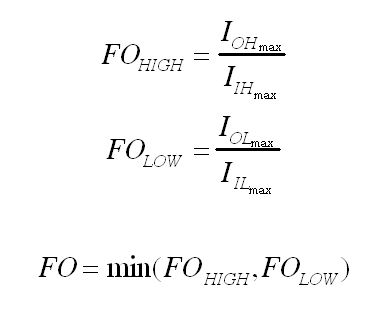

Формулы для вычисления fun-out.
(Обратите внимания что для различного уровня сигнала fun-out может быть различный
и надо выбирать наименьший из них).
