4.6. ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ НА ДИСКРЕТНЫХ КОМПОНЕНТАХ

У Кошки 4 ноги - ввод, вывод, земля и питание.


В реальной жизни используются логичекие элементы на дискретных
компонентах т.е. микросхемы малой степени интеграции содержащие
несколько одинаковых логических элементов.

Серии дискретных компонентов TTL:

	US	RUS
	74	155
	74L	158	Low-power
	74H	131
	74S	531	Shotky
	74LS	533	Shotky low-power
	74ALS	1533	Advanced Shotky low-power
	74AS	1530	Advance shotky
	74F	1531	Fast

Серии дискретных компонентов CMOS:
	US
	4000/14000	original
	74C		CMOS
	74HC/74HCT	Fast CMOS
	74AC/74ACT	Advanced CMOS
	74ACH/74ACT	Advanced Fast
	74LVC		low-voltage max 5V
	74ALVC		Advanced low-voltage max 3.3V
	74LV		3.3V
	74AVC		max 2.5V

Серии дискретных компонентов BiCMOS:
	74LVT		BiCMOS original
	74ALVT
	74ALB

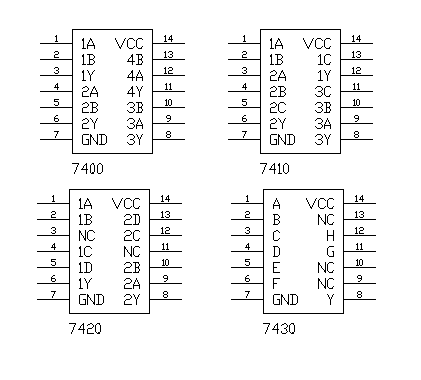

  NAND





'00	ЛА3 ЛА15	4xNAND(2)
'10	ЛА4		3xNAND(3)
'20	ЛА1		2xNAND(4)
'30	ЛА2		1xNAND(8)

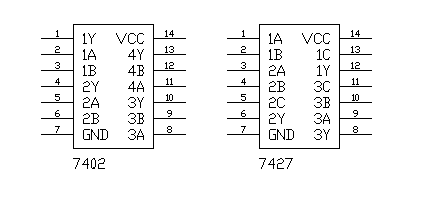

  NOR





'02	ЛЕ1		4xNOR(2)
'27	ЛЕ4		3xNOR(3)
'23	ЛЕ2		2xNOR(4)
'260	ЛЕ7		2xNOR(5)

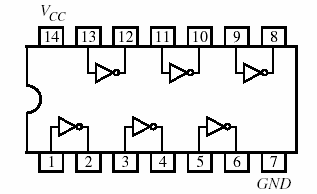

  NOT





'04	ЛИ1		6xNOT(1)

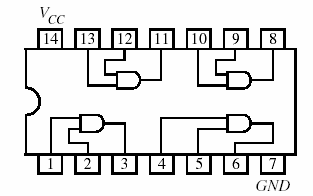

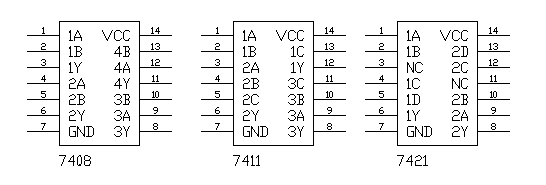

  AND





'08	ЛИ1		4xAND(2)
'11	ЛИ3		3xAND(3)
'21	ЛИ6		2xAND(4)




  OR/Buf





'32	ЛЛ1		4xOR(2)
'34	ЛИ9		6xBUF(1)




  XOR




'86	ЛП5		4xXOR(2)
