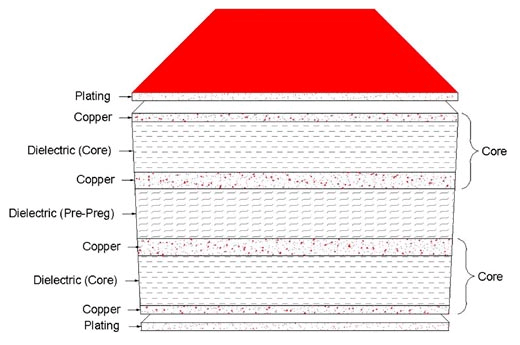

PCB (Printed Circuit Board) Собственно микросхемы и прочие элементы размещают на печатных платах. Печатная плата - это собственно диэлектрическая основа и металические дорожки соединяющие компоненты. Современные печатные платы многослойные (порядка 10 слоев). Вот так выглядет печатная плата в разрезе. (мы видим слои с дорожками (медь) и диэлектрические слои):
![]()

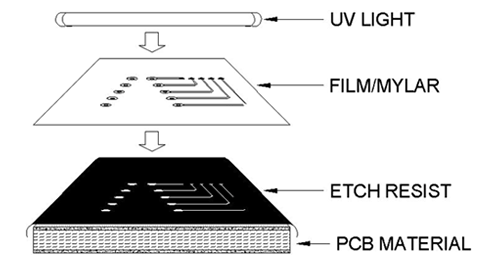

Как делают дорожки? Каждый слой покрывают фоторезистом, проецируют маску, затем травят химическими методами:
![]()

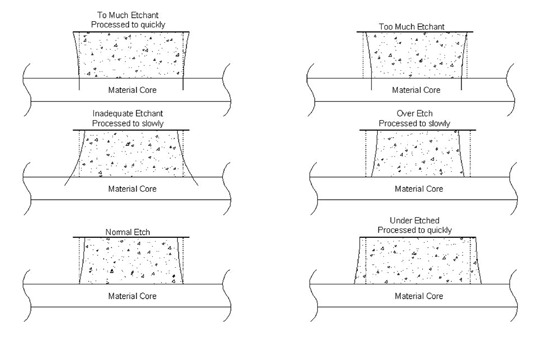

Важно соблюдать технологию - что бы не возникли дефекты:
![]()

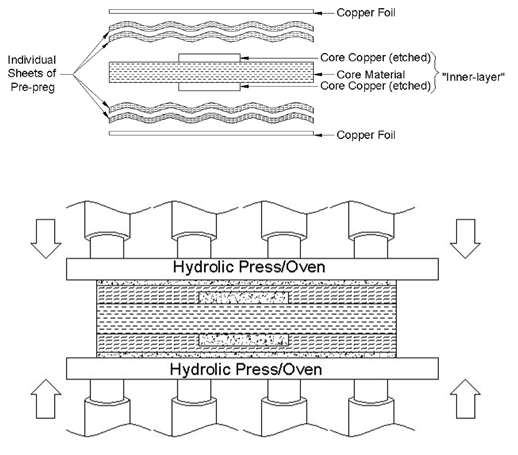

Затем все слои прокладываются диэлектриком и прессуются:
![]()
![]()

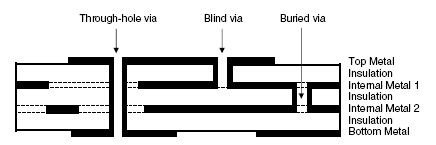

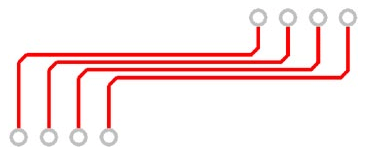

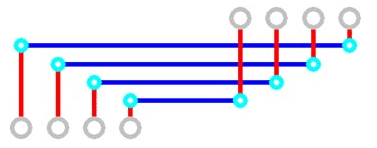

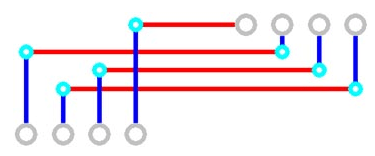

Разводка печатных плат - вычисление оптимальных траекторий для дорожек. (Путь должен быть коротким, поменьше переходов со слоя на слой + еще индуктивные наводки надо учитывать). Разводка
![]()
![]()
![]()

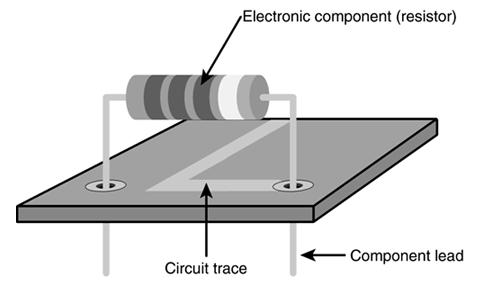

Сквозной: Монтаж элементов
![]()

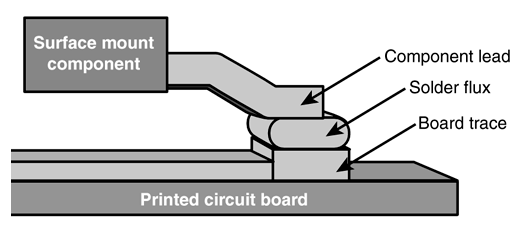

Поверхносный:
![]()
