5. ТРИГГЕРЫ

Def
===
	ТРИГГЕР
		устройство имеющее два устойчивых состояния и
		способное под действием входного сигнала скачкообразно
		переходить из одного состояния в другое
		(простейший цифровой автомат способный хранить 1 бит
		информации.







Триггер как черный ящик:

				установочные входы
				(для первоначальной
				инициализации [RESET])

                                   |  |  |
				+-----------+
информационные	входы	      --|	    |--	 Выходы
(для установки информации)    --|	    |--  (как правило прямой и
			      --|           |--  инверсный)
				+-----------+
				   |  |  |
				исполнительные входы
				(для синхронизации)
				[CLK]




		Триггеры
		/       \
	Асинхронные     Синхронные
	  latch	       /       \
        	По уровню    По фронту
		gated latch  flip-flop

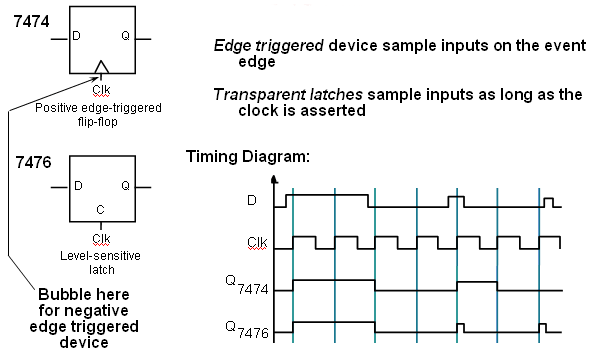

Асинхронные  - запись под действием входного сигнала  в любой момент
Синхронные   - запись только в моменты когда это разрешено синхронизацией
	       По уровню  - во время когда сигнал синхронизации активен
	       По фронту  - когда приходит фронт сигнала синхронизации





Собственно в зарубежной схемотехнике слово триггер (flip-flop) относится
только к "синхронным триггерам по фронту", "асинхронные триггеры" называются
(latch) [защелка]. Синхронные по уровню называются  (gated latch),







	  	  Триггеры (по логике работы)
	 	  /  /| |    |              \
		RS JK T D  комбинированные  сложной
		                            логики
			    [RST]	   [J=J1J2J3,
			                    K=K1K2K3]




		Триггеры (по внутренней организации)
			/            \
  	      одноступенчатые     двухступенчатые

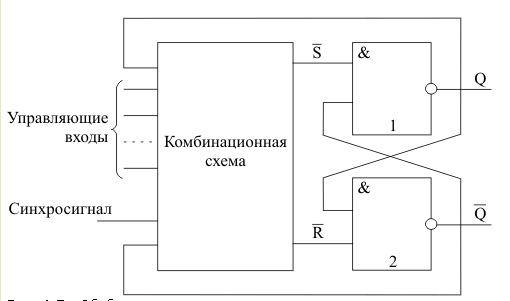

Строение одноступенчатого триггера:
