12. СДВИГОВЫЙ РЕГИСТР


  Сдвиги


Типичные виды сдвигов:



  SHL






		+----------+
	    <-- |          | <-- 0	SHL	Shift Left Logical
		+----------+		SAL	Shift Arithmetic Left




  SHR







		+----------+
	   0  ->|          |-->		SHR	Shift Right Logical
		+----------+

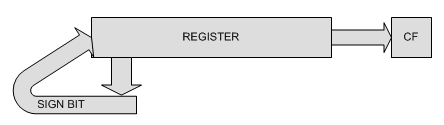

  SAR






		+-+--------+
	     +->|S|        |-->		SRA	Shift Right Arithmetic
	     |	+-+--------+
	     |   |
	     +---+
	    повторяем
	    знаковый бит





  Вращения


Кроме сдвигов есть еще и Rotates - это когда регистр "вращается".
(т.е. регистр сдвигается так что младший бит становится старшим и
наоборот).

Есть вращения обычные и есть вращения через Carry Flag - специальный
бит микропроцессора в регистре состояния.

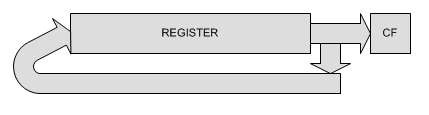

  ROL




		+----------+
	    +-- |          | <--+	ROL	Rotate Left
	    |	+----------+	|
	    +-------------------+




  ROR




		+----------+
	    +-> |          |  --+	ROR	Rotate Right
	    |	+----------+	|
	    +-------------------+

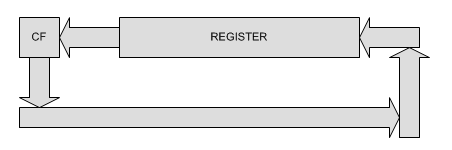

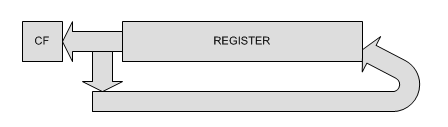

  RCL




	+----------+    +--+
    +-- |          | <- |CF|< --+	RCL	Rotate with Carry Left
    |	+----------+    +--+	|
    +---------------------------+

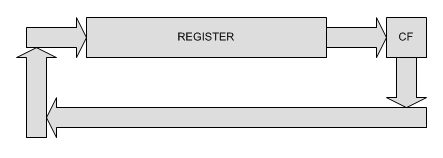

  RCR




	+----------+    +--+
    +-> |          | -> |CF| ---+	RCR	Rotate with Carry Right
    |	+----------+    +--+	|
    +---------------------------+





  Паралельные сдвиговые регистры

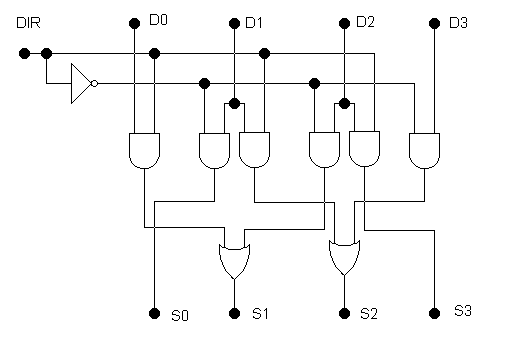

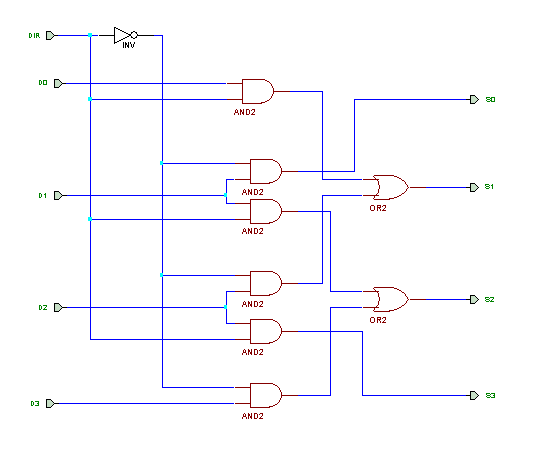

Пример простого логического сдвигового регистра:





	--------------------------------
	DIR D0 D1 D2 D3  |  S0 S1 S2 S3
	-----------------+--------------
	0   A  B  C  D   |  B  C  D  0
	1   A  B  C  D	 |  0  A  B  C
	--------------------------------

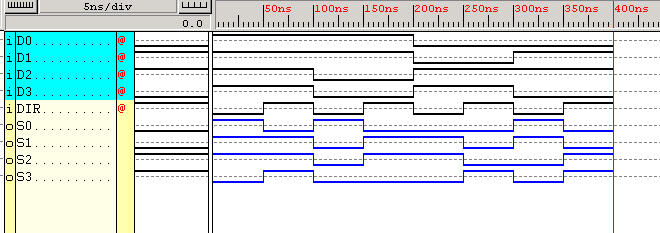

Результат моделирования:







Пример реализации сдвигового регистра на VHDL:
(Поддерживает Logical Shift и Rotate на 1 бит)

	library	IEEE;
	use	IEEE.std_logic_1164.ALL;

	entity SHIFT is
		port(
			a   : in  std_logic_vector(15 downto 0);
	     		sel : in  std_logic_vector(2  downto 0);
				-- Command to shiter
				-- 000 SHL
				-- 001 SHR
				-- 010 ROL
				-- 011 ROR
				-- 1XX pass (no shift)
	     		y   : out std_logic_vector(15 downto 0)
		);
	end SHIFT;


	architecture RTL of SHIFT is
	begin
		shiftprocess: process(a,sel)
		begin
			case sel is
				WHEN "000" =>		-- SHL
					y <= a(14 downto 0) & '0' after 1 ns;
				WHEN "001" =>		-- SHR
					y <= '0' & a(15 downto 1) after 1 ns;
				WHEN "010" =>		-- ROL
					y <= a(14 downto 0) & a(15) after 1 ns;
				WHEN "011" =>		-- ROR
					y <= a(0) & a(15 downto 1) after 1 ns;
				WHEN OTHERS =>  	-- pass it
					y <= a;
			end case;
		end process;
	end RTL;

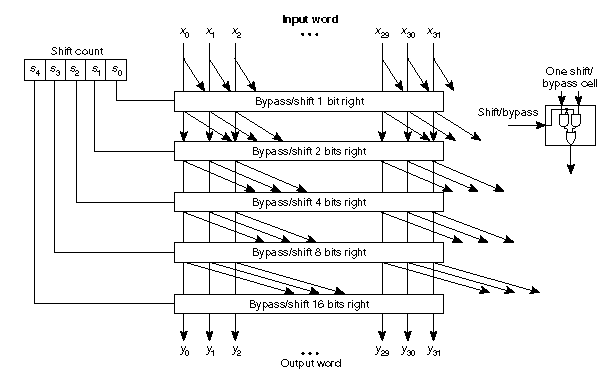

Как сдвигать больше чем на 1 бит?

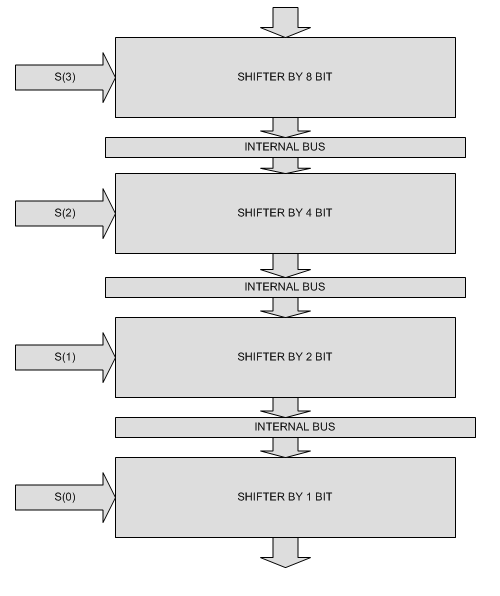

Используется каскад.




Пример:
16 битный сдвиговый регистр, сдвигает влево на любое число бит:

	library	ieee;
	use	ieee.std_logic_1164.all;
	use	ieee.std_logic_arith.all;

	entity	shl16 is
		port(
			DIN: in std_logic_vector(15 downto 0); 	 -- Data input
			S  : in std_logic_vector(3 downto 0);	 -- Shift ammount
			DOUT: out std_logic_vector(15 downto 0)  -- Data Output
	     	);
	end	shl16;

	architecture ARCH of shl16 is
		signal	X,Y,Z : std_logic_vector(15 downto 0);  -- Temporary
	begin
        	process(DIN,S)
		begin
			if S(0) = '1' then
				X <= DIN(14 downto 0) & "0";
			else
				X <= DIN;
			end if;
		end process;

		process(S,X)
		begin
			if S(1) = '1' then
				Y <= X(13 downto 0) & "00";
			else
				Y <= X;
        		end if;
		end process;

        	process(S,Y)
		begin
			if S(2) = '1' then
				Z <= Y(11 downto 0) & "0000";
			else
				Z <= Y;
			end if;
		end process;

		process(S,Z)
		begin
			if S(3) = '1' then
				DOUT <= Z(7 downto 0) & "00000000";
			else
				DOUT <= Z;
			end if;
		end process;
	end ARCH;



Можно также иметь управляющий бит который будет показывать направление
cдвига:

DIR
  |		DATA
  |               |
  |		  V
  |	+-----------------------+
  +--->	|  shift      4		| < ---------  S3
  |	+-----------------------+      +-----  S2
  |		  |                    |+----  S1
  |		  V                    ||+---  S0
  |	+-----------------------+      |||
  +--->	|  shift      3		| < ---+||
  |	+-----------------------+       ||
  |	          |                     ||
  |		  V                     ||
  |	+-----------------------+       ||
  +--->	|    shift    2		|<------+|
  |	+-----------------------+        |
  |		  |                      |
  |		  V                      |
  |	+-----------------------+        |
  +--->	|    shift    1		|<-------+
	+-----------------------+
		  |
		  V
		RESULT

Пример:
Вращающий 16бит регистр сдвига в любон направлении на любое число бит:

	library	ieee;
	use	ieee.std_logic_1164.all;
	use	ieee.std_logic_arith.all;

	entity	rot16 is
		port(
			DIN : in std_logic_vector(15 downto 0);	 -- Data input
			S   : in std_logic_vector(3 downto 0);	 -- Shift ammount
			DIR : in std_logic;			 -- Direction (0 = Left, 1 = Right)
			DOUT: out std_logic_vector(15 downto 0)  -- Data Output
	     	);
	end	rot16;

	architecture ARCH of rot16 is
		signal	X,Y,Z : std_logic_vector(15 downto 0);	-- Temporary buses
	begin
		process(DIN,S,DIR)
		begin
			if S(0) = '1' then
				if DIR = '0' then
					X <= DIN(14 downto 0) & DIN(15);
				else
					X <= DIN(0) & DIN(15 downto 1);
				end if;
			else
				X <= DIN;
			end if;
		end process;

		process(S,X,DIR)
		begin
			if S(1) = '1' then
				if DIR = '0' then
					Y <= X(13 downto 0) & X(15 downto 14);
				else
					Y <= X(1 downto 0)  & X(15 downto 2);
				end if;
			else
				Y <= X;
			end if;
		end process;

		process(S,Y,DIR)
		begin
			if S(2) = '1' then
				if DIR = '0' then
					Z <= Y(11 downto 0) & Y(15 downto 12);
				else
					Z <= Y(3 downto 0)  & Y(15 downto 4);
				end if;
			else
				Z <= Y;
			end if;
		end process;

		process(S,Z,DIR)
		begin
			if S(3) = '1' then
				-- rotate by 8 bit is same values for
				-- both rotate right or left
				DOUT <= Z(7 downto 0) & Z(15 downto 8);
			else
				DOUT <= Z;
			end if;
		end process;
	end ARCH;

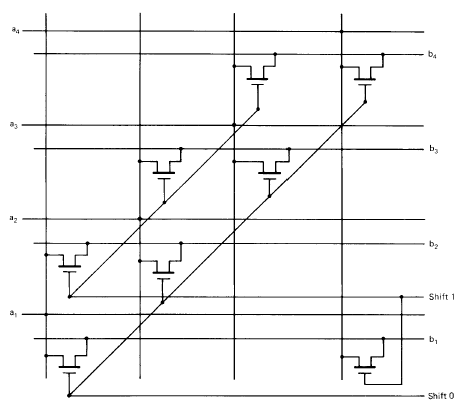

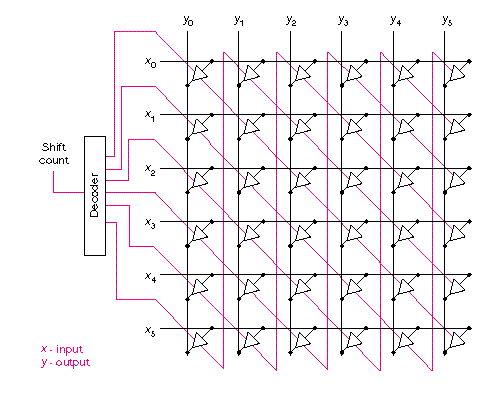

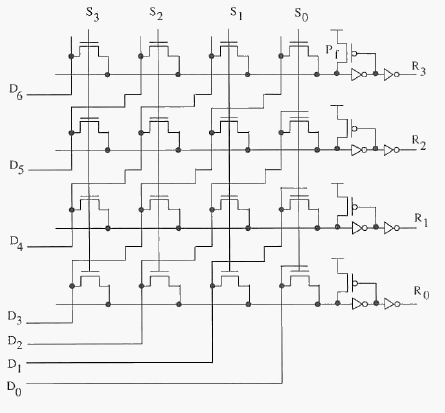

  Barrel Shifter


Оптимизированный на транзисторах сдвиговый регистр на любое число бит.

















  Последовательные сдвиговые регистры


Последовательные сдвиговые регистры - совокупность триггеров и связей
между ними. Каждый такт данные сдвигаются на один бит.
(Раньше экономя транзисторв в микропроцессорах делали последовательные
сдвиговые регистры (например в 80286).

Последовательные сдвиговые регистры:

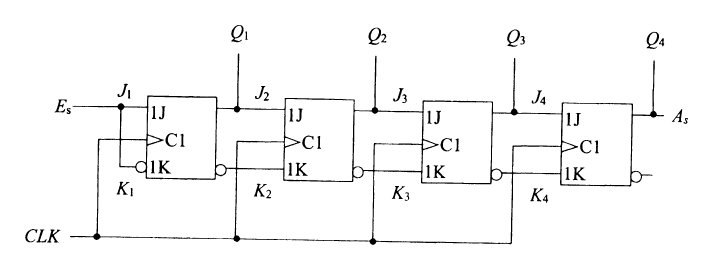

Сдвиговый регистр на JK-триггерах:

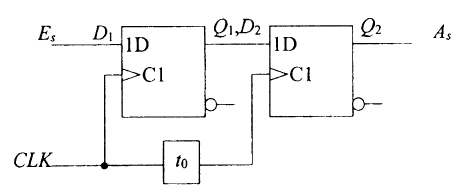

Сдвиговый регистр на D-триггерах
