13. СЧЕТЧИКИ

Счетчики строятся на T-триггерах

  Двоичный Счетчик N..0

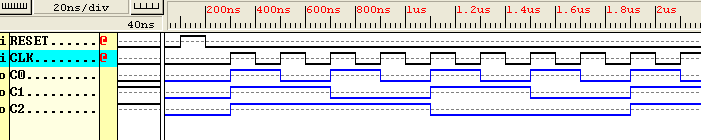

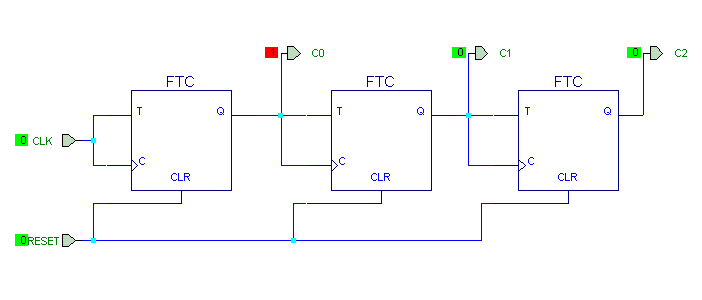

Простой счетчик (3 бит) считающий в обратную сторону






  Двоичный Счетчик 0..N









  Паралельные счетчики

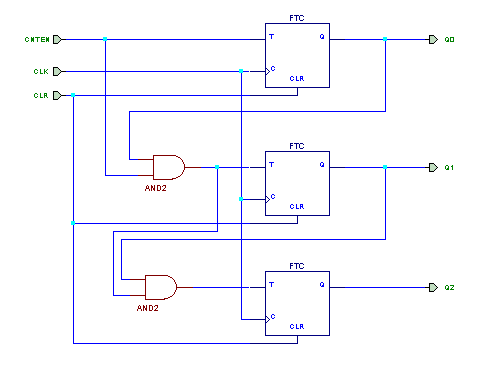

Последовательный счетчик:
(сигналы разрешения двигаются как carry)

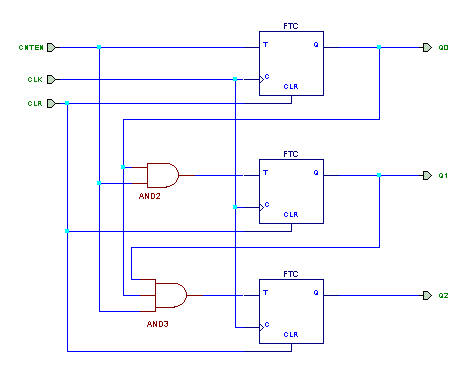

Параллельный счетчик:
(разрешаются локальные сигналы, работает быстрее)

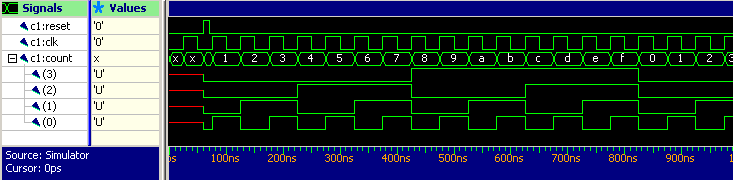

VHDL програма для двоичного счетчика 0..f

	library ieee;
	use ieee.std_logic_1164.all;
	use ieee.STD_LOGIC_UNSIGNED.all;
	use ieee.std_logic_arith.all;


	entity count4 is
		port (
			clk,reset : in std_logic;
		        count: out std_logic_vector(3 downto 0));
	end count4;

	architecture Example of count4 is
		signal count_i: std_logic_vector(3 downto 0);
	begin
		process(clk,reset)
		begin
			if (reset = '1') then
				count_i <= "0000";
			elsif rising_edge(clk) then
				count_i <= count_i + '1';
			end if;
		end process;
		count <= count_i;
	end Example;




Программа на Verilog для счетчика 8-бит:

	module	COUNTER(EN,CLK,RESET,OUT);
		parameter  width = 8;
		input	   CLK,RESET,EN;
		output [width-1:0] OUT;
		reg    [width-1:0] OUT;

		always @(posedge CLK or negedge RESET)
			if (!reset)
				OUT = 8'b0;
			else if (EN)
				OUT = OUT + 1;
	endmodule;

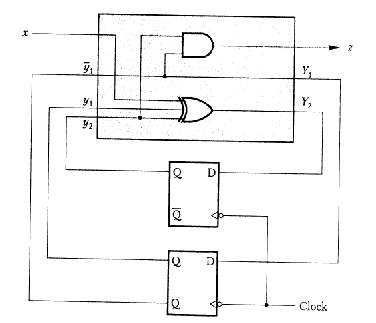

Счетчик считающий в обе стороны:
