13.1. ОБРАТНАЯ СВЯЗЬ В СЧЕТЧИКАХ

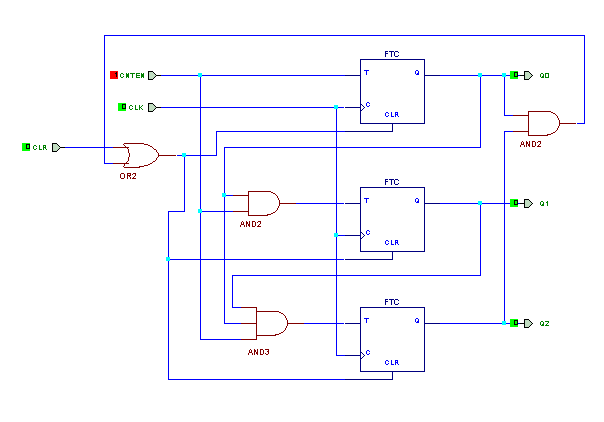

Возьмем паралельный счетчик из предидущей секции и добавим к нему
обратную связь, что бы по достижении 101 он асинхронно сбрасывался в 0.
(т.е. считать он будет: 000,001,010,011,100,  000...)

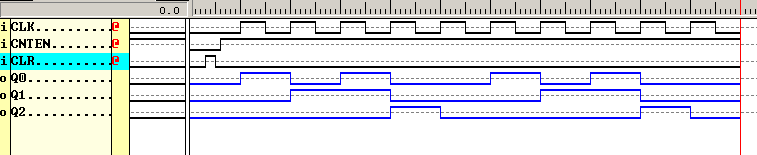

Добавим обратную связь

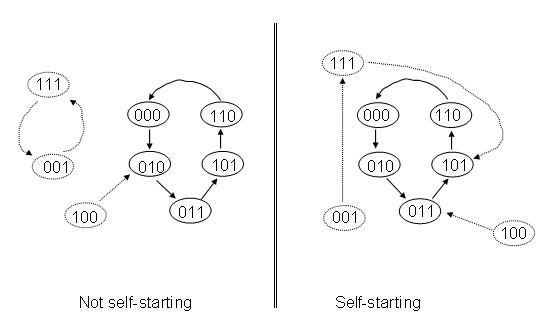

Основная проблема - после включения питания состояние триггеров в счетчике
может быть любым, и если у счетчика нет внешнего сигнала сброса то комбинационные
связи в счетчике должны быть сделаны таким образом, чтобы выводить счетчик
на основной цикл счета:

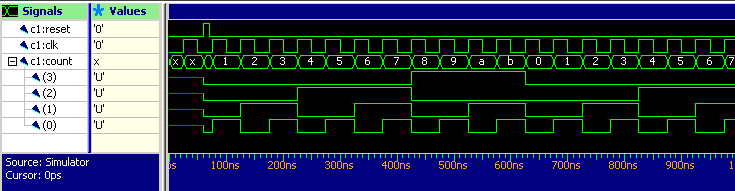

Добавим обратную связь, что бы счетчик обновлялся по достижению 0xb
VHDL програма для двоичного счетчика 0..f

	library ieee;
	use ieee.std_logic_1164.all;
	use ieee.STD_LOGIC_UNSIGNED.all;
	use ieee.std_logic_arith.all;

	entity count4 is
		port (
			clk,reset : in std_logic;
      			count: out std_logic_vector(3 downto 0));
	end count4;

	architecture Example of count4 is
		signal count_i: std_logic_vector(3 downto 0);
	begin
		process(clk,reset)
		begin
			if (reset = '1') then
				count_i <= "0000";
			elsif rising_edge(clk) then
				count_i <= count_i + '1';
				if count_i = "1011" then
					count_i <= "0000";
				end if;
			end if;
		end process;
		count <= count_i;
	end Example;

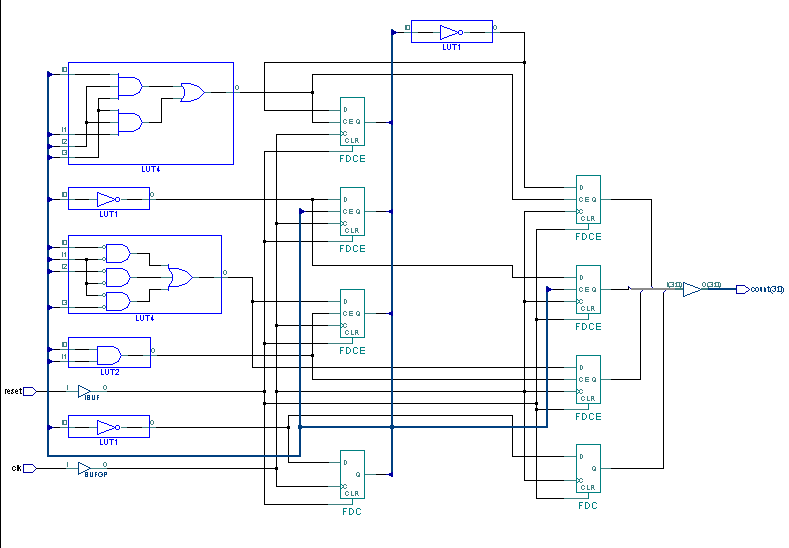

Имплементация счетчика в Xilinx Virtex-II

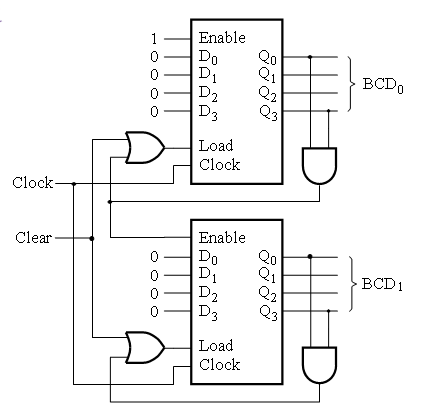

Пример BCD счетчика

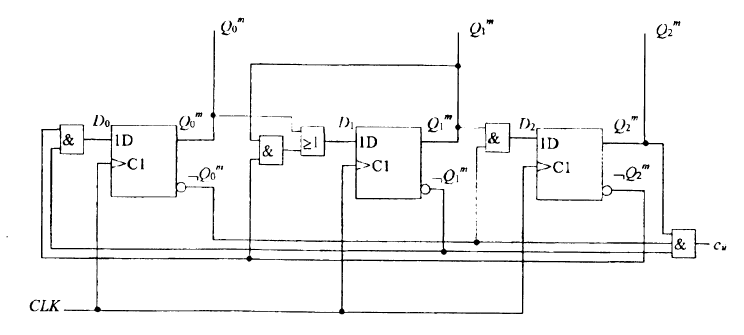

Пример счетчика считающего до 6 в коде Грея:
