19. ШИННЫЕ БУФЕРА И ШИННЫЕ ФОРМИРОВАТЕЛИ


  THIS SECTION IS UNDER CONSTRUCTION



Двунаправленный интерфейс с шиной:



Двунаправленный интерфейс с шиной на VHDL:

	library ieee;
	use ieee.std_logic_1164.all;

	entity BIDIR is
		port(
			y    : inout std_logic;
	     		e,a  : in    std_logic;
	     		b    : out   std_logic
			);
	end BIDIR;

	architecture ARCH of BIDIR is
	begin
		process(e,a)
		begin
			case e is
				when '1' => y <= a;
				when '0' => y <= 'Z';
				when others => y <= 'X';
			end case;
		end process;
		b <= y;
	end ARCH;

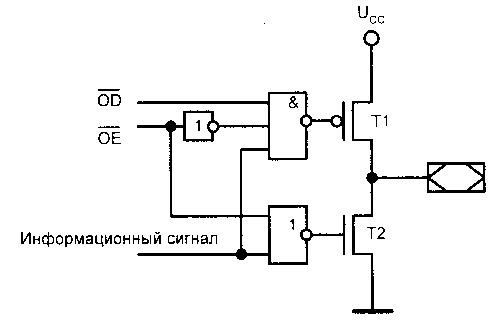

Выходной элемент
(может работать как с открытым коллектором, так и с высоким импедансом).

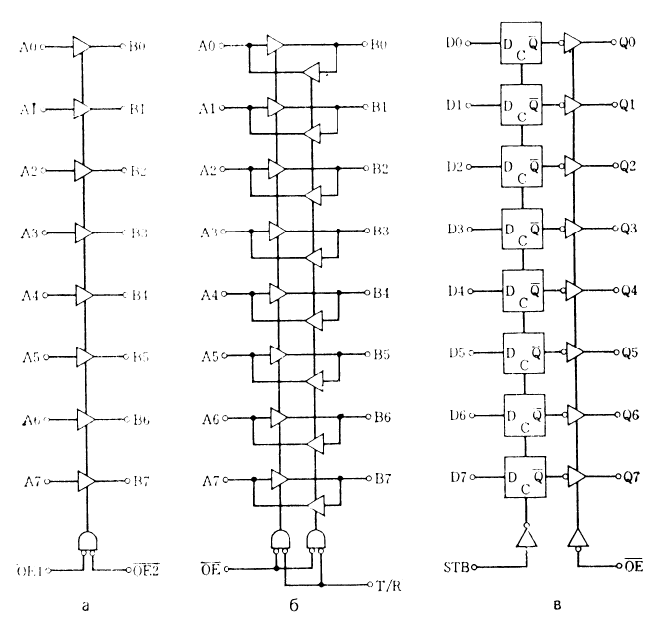

(a) - буфер шины
(б) - приемопредетчик шины
(в) - регистр-фиксатор шины

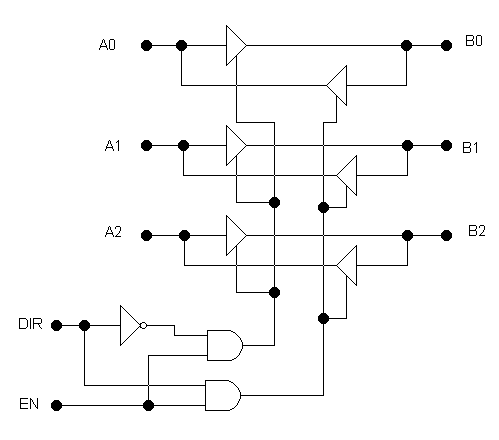

Двунаправленный шинный формирователь.





Активный bus holder
