20.1. ЦАП


  ЦАП



Def
===
	ЦАП (Цифрово-аналоговый преобразователь)
	[DAC (Digital-Analog converter)] - устройство, которое преобразует
	входной цифровой сигнал в аналоговую форму (напряжение).


		Типы DAC
		/       \
	     R-2^NR     R/2R
      binary-weighted	stairstep
      	   input	лестничного
	с весовыми         типа
	 регистрами


Изображение DAC (ANSI):






  ЦАП на весовых регистрах

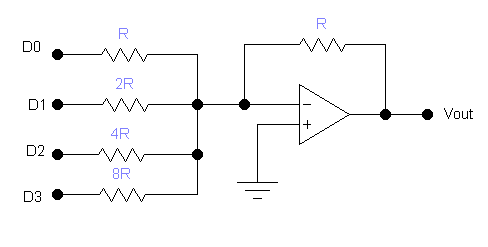

Принципиальная схема DAC 4-бита на весовых регистрах:



Идея: цифровые сигналы ослябляются в пропорциональное весу разряда
      число раз, затем суммируются суммирующем ОУ.

Недостатки DAC на весовых регистрах:
      Очень трудно сделать пропорциональные резисторы
      (особенно внутри микросхемы).
      Результат: 1% ошибки у 7 бита = 2% ошибки у 6 = 256% ошибки у нулевого.





  ЦАП лестничного типа

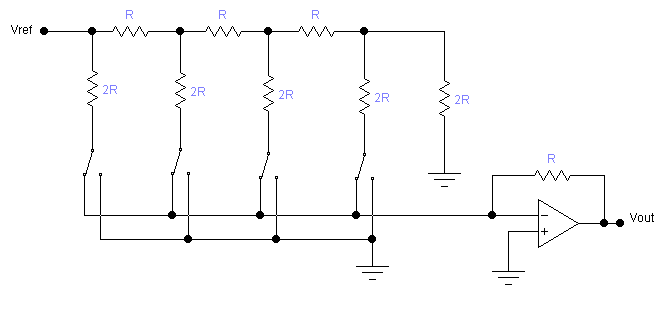

Принципиальная схема DAC лестничного типа (на 4 бита):



Основная идея ЦАП: Базовое входное напряжение Vref делится на резисторах R
(на каждом вдвое). Затем каждый каскад ключем соединяется с выходом
(нарисованы обычные переключатели для простоты схемы, понятно что в
реальном оборудовании ключи электронные). Подключенные напряжения на выходе
суммируются и проходят через операционный усилитель.

Резисторы R и 2R сделать внутри микросхемы гораздо проще.
Кроме того высококачественные ЦАП доводят до кондиции корректируя эти
резисторы на подложке с помощью лазера.




  ЦАП интегрирующего типа


Еще существует ЦАП интегрирующего типа [Timed Integrator DAC]
Его основная идея - значение выводится на счетчик который на время
пропорциональное значению открывает вход который заряжает конденцатор
при операционном усилителе.

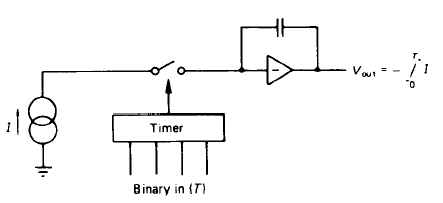

ЦАП интегрирующего типа

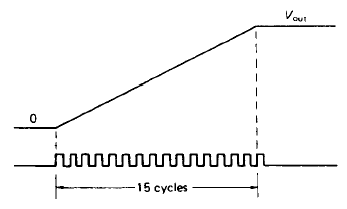

Временая диаграмма работы ЦАП интегрирующего типа:







  Ошибки и характеристики ЦАП


	Разрешающая способность
	Точность

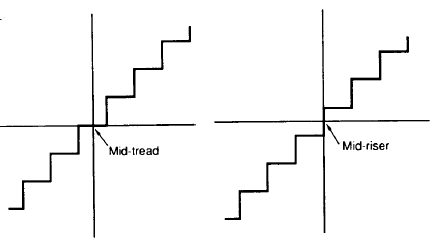

	Погрешность смещения нуля

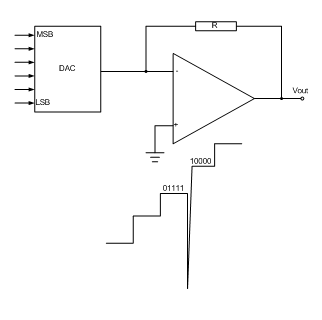

	Время установки сигнала
	Монотонность

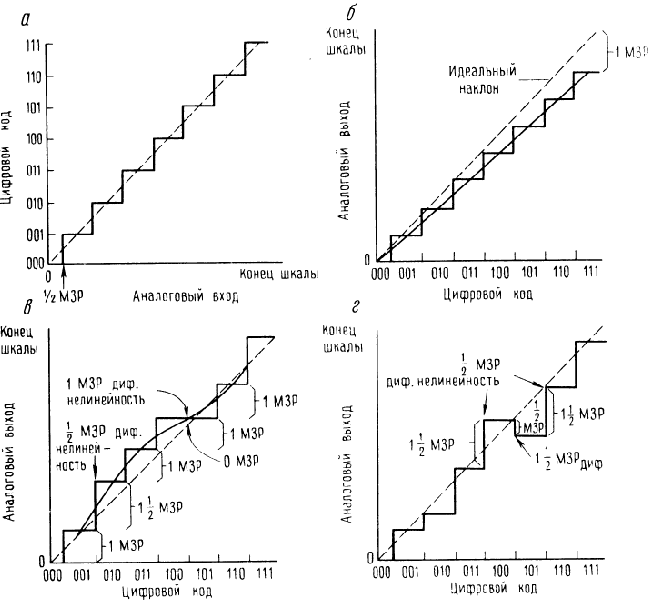

Ошибки DAC:











Модель DAC на Verilog-AMS:

// N-bit Digital to Analog Converter
`include "disciplines.vams"
module dac (out, in, clk);
	parameter integer bits = 8 from [1:24]; // resolution (bits)
	parameter real fullscale = 1.0;         // output range is from 0 to fullscale (V)
	parameter real td = 0;                  // delay from clock edge to output (s)
	parameter real tt = 0;                  // transition time of output (s)
	parameter real vdd = 5.0;               // voltage level of logic 1 (V)
	parameter real thresh = vdd/2;          // logic threshold level (V)
	parameter integer dir = 1 from [-1:1] exclude 0; // 1 for rising edges, -1 for falling
	output out;
	input clk;
	input [0:bits-1] in;
	voltage out, clk;
	voltage [0:bits-1] in;
	real aout;
	integer weight;
	genvar i;
	analog begin
		@(cross(V(clk) - thresh, dir) or initial_step) begin
			aout = 0;
			weight = 2;
			for (i = bits - 1; i >= 0; i = i - 1 ) begin
				if (V(in[i]) > thresh) begin
					aout = aout + fullscale/weight;
				end
				weight = weight*2;
			end
		end
		V(out) <+ transition(aout, td, tt);
	end
endmodule
