20.2. АЦП


  AЦП


Def
===
	AЦП (Аналогово-цифровой преобразователь)
	ADC (Analog-Digital converter) - устройство, которое преобразует
	входной аналоговый сигнал (напряжение) в цифровую форму.


Изображение ADC (ANSI):



		АЦП
	 ________|________
	/        |        \
Интегрирующие Поразрядно  Паралельные
            уравновешенные





  Интегрирующие АЦП

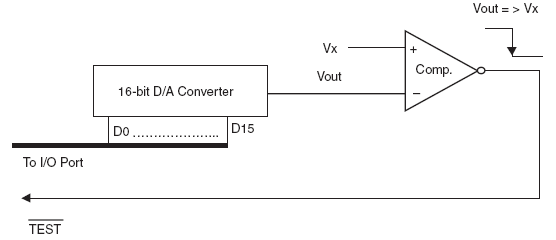

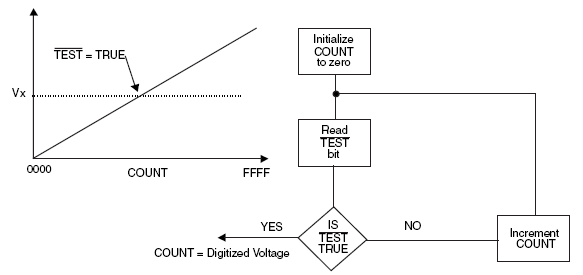

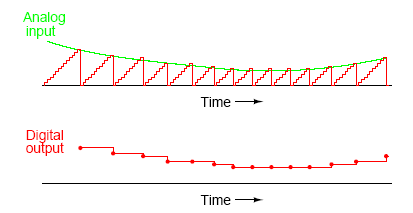

Интегрирующий {Ступенчатый} (Digital Ramp) (StairStep-Ramp)  АЦП
        внутри цифровой счетчик, регистр, ЦАП, и компаратор на ОУ.
	В начале цикла счетчик сбрасывается в 0.
	И начинает считать, напряжение все увеличивается и когда
	оно достигнет входного и компаратор это скажет, то
	регистр запишет текущее состояние и цикл повторится
	медленно, но дешево.

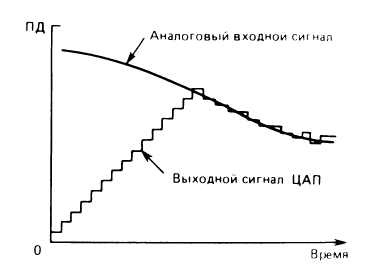

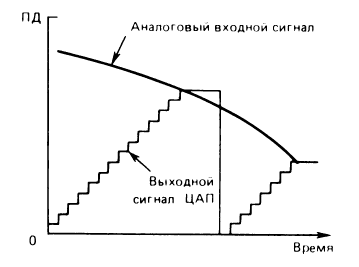

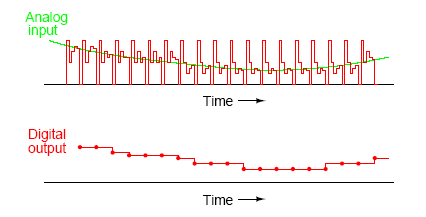

Идея ступенчатого АЦП:

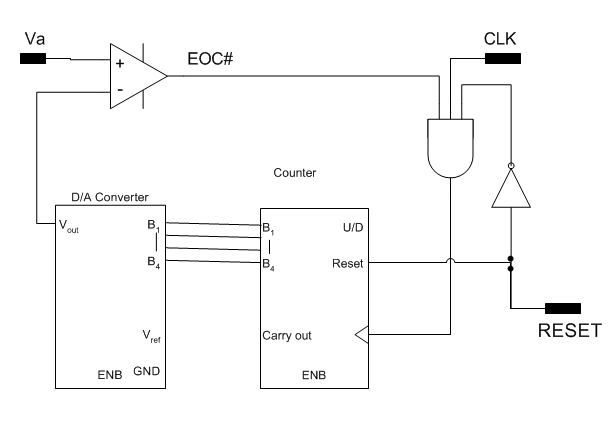

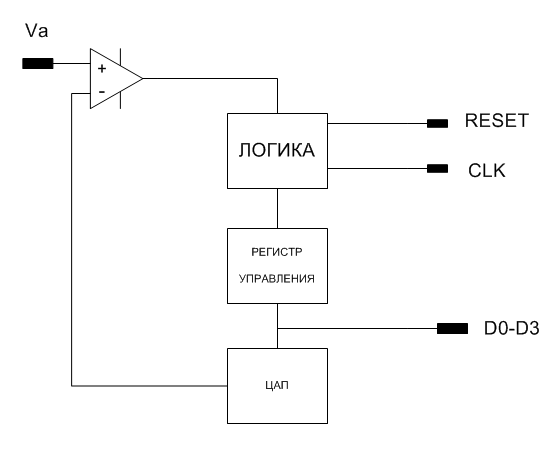

Принципиальная схема ступенчатого АЦП (на 4 бита):



У интегрирующего АЦП результат преобразование чуть больше чем сигнал.

Часто вообще делают software вариант:
То есть не счетчик, а регистр загружаемый программно.







Двойной интегрирующий АЦП

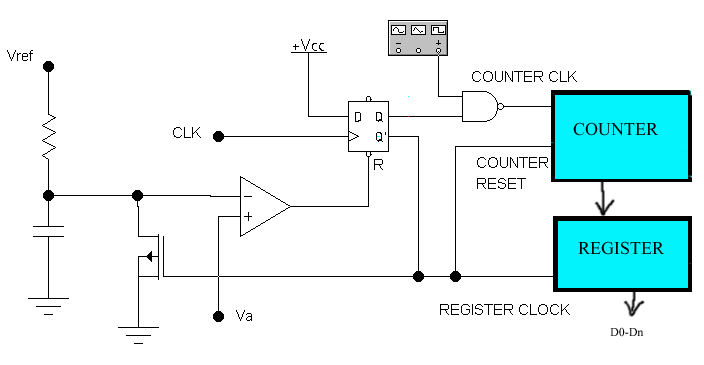

Для повышения точности используют двойной интегрирующий АЦП:

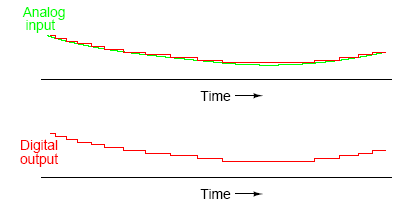

Следящий АЦП:
	начинает как ступенчатый потом отслеживает изменения
	(результат что-то среднее между паралельным и ступенчатым).

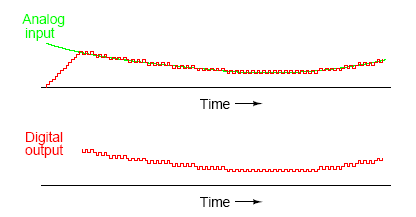

Идея следящего АЦП:









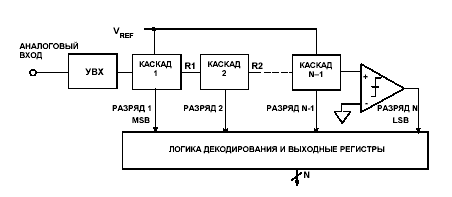

  Поразрядно-уравновешенный АЦП


Поразрядно-уравновешенный АЦП похож на ступенчатый, но вместо счетчика в
нем используется управляющая схема которая подбирает биты в цифровом
представлении.

Плюсы:
	Время преобразование постоянно и не зависит от величины сигнала.
	Не слишком большая схема (по сравнению с паралельным АЦП).

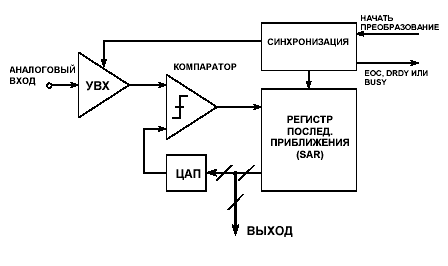

Схема поразрядно-уравновешенного АЦП.

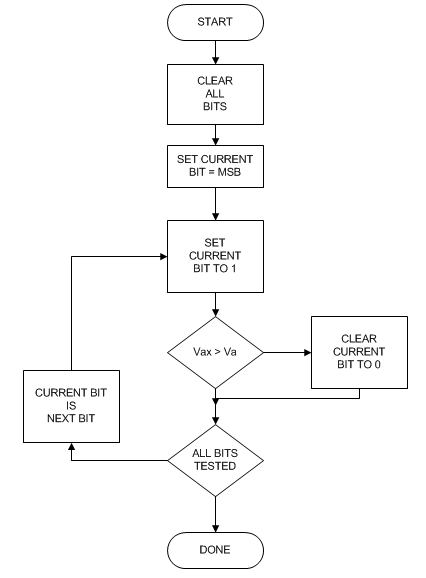

Алгоритм работы поразрядно-уравновешенного АЦП:



Времмая диаграмма работы поразрядно-уравновешенного АЦП:



У поразрядно-уравновешенного АЦП результат преобразование чуть
меньше чем сигнал.




  Паралельный АЦП


Паралельный АЦП (Flash)
	состоит из большого количества компараторов на ОУ
	самые быстрые, но и самые дорогие

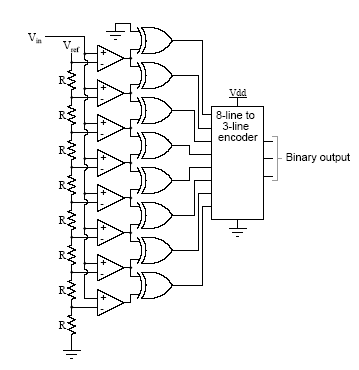

Принципиальная схема паралельного ADC (на 2 бита):



Основная идея АЦП. Базовое напряжение Vref делится на N равных частей
резисторами R, и поступает на входы операционных усилителей.
На каждом усилителе если Vref(i) меньше чем Vin то на выходе будет 0,
иначе 1. Результат в конкретный момент записывается в регистр REG,
затем приоритетный шифратор CD кодирует его в двоичный код, который
в тот же момент записывается в выходной регистр REG2 из которого выбираются
данные.

Временная диаграмма:



На самом деле будут биения, лучше использовать код Грея:




Реальные ADC как правило имеют более 1024 Vref(i) каскадов.

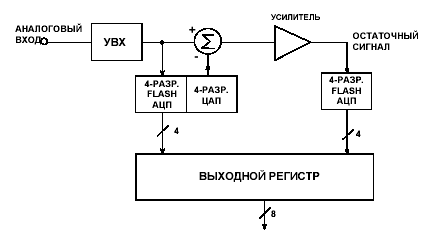

  Конвеерный АЦП


Недостаток паралального АЦП - слишком много элементов.
Это обходится следующим образом.
Паралельный АЦП делится на каскады.



Каскад состоит из парелельного АЦП с малюм числом бит, ЦАП и схемы
аналогового вычитания.

В результате на следущий каскад идет уже ток для более младших бит.




  Ошибки АЦП

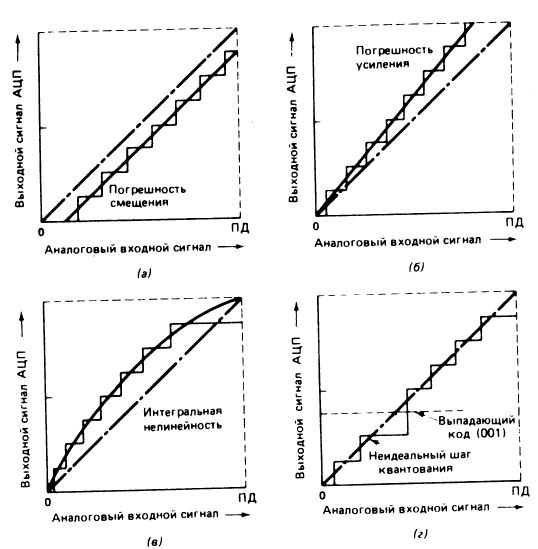

Ошибки ADC:






  Быстродействие и стоимость

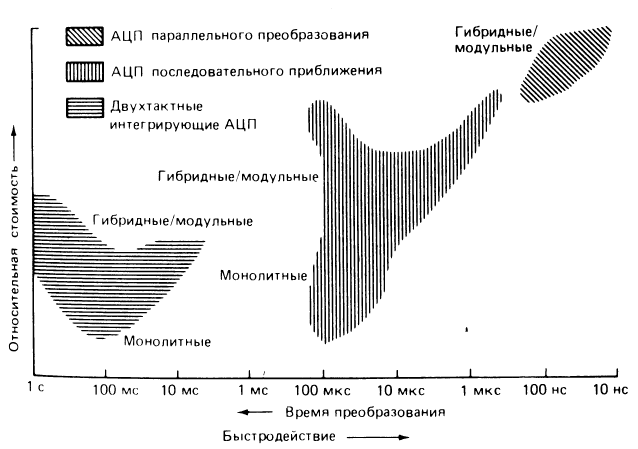

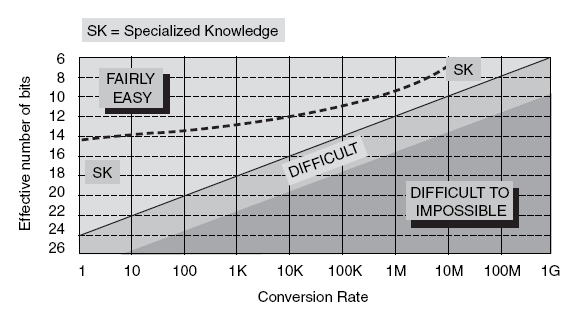

Быстродействие и стоимость АЦП:







  Сложность построения






Модель ADC на Verilog-AMS:

// N-bit Analog to Digital Converter
`include "disciplines.vams"
module adc (out, in, clk);
	parameter integer bits = 8 from [1:24];// resolution (bits)
	parameter real fullscale = 1.0; // input range is from 0 to fullscale (V)
	parameter real td = 0;          // delay from clock edge to output (s)
	parameter real tt = 0;          // transition time of output (s)
	parameter real vdd = 5.0;       // voltage level of logic 1 (V)
	parameter real thresh = vdd/2;  // logic threshold level (V)
	parameter integer dir = 1 from [-1:1] exclude 0; // 1 for rising edges, -1 for falling
	input in, clk;
	output [0:bits-1] out;
	voltage in, clk;
	voltage [0:bits-1] out;
	real sample, midpoint;
	integer result[0:bits-1];
	genvar i;
	analog begin
		@(cross(V(clk)-thresh, +1) or initial_step) begin
			sample = V(in);
			midpoint = fullscale/2.0;
			for (i = bits - 1; i >= 0; i = i - 1 ) begin
				if (sample > midpoint) begin
					result[i] = vdd;
					sample = sample - midpoint;
				end else begin
					result[i] = 0.0;
				end
				sample = 2.0*sample;
			end
		end
		for (i = 0; i < bits; i = i + 1) begin
			V(out[i]) <+ transition(result[i], td, tt);
		end
	end
endmodule
