25.0 SRAM (СТАТИЧЕСКАЯ ПАМЯТЬ)

SRAM (Static Random Access Memory)


обозначение памяти SRAM 16x1 (16 бит).
DIN/ANSI

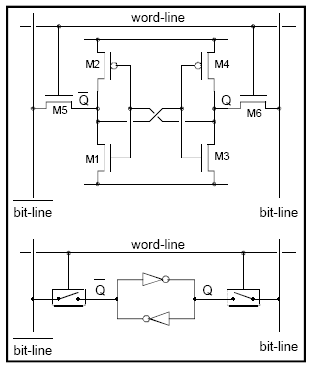

Вот так выглядит ячейка SRAM построенная по CMOS технологии.

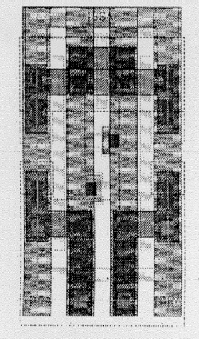

Топология:

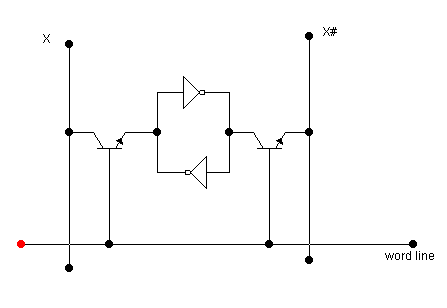

Запись в ячейку:
	Устанавливают X, X' = X#
	затем активируют линию word line.

Чтение ячейки:
	активируют линию word line.
	если ячейка хранит 1 то  X = 1, X' = 0
	если ячейка хранит 0 то  X = 0, X' = 1




	+-----+    +------------+

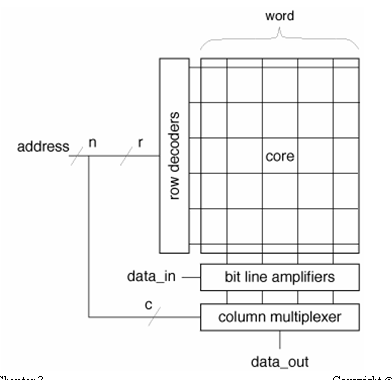

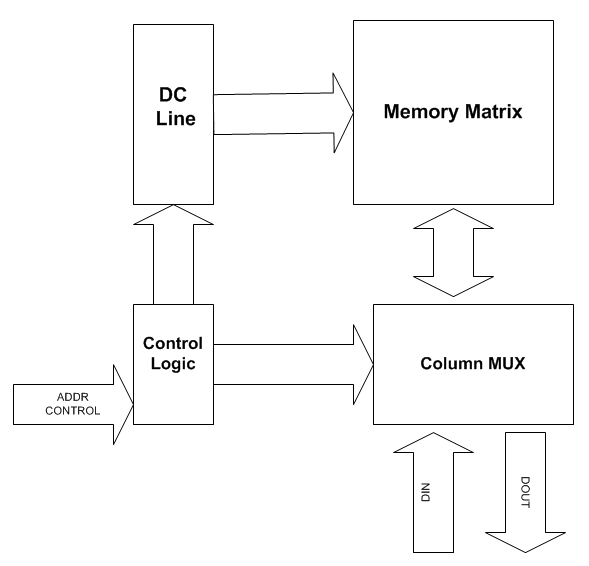

A0	| DC  |    |  Memory    |
  ====>	|Line |--->|  Matrix    |
Ai	|     |    |            |
	+-----+    +------------+
		     ^  ^  ^
	             |  |  |
		     V	V  V
Ai+1	+-----+	   +------------+
   ====>| Ctl |--->|   MUX      |
An	|     |    +------------+
EN ---->|     |      ^      |
WE ---->|     |      |      |
	+-----+      |      V
	             DI     DO


EN - Enable
WE - Write Enable
DI - Data in
DO - Data out







Поведенческая модель Generic SRAM на VHDL:

	library ieee;
	use ieee.std_logic_1164.all;

	entity gsram is
		generic(
			data_width : integer := 8;
	        	addr_width : integer := 8);
		port(
			DI : in std_logic_vector((data_width-1) downto 0);
	    		EN : in std_ulogic;		-- Enable
		        WE : in std_ulogic;		-- Write enable
		        RST: in std_ulogic; 		-- Reset
		        CLK: in std_ulogic; 		-- Clock
	  	        ADDR : in std_logic_vector((addr_width-1) downto 0);
	                DO:  out std_logic_vector((data_width-1) downto 0));
	end gsram;


	architecture Beh of gsram is
        	constant depth      : integer := 2 ** addr_width;
		constant TR	    : time    := 5 ns;
		type mem_type is array(depth-1 downto 0) of
				 std_logic_vector(data_width-1 downto 0);

		function a_value(BV:in std_logic_vector) return natural is
			variable E: natural := 0;
		begin
			for i in BV'LOW to BV'HIGH loop
				E := E * 2;
				if BV(i) = '1' then
					E := E + 1;
				elsif BV(i) /= '0' then
					report "Wrong bit";
					E := 0;
					exit;
				end if;
			end loop;
			return	E;
		end a_value;

	begin
		process(clk)
			variable mem:mem_type;
		begin
			if rising_edge(clk) then
				if (EN = '1') then
					if (RST = '1') then
						do <= (others => '0');
					elsif (WE = '1') then
						mem(a_value(addr)) := di;
					elsif (WE = '0') then
						do <= mem(a_value(addr)) after TR;
					end if;
				end if;
			end if;
		end process;
	end beh;

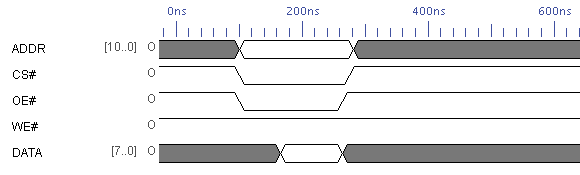

  Времеменные диаграммы


Чтение:



Запись:

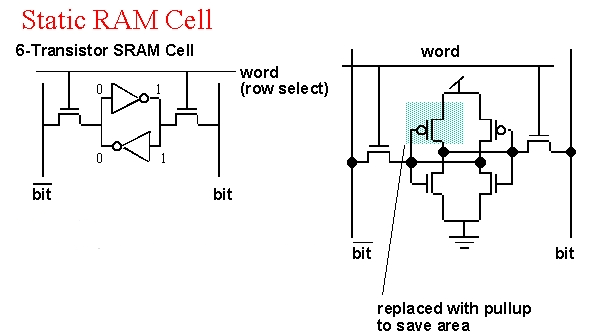

  Оптимизация


Оригинальная 6T ячейка:



Оптимизация:

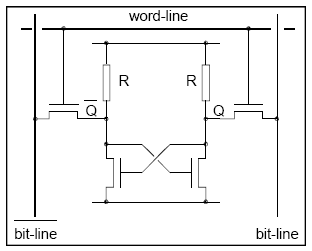

Результат (4T ячейка):







  Многопортовая память


Иногда требуется чтобы к памяти были паралельные обращения
в одно и тоже время (естественно не на запись в одну и ту же ячейку)
[Например процессор и видеоадаптер в видеопамять].
Можно сделать так что бы к ячейке могли иметь доступ сразу
несколько клиентов:

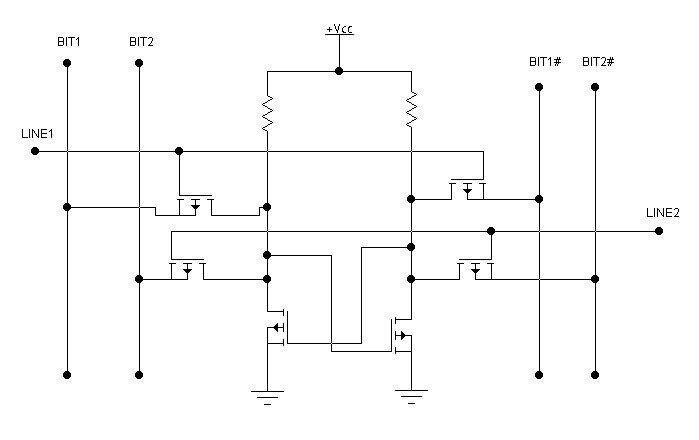

Пример такой структуры на транзисторах.
(Очень похожа на ячейку SRAM, но в целях уменьшения числа транзисторов
используются не 2 инвертора для хранения, а 2 транзистора).






  CMOS RAM


Почему на материнской плате батарейка?
Что бы работали часы. А в часах еще находится CMOS RAM.
Где и хранятся настройки BIOS. Ее мало (не больше 256 байт).
Она CMOS значит мало жрет т.к. не переключается.
Все транзисторы закрыты в tristate - идет только ток утечки.


Как же все это запитанно?




Когда есть питание все работает от сети, когда нет то от батареи.
