25.1. ROM

ПЗУ (постоянное запоминающее устройство)
ROM (read-only memory)

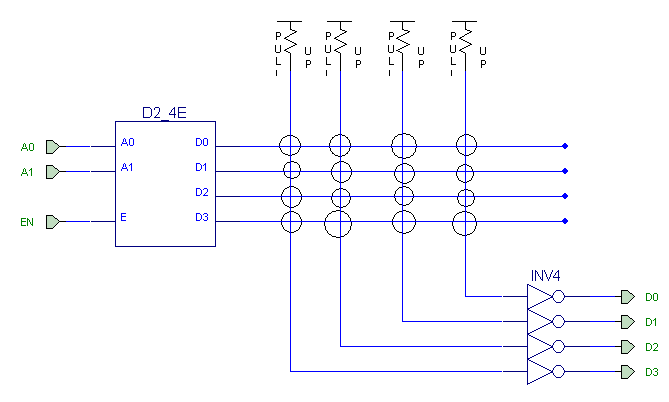

Пример ROM 4x4  (16 бит)

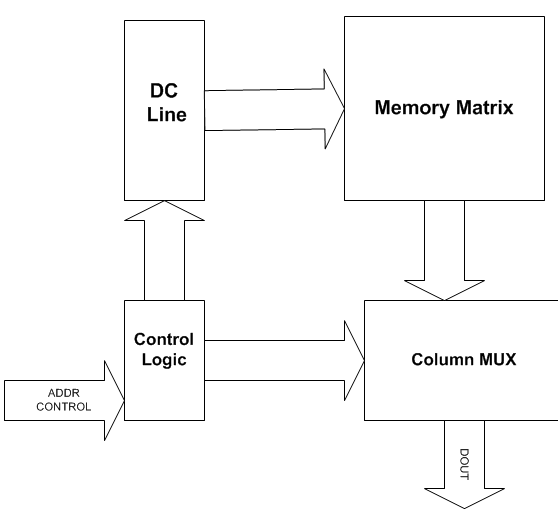

ПЗУ состоит из дешифратора и матрицы памяти.
В матрице памяти в каждом кружочке может быть а может не быть ячейка ПЗУ.




Диодное ПЗУ - ячейка ПЗУ сделана на диодах
Когда линия Ci выбрана дешифратором диод пропускает ток на выходную
линию Yi.


Транзисторное ПЗУ - ячейка сделана на транзисторе.
Когда линия Yi выбрана дешифратором транзистор открыт и доводит уровень
линии Ci до 0 (Ci подпитывается от питания).




Поведенческая модель ROM на VHDL:
(ROM c конкретным содержанием на 16 байт):

	library ieee;
	use ieee.std_logic_1164.all;

	entity VROM16 is
		port(
	     		X : in std_logic_vector(0 to 3);
	     		Y : out std_logic_vector(0 to 7));
	end VROM16;

	architecture Example of VROM16 is
		signal	S:std_logic_vector(0 to 7);
	begin
		process(X,S)
		begin
			case X is                                   -- Data
				when "0000" => S <= "11111111";     -- FF
				when "0001" => S <= "11101110";     -- EE
				when "0010" => S <= "11011101";     -- DD
				when "0011" => S <= "11001100";     -- CC
				when "0100" => S <= "10111011";     -- BB
				when "0101" => S <= "10101010";     -- AA
				when others =>   S <= "00000000";   -- 00
			end case;
			Y <= S;
		end process;
	end Example;
