25.3. EPROM И EEPROM




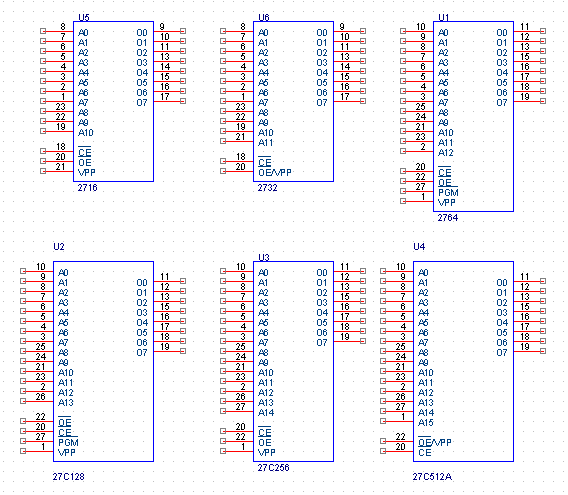

EPROM - это программироваемое ПЗУ (стираемое ультрафиолетовыми лучами).
В EPROM используются транзисторы с плавающим затвором.
(Как правило микросхема имеет сверху окошко, заклеенное наклейкой,
через которое ее можно стирать.
Кстати были варианты и без окошка, которые стирались ренгеновскими лучами,
но населению это не сильно нравилось ;)

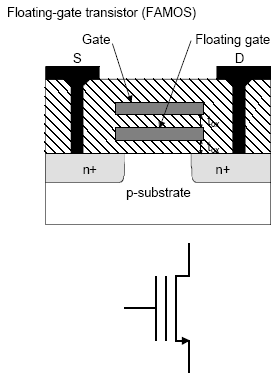

Транзистор с плавающим затвором:

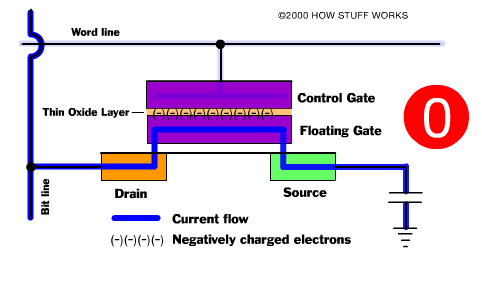

В состоянии 0:

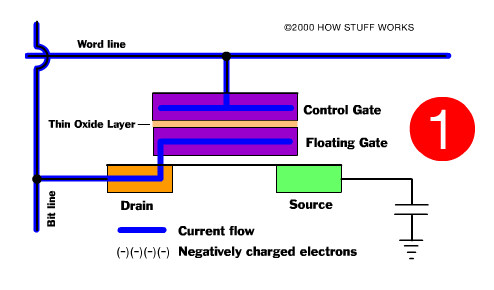

В состоянии 1:






Ячейка EPROM идейно очень похожа на ячейку транзисторного ROM










  EEPROM

EEPROM - Electrical Erased Programming ROM

В отличии от EPROM EEPROM стирается не ультрафиолетовыми лучами
а электрическим током (порядка 12V, сейчас есть и более низковольтные варианты).




В чем отличие EEPROM от Flash:

  EEPROM - 2T структура
  Flash  - 1T структура

Собственно говоря этот лишний транзистор предохраняет ячейку от стирания.
В EEPROM мы можем стереть отдельную ячейку памяти.
Во Flash мы стираем целый блок. В результате Flash более плотно упакован,
но стирание не random access, а блочное.

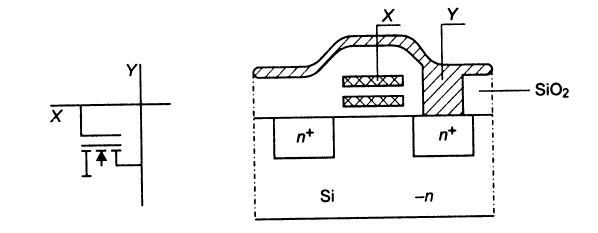

1T структура:

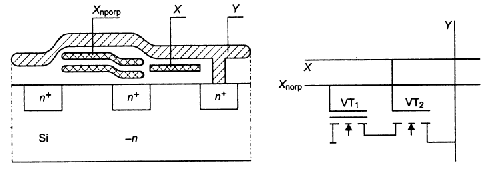

2T структура:
