25.3.1. FLASH

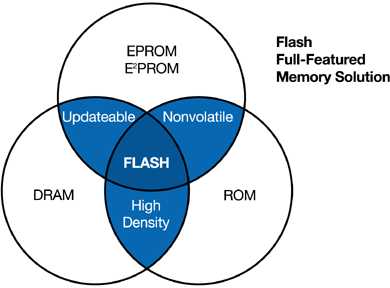

FLASH - это программироваемое ПЗУ с электрическим стиранием.
Во Flash также как и в EPROM используются транзисторы с плавающим
затвором.

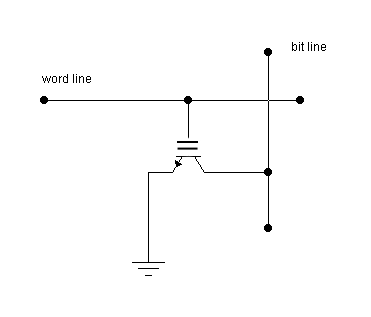

Ячейка FLASH выглядет как ячейка EPROM, только у нее другие электрические
характеристики, которые позволяют разрядить плавающий затвор электрически
не прибегая к УФ.

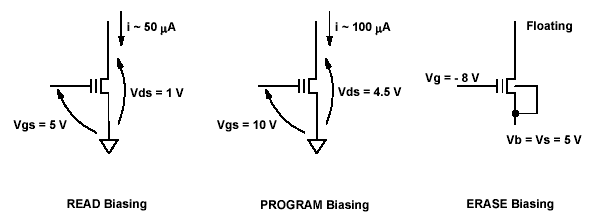

Транзистор с плавающим затвором в разных режимах:

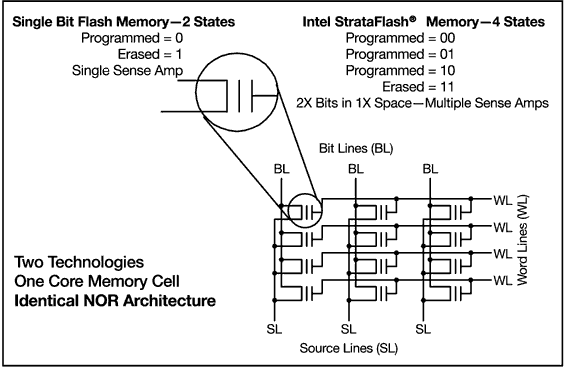

Strata Flash - технология разработанная Intel позволяющая хранить более
одного бита в ячейке.
Идея: использовать не наличие/отсутствие заряда в плавающем затворе (1 бит),
      а оценивать его количество (2 бита).

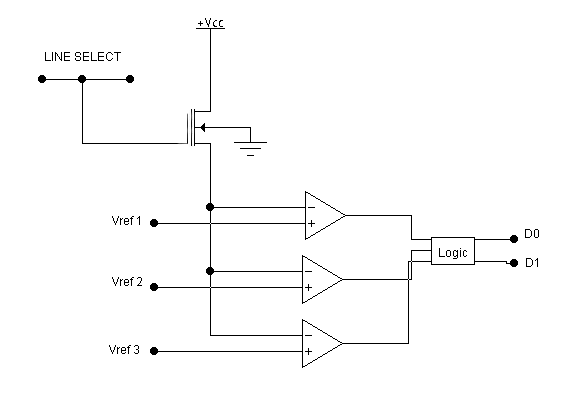

Пример реализации:




Операционные усилители используются для сравнения уровня напряжения.
Logic в конце вырабатывает двоичный код из сигналов выданных опареционными
усилителями:

	--------------------------------
	OP3	OP2	OP1  |	Result
	---------------------+----------                      	заряд затвора
	0	0	0    |	00		нет сигнала  	   0
	0	0	1    |  01		слабый сигнал      0.33FULL
	0	1	1    |  10		средний сигнал	   0.66FULL
	1	1	1    |	11		cильный сигнал	   FULL
	--------------------------------

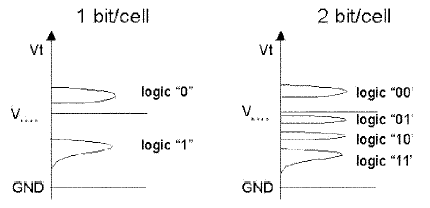

Уровни выходных сигналов плавающего транзистора во Flash:





Mirror Bit Flash

AMD сделала Mirror Bit Flash.

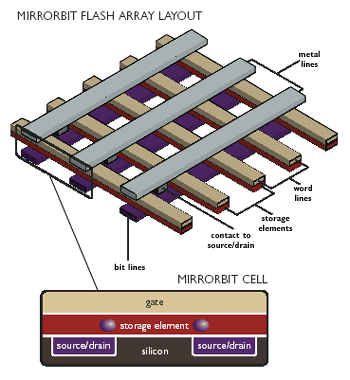

В одном транзисторе хранятся два бита за счет того что линии стока и истока
меняется местами. Заряд накапливается в углах.

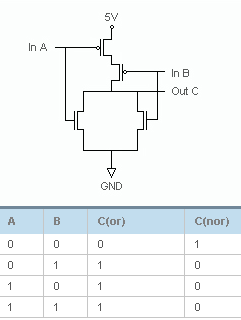

  NOR Flash

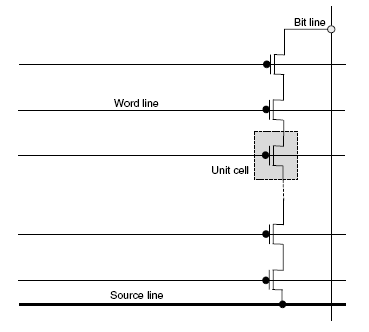

NOR Flash - основная идея: все транзисторы закрыты.
Если транзистор выбран, то в зависимости от состояния плавающего
затвора он либо не открывается, либо открывается пропуская землю
на линию бита.
(Линия бита тянется ко всем ячейкам, и линия земли тоже).

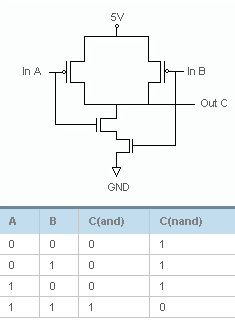

  NAND Flash

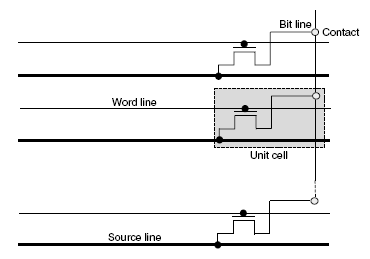

NAND Flash - основная идея: ячейки в цепочку друг за другом
Если транзистор не выбран то пропускают сигнал, если выбран то зависит
от плавающего затвора. Он либо пропускает сигнал либо нет.
(Плюсы: не надо тащить линии земли и бита по кристаллу - занимает
меньше места,
Минусы: работает медленнее).

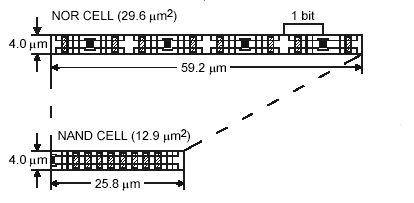

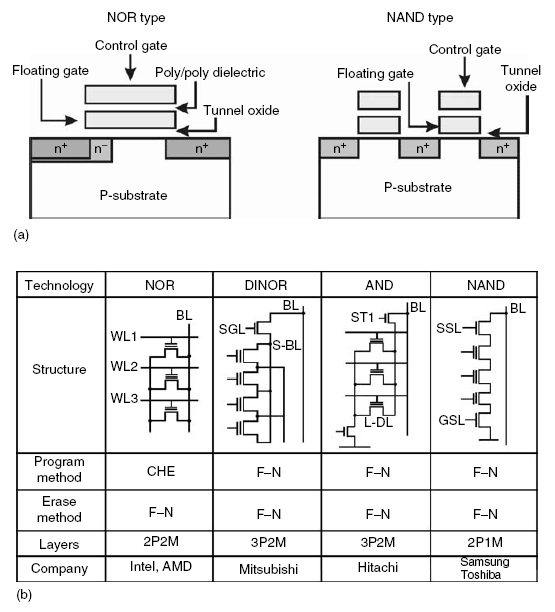

Сравнение размера NOR и NAND Flash:









3D структуры

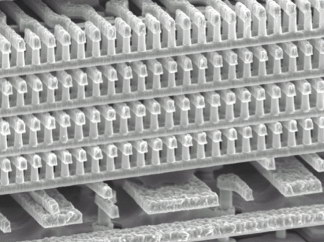

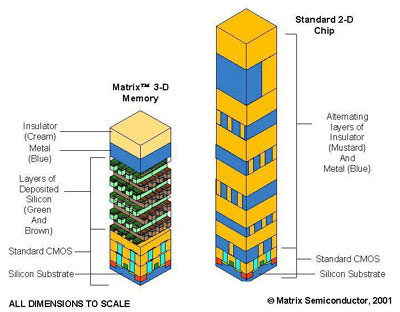

Компания Matrix разработала 3х мерные Flash структуры

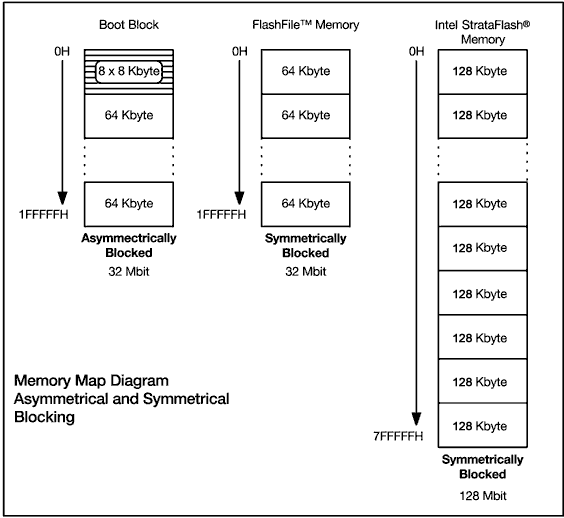

Организация Flash
