30.4. BUS INTERFACE UNIT

BIU (Bus Interface Unit) - узел который осуществляет доступ к внешней шине.
Это ворота процессора во внешний мир.

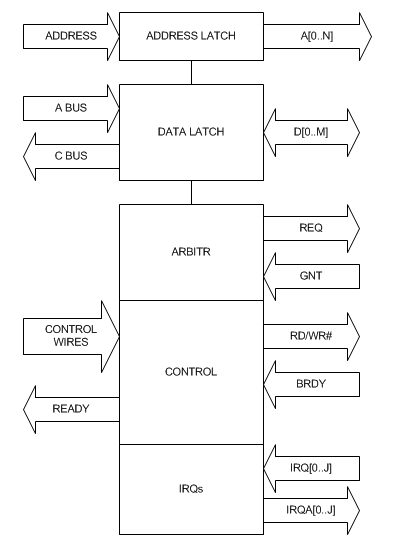

Структура BIU:



BUI состоит из буферных регистров для адресса и данных,
схем управления арбитражем и шиной, а так же логики для приема прерываний.

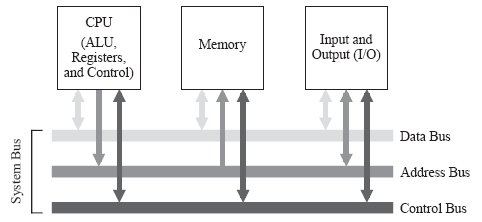

Шина:
		Протокол
		Сигналы и синхронизация
		(Множество проводов)
		Электрические характеристики
		Физические и механические характеристики

Операции на шине называются транзакциями.
Основные типы транзакций - чтение и запись

Синхронный протокол - все сигналы на шине привязаны к CLK.
Асинхронный протокол.





Сигналы шины:
Типичные сигналы шины
 -----------------------------------------
Адресс    -- >	 A[0..N]        Шина адресса 	(Address Bus)
Данные	< -- >   D[0..M]        Шина данных  	(Data Bus)
Управление	 RD/WR#		Чтение/Запись   (Read/Write)
		 BRDY		Готовность шины (Bus Ready)
		 RESET		Сброс		(Reset)
Прерывания	 IRQ[0..J] 	Запрос прерывания  (Interrupt Request)
		 IRQA[0..J] 	Подтверждение прерывания (Interrupt Acknowledge)
Арбитраж	 REQ[0..K]	Запрос арбитража (Bus Request)
		 GNT[0..K]	Выдача арбитража (Bus Grant)
		 BUSY		Шина занята
		 LOCK		Захват шины
Разные		 CLK		Тактовый сигнал процессора (Clock)
		 BCLK		Тактовый сигнал шины (Bus Clock)
		 Vcc		Питание
		 GND		Земля  (Ground)
 -----------------------------------------


THIS SECTION IS UNDER CONSTRUCTION

TODO: Типовые процессорные шины:
	Zilog Z80
	8088
	486




  Zilog Z80

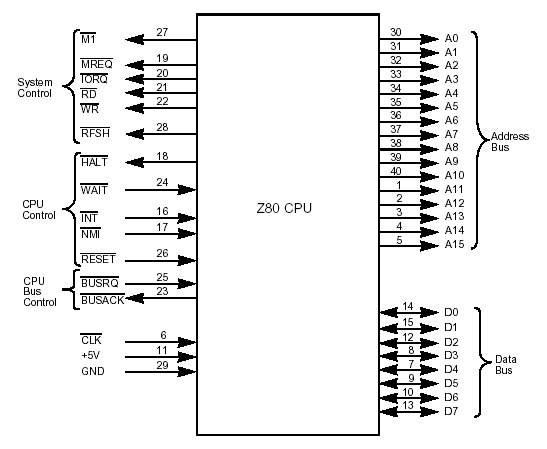

Рассмотрим процессорную шину микропроцессора Zilog Z80:

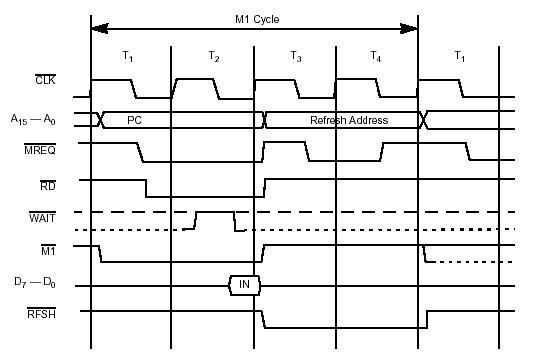

Выборка комманды из памяти:

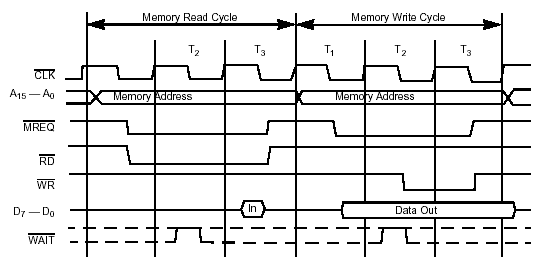

Обращение к памяти:

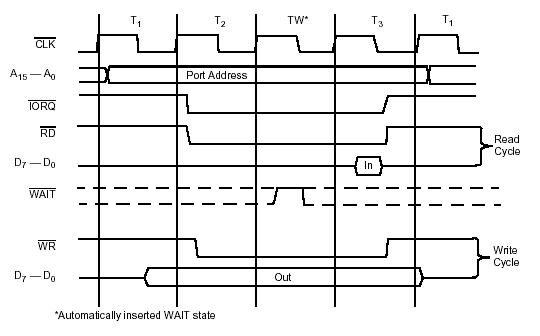

Обращение к вводу/выводу:

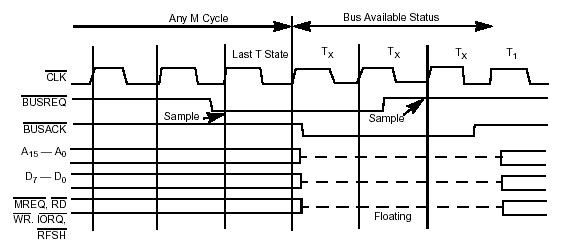

Арбитраж:

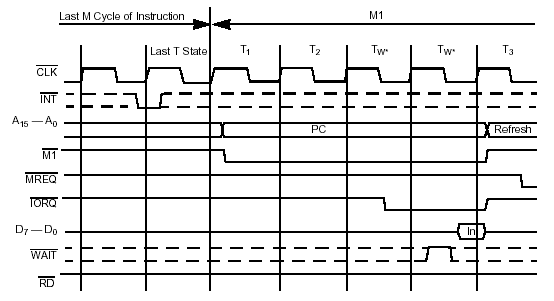

Обработка прерывания:
