30.4.1. АРБИТРАЖ ШИНЫ


  THIS SECTION IS UNDER CONSTRUCTION

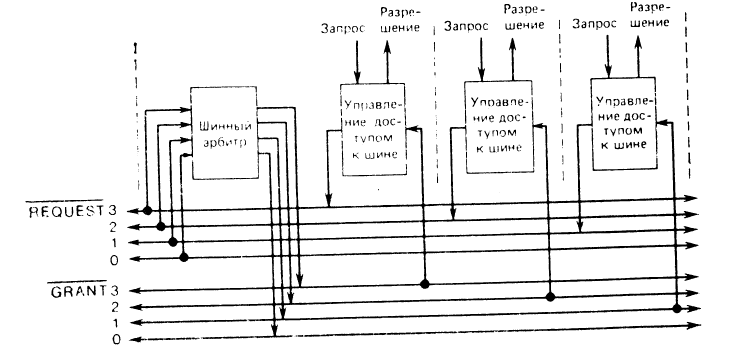

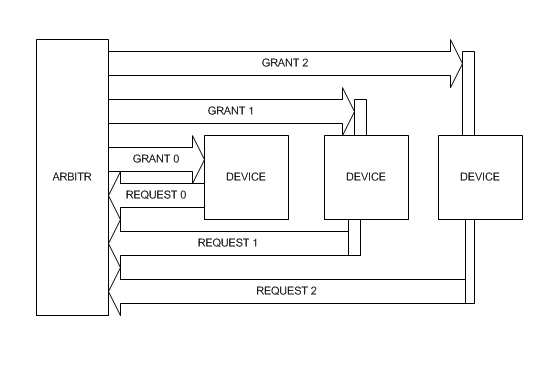

  Централизовааный арбитраж

(BUSY сигнал не показан).


Каждое устройство имеет свои линии REQ (запрос шины) и GNT (предоставление
шины). Все линии сходятся к устройству арбитр шины. Оно решает кому
предоставлять шину.

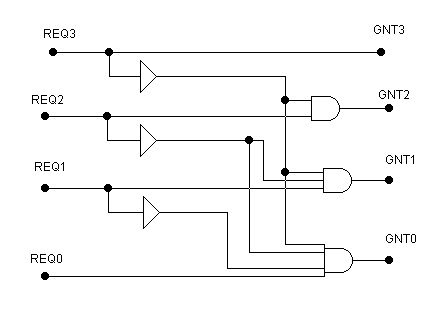

Пример арбитра для централизованного арбитража
(устройство 3 наиболее приоритетное, 0 - наименее приоритетное)

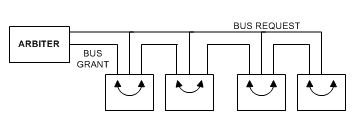

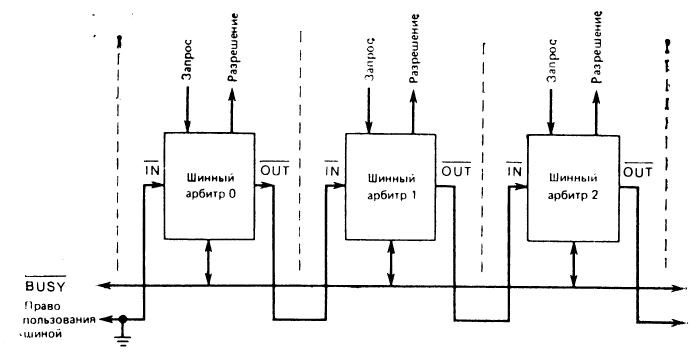

  Последовательный арбитраж

(BUSY сигнал не показан).



Все устройства которые хотят шину выставляют REQ и разрывают
линию GNT.
Затем слушают GNT. То устройство у которого по GNT приходит
сигнал выиграло арбитраж.

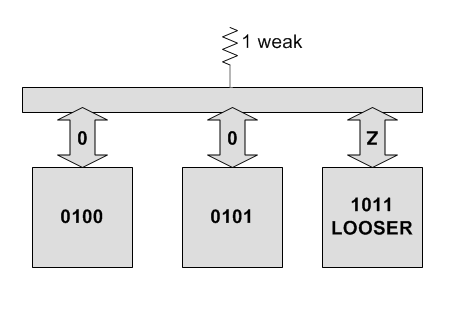

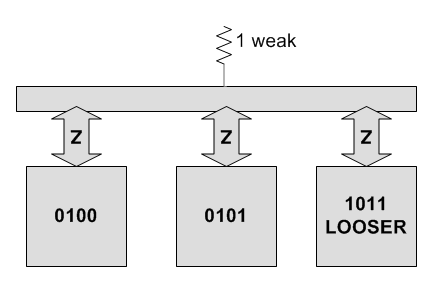

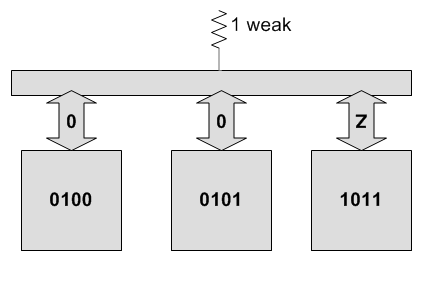

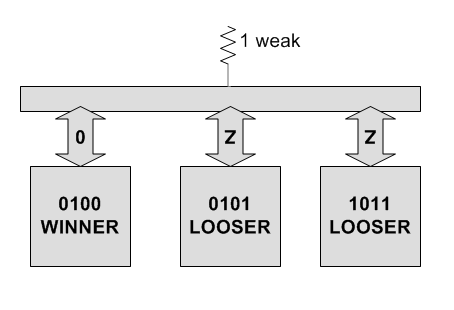

  Арбитраж по номеру устройства


  THIS SECTION IS UNDER CONSTRUCTION


Очень любят в последовательных шинах.
Когда идет начало цикла - все устройства которые хотят шину выставляют свой
код на нее. То устройство у которого номер меньше побеждает.
