50.17. АППАРАТНАЯ ПОДДЕРЖКА ОТЛАДКИ


  THIS SECTION IS UNDER CONSTRUCTION



Программное обеспечение надо отлаживать в процессе разработки.

	Single Step mode
	Однобайтовая команда Trap для отладки
	Отладочные регистры
	ICE




  Single Step Mode


Ставится сооветствующий флаг в регистре флагов, после этого процессор
после каждой инструкции будет вызывать Debbuging Exception
(в процессе вызова exception регистр флагов будет сохранен (как правило в стеке),
а бит отвечающий за single step будет сброшен.
После возврата из exception содержимое регистра флагов будет востановлено
и снова будет single step.




  Однобайтовая команда Trap


Отладчик может ставить после интересующей его инструкции однобайтовую (CISC)
или стандарнтного размера (RISC) команду которая вызывает Debbuging exception.

Например для x86 - это команда:

	CCh	INT 3

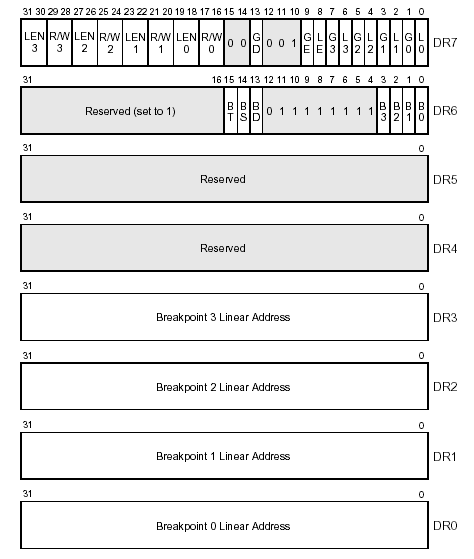

  Отладочные регистры


Современные процессоры имеют отладочные регистры которые помогают установить
несколько точек прерываний с дополнительными условиями:
	на область памяти или ввода/вывода
	на выполнение действий типа
		чтение
		запись
		выполнение





TODO: Примеры отладочных регистров для нескольких семейств CPU




  ICE

	ICE (In Circuit Emulator). После выполнения инструкции процессор
останавливает работу аппаратно, а содержимое регистров и внцтренних структур
можно получить и/или изменить через специальные входы/выходы.
