51. АРХИТЕКТУРА ВВОДА-ВЫВОДА


  THIS SECTION IS UNDER CONSTRUCTION

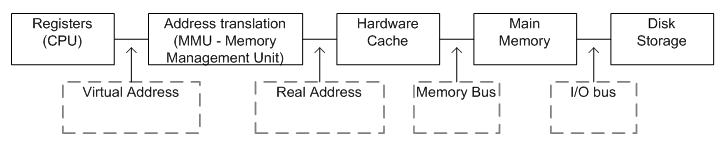

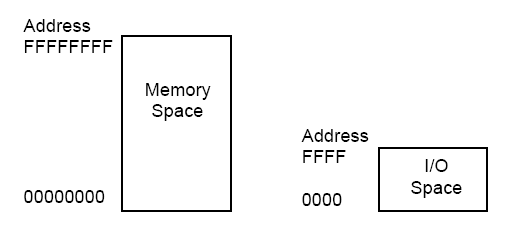

  Адрессное пространство ввода/вывода


		     Ввод/Вывод
			|
	   +------------+--------------+
	   |            |              |

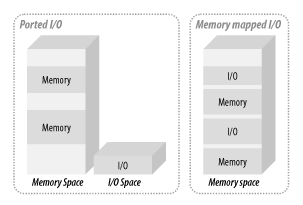

	Ячейки	       Ячейки      Специализированное
    в пространстве       в         встроенное
        памяти         I/O space   Hardware
                		   (Пример: 80186,
				    или serial port на 8085)


















		       Ввод/Вывод
		(в архитектуре общая шина)
			  |
	 +----------------+-------------------+
	 |                |                   |
	PIO		 DMA		Аппаратным путем
     программным       аппаратным	через специализированный
     путем через       путем через 	процессор ввода/вывода
	CPU		 DMA		(пример: 8089)
		     |                                    |
		     +------------------------------------+
			По окончанию может быть запрос на прерывание




		         Ввод/Вывод
		  (в архитектуре без общей шины)
			    |
		     +------+---------+
		     |                |
		Процессорная	 Коммутирующие
		   сеть		 переключения





  PIO и DMA


PIO:

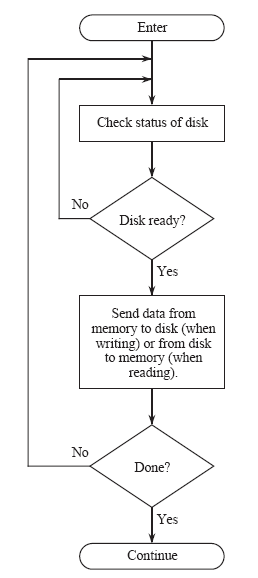

Чистое PIO с блокированием:

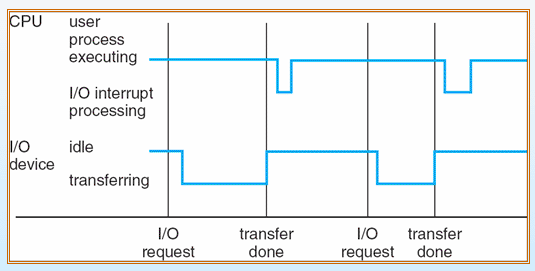

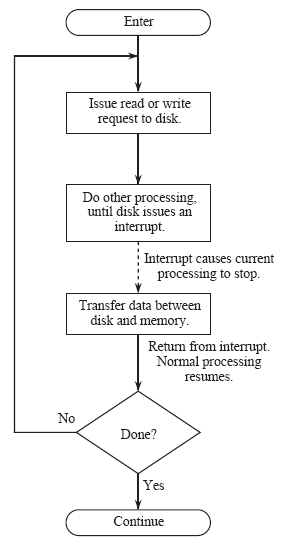

PIO с ожиданием прерывания:

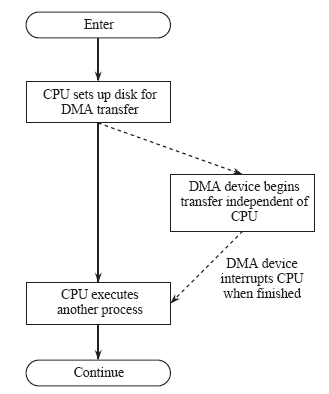

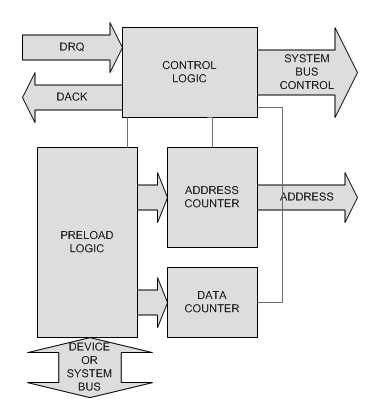

DMA:

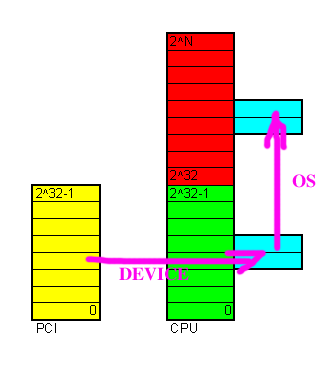

Возникают проблемы при различном размере адрессного пространствы системы и
bus-master карты:

Наиболее известные примеры:
	------------------------------
        система   шина	комментарий
	------------------------------
	2^32	  2^24	  ISA (16-бит)
	>2^32	  2^32	  PCI (32-бит)
	------------------------------
поэтому операционной системе приходится делать двойную буфферизацию
размещая буфера в младшей памяти, что бы карта смогла осуществить в них ввод/вывод.

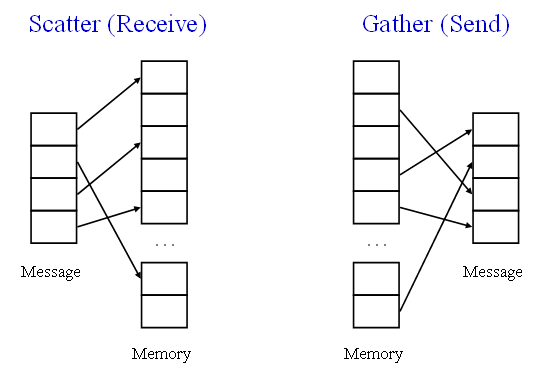

  Scatter/Gather

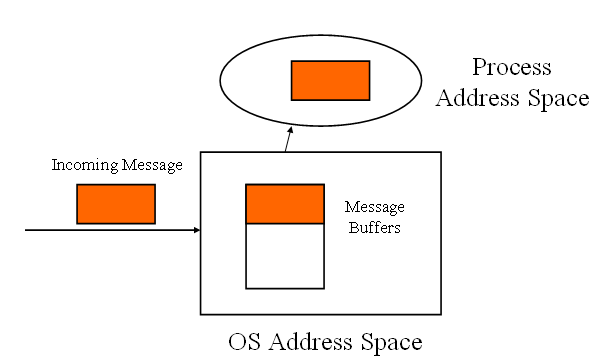

Проблема: двойная буфферизация

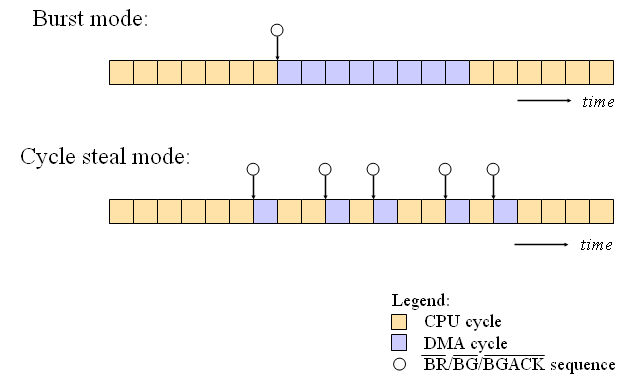

  DMA burst

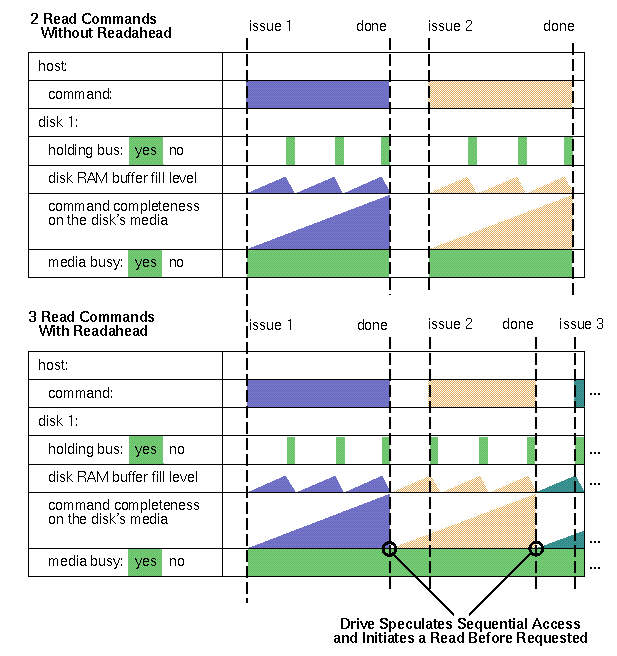

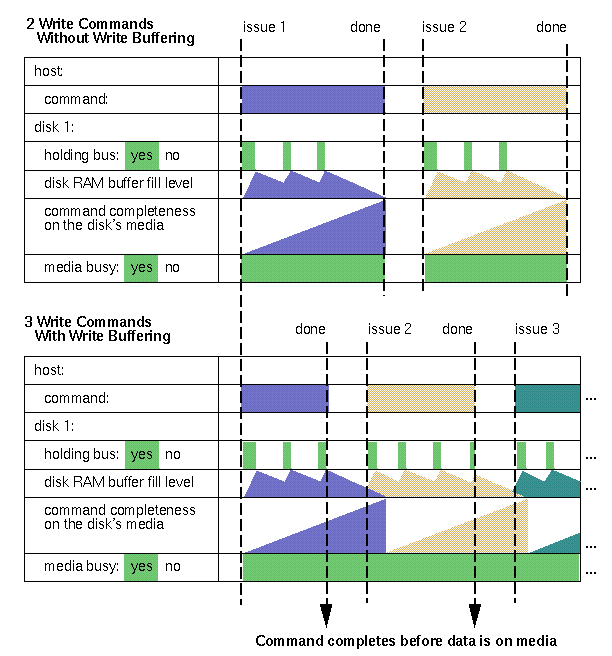

  Упреждающее чтение и буферизованная запись

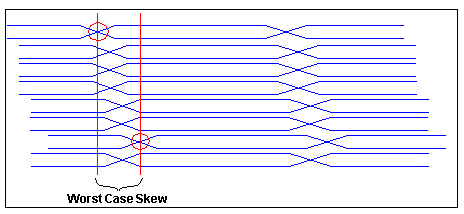

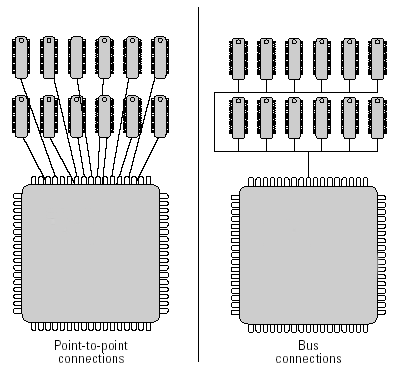

  Последоватеьные и паралельные шины

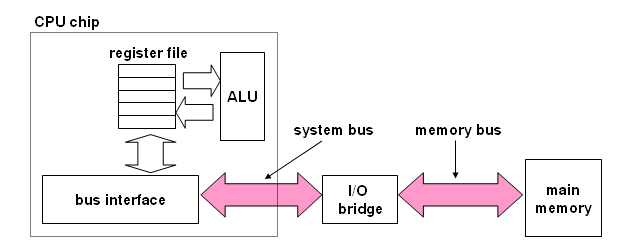

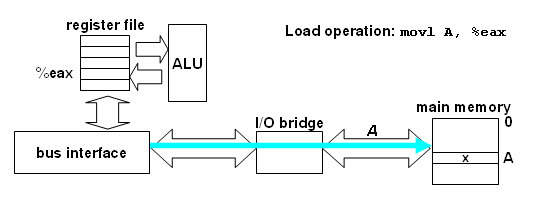

  Хабовая архитектура


Hub - буферизирует

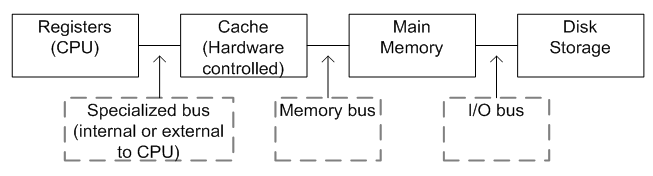

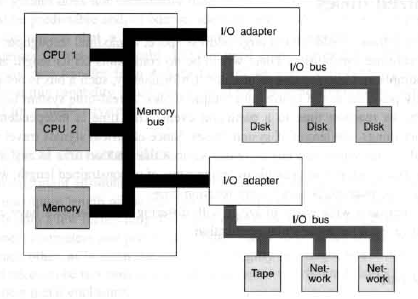

  Шины ввода вывода





Например SCSI:
	Возможна ситуация когда CD-Recorderу дают команду, он выдает команду
	CD-ROM и копирует с него данные на себя. При этом все происходит
	внутри I/O Bus (в данном случае - SCSI) и процессорная шина
	совершенно не загружена данными.
