55.3.4. СРЕДЫ ОБЩЕГО ДОСТУПА

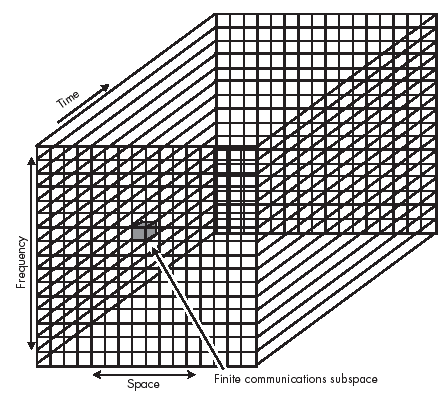

В случае когда несколько станций имеют одновременный независимый доступ
к среде передачи возникают среды общего доступа.




FDMA

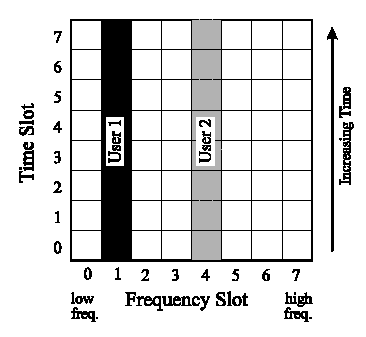

FDMA Frequency Division Multiple Access разные станции на разных частотах




SDMA

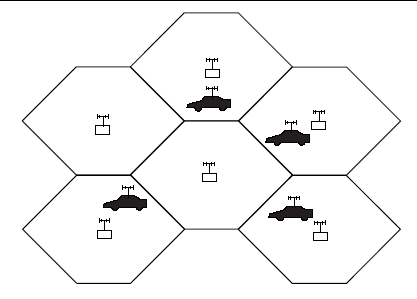

SDMA Space Division Multiple Access в огороде бузина, а в Киеве дядька все они в реальном мире, но друг другу не мешают т.к. разнесены в пространстве. 105.2 FM - у нас одно, в NY - другое, в LA - третье

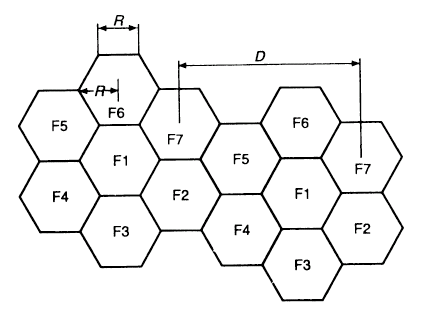

Реально делают SDMA + разделение частот по направлениям. Только SDMA:

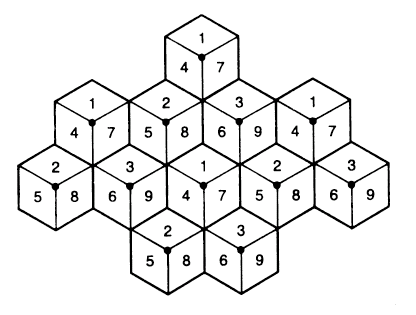

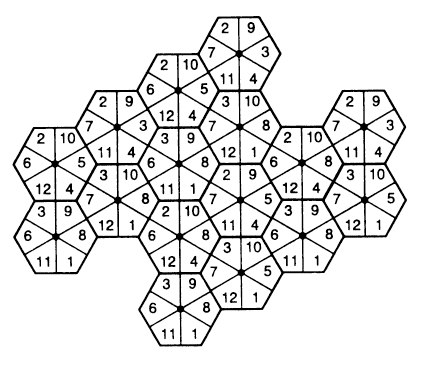

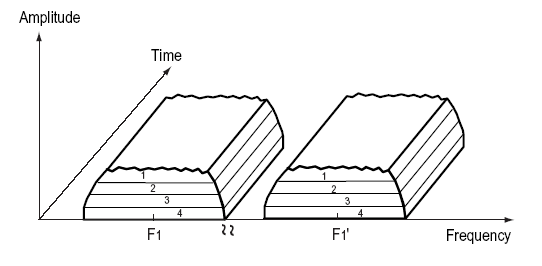

SDMA + частотное разделение по направлениям




TDMA

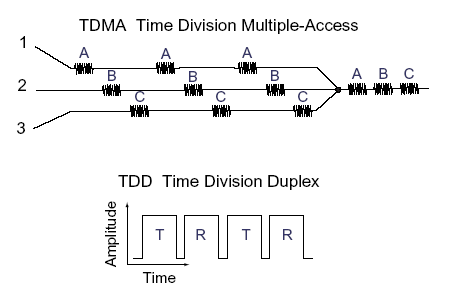

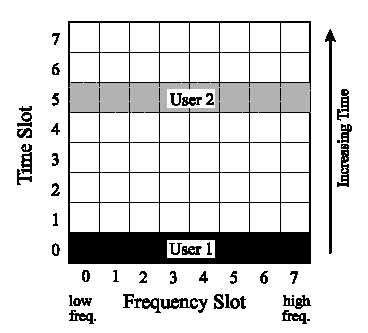

TDMA Time Division Multiple Access разные станции в разное время



TDMA-FDD TDMA with Frequency Division Duplex. станция передает только в свой слот времени и принимает только в него одновременно на разных частотах TDMA-TDD TDMA with Time Division Duplex. станция принимает и передает на одной частоте только в свои слоты времени но не одновременно.


CDMA

CDMA Code Division Multiple Acess (with very large bandwidth) станция использует полосу частот гораздо шире чем ей надо


CDMA-FH

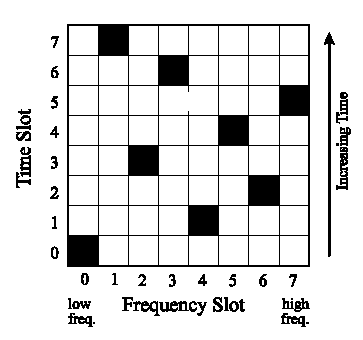

FH (Frequency Hoping) со сменой частоты [BlueTooth] CDMA-FH:


DS-CDMA

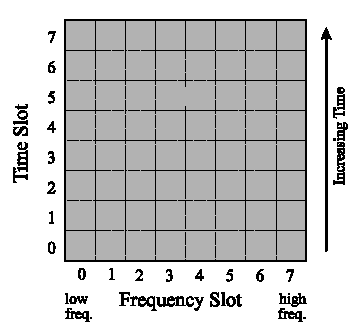

DS-CDMA (Direct Sequence CDMA) Пересылается широкий спектр содержащий сигналы сразу для нескольких станций. Станция делает преобразование Фурье умножая принятый сигнал на последовательность уникальную для станции. Важно чтобы эти последовательности были ортогональные или почти ортогональные. [IEEE 802.11] DS-CDMA:

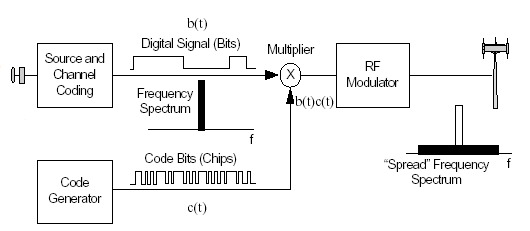

DS-CDMA посылка:

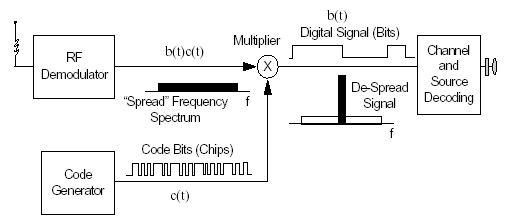

DS-CDMA прием:

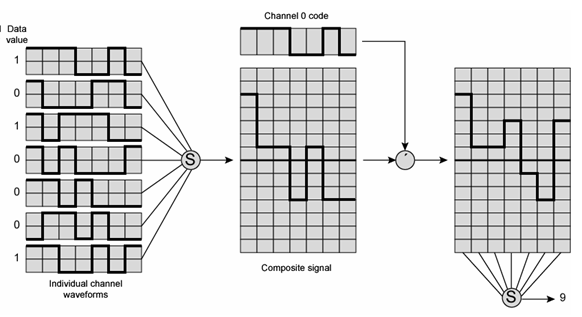

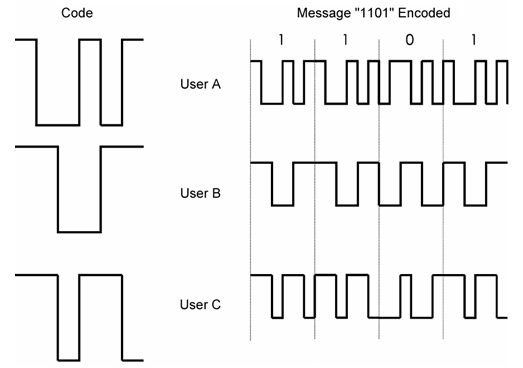

Процесс формирования кодов на посылку (DS-CDMA):

Формирование несущей в DS-CDMA:


OFDM

OFDM Orthogonal Frequency Division Multiplexing сразу передаются данные для всех на разной частоте Приемники выделяют данные на своих частотах используя преобразование Фурье. Это делается путем умножения на свою частоту. [смотри раздел 71.2.1 for more information] Данные для канала 1 OFDM:

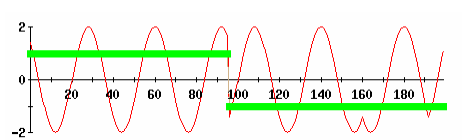

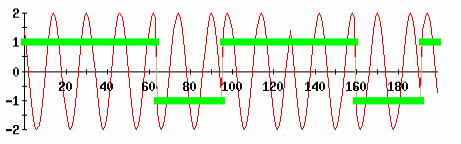

Данные для канала 2 OFDM:

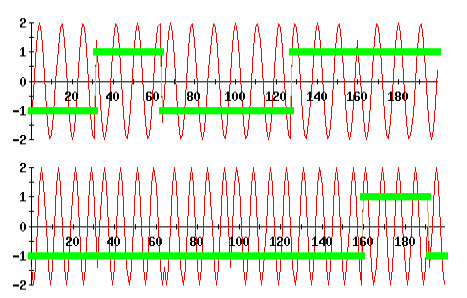

Данные для каналов 3 и 4 OFDM:

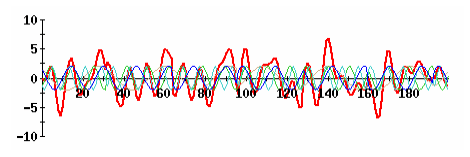

Результатирующая несущая OFDM:


CSMA

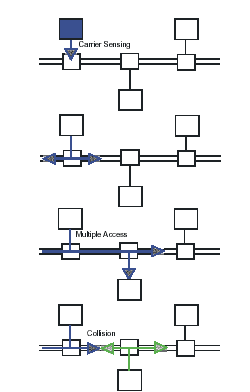

CSMA Carrier Sense Media Access станция слушает несущюю и передает только когда она свободна [Ethernet]



Станция 1 начала передавать сигнал (т.к. media свободна).

Станция 2 начала передавать сигнал (т.к. media свободна) Возникла коллизия (когда пакеты столкнулись, но ее еще никто не видел).

Станция 2 увидев коллизию (и передав меньше 32 байтов Ethernet) прекратила передачу. Станция 1 заметила коллизию Теперь они обе будут ждать некоторое случайное время до попытки снова передать данные. ВАЖНО: Минимальная длинна пакета данных должна быть такова что бы в тот момент пока пакет еще передается отправителем он достиг границ физической media. Это диктует ограничения на длинну сегмента. Возможны более интересные варианты CSMA: циклический опрос схемы с маркерами (TokenRing)
