55.3.5. ОСНОВНЫЕ НЕСУЩИЕ СРЕДЫ


  THIS SECTION IS UNDER CONSTRUCTION

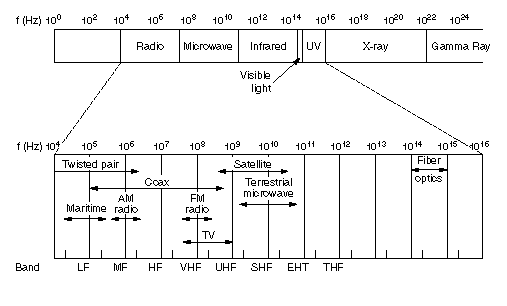

		            Несущие среды
	                  /            \
	            Проводные        Безпроводные
	            (wire)            (wireless)
                   /       \                 \
          Электрический    Оптоволокно       Эфир
             кабель                 \
	   /    |    \                \
    Ленточный   |   Коаксиальный        \
      кабель	|    кабель               \
                |                +---------+--------+
	      Витая              |                  |
	       пара         Одномодовое        Многомодовое
						|        |
					    градиентное ступенчатое









  Электрический кабель

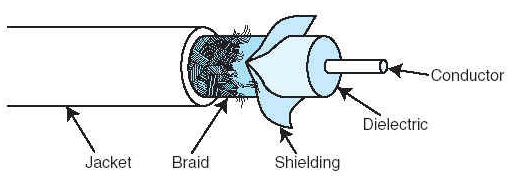

Коаксиальный кабель:

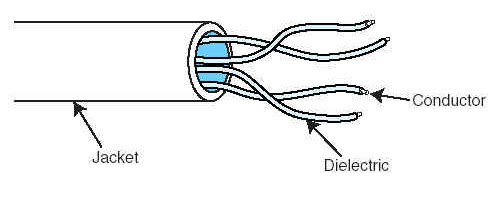

Витая пара:



	-----------------------------------
	Category 1	Телефония
	Category 2	IBM  1MHz
	Category 3	16MHz
	Category 4	20MHz
	Category 5	100MHz
	Category 6	250MHz
	Category 7	660MHz  (только STP, причем shield и на кабели и на сигналах)
	-----------------------------------

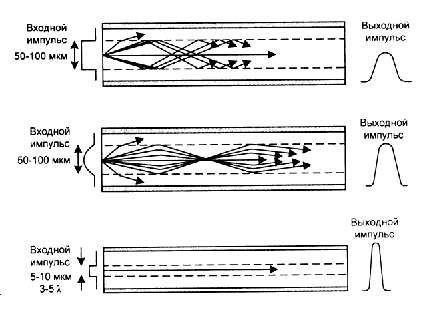

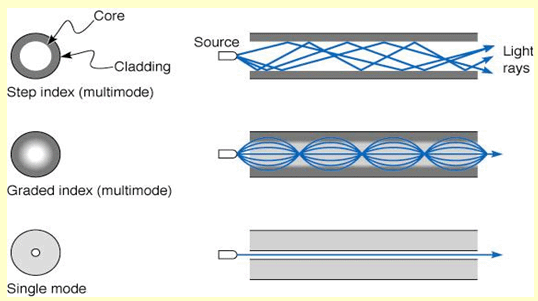

  Оптоволокно








SMF (Single Mode Fiber)
MMF (Multi  Mode Fiber)

В данном случае Mode - угол отражения луча.





  Эфир


			Эфир
		       /    \
		спутниковая  ....
		связь

Спутниковая связь:



Диапазоны частот используемых в спутниковой связи:
	---------------------------------------------
	Диапазон   Низходящая  GHz  Восходящая
	---------------------------------------------
	L		1.5		1.6
	S		1.9		2.2
	C		3.7-4.2		5.925-6.425
	Ku		11.7-12.2	14.0-14.5
	Ka		17.7-21.7	27.5-30.5
	---------------------------------------------

Почему именно такие диапазоны?
Поглощение или отражение  атмосферой в других диапазонах.

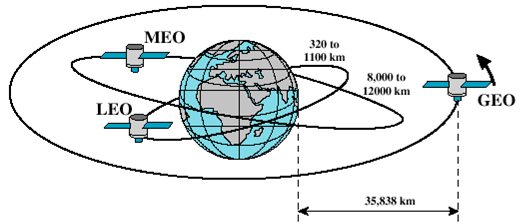

GEO:
На GEO спутники нельзя вешать ближе чем 3 угловых градуса друг от друга.
На GEO плохая связь в районах северного и южного полюса.

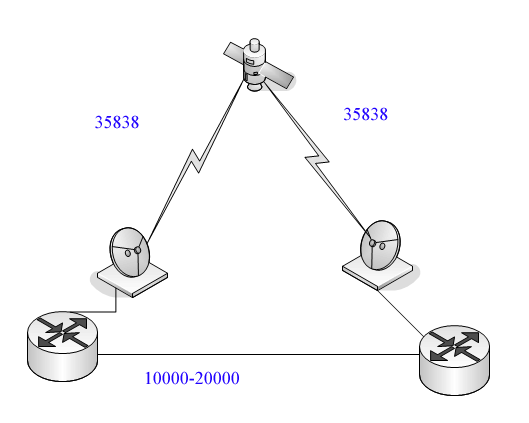

Большая задержка:
	скорость света ~ 298000 км/сек
	высота GEO     ~ 35838  км
	задержка   = 2 * 35838 / 298000 = 0.24 сек

Для сравнение оптоволокно на 10000 км
	задержка    = 10000 / 298000    = 0.03 сек

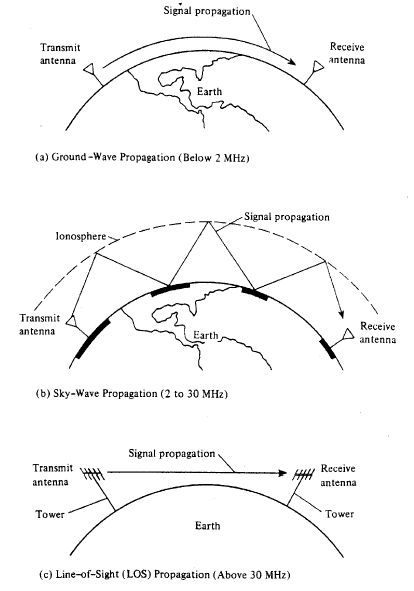

Связь в прямой видимости (микроволны)
итд
