55.3.5.1. ВОЛНОВОЕ СОПРОТИВЛЕНИЕ КАБЕЛЯ

Кабель можно представить как совокупность сегментов малого размера, каждый
из которых имеет сопротивление индуктивность и емкость:

	R = Ro dz
	L = Lo dz,	где dz - кусочек длинны.
	C = Co dz




Имеем телеграфные уравнения:

	Ro*I + L*dI/dt = - dU/dz
	-dI/dz = Co*dU/dt

Решая их с соответствующими граничными условиями получаем

	Rz = SQRT(Lo/Co)  - волновое сопротивление кабеля.

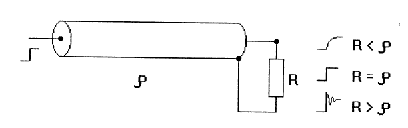

Что бывает если нагрузка несогласованна с кабелем:



На принимающем конце кабеля:
	Ic*Rz = U
и	In*Rn = U

ток рассоглавования I = Ic - In
по закону сохранения энергии должен куда-то утекать.
Он утекает обратно в кабель в виде отраженной волны.
(В случаях Rn=бесконечность (обрыв) или Rn=0 (короткое замыкание)
происходит полное отражение.

Поэтому очень важно иметь согласованную нагрузку.

Типичные волновые сопротивления:

	Витая пара:	100/120/150 Ом
	Коаксиал:	50/75	    Ом
