56.1. КЛАВИАТУРА


  THIS SECTION IS UNDER CONSTRUCTION

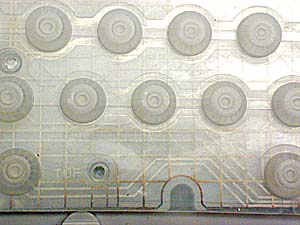

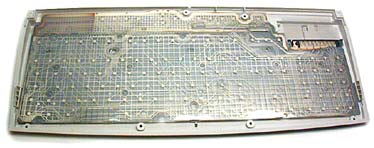

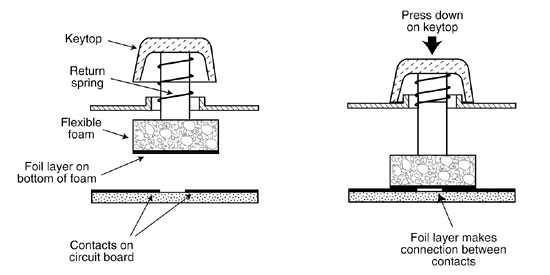

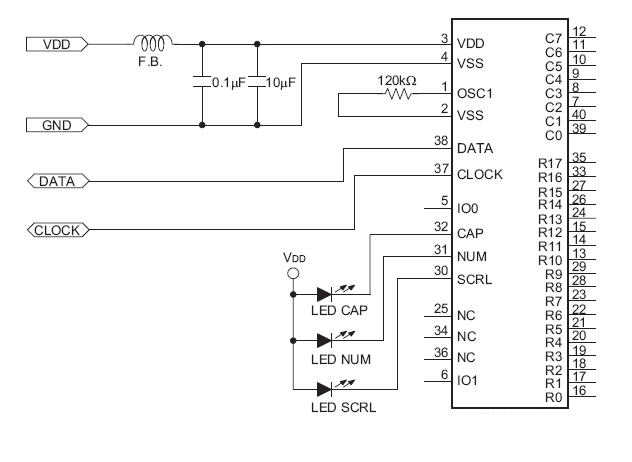

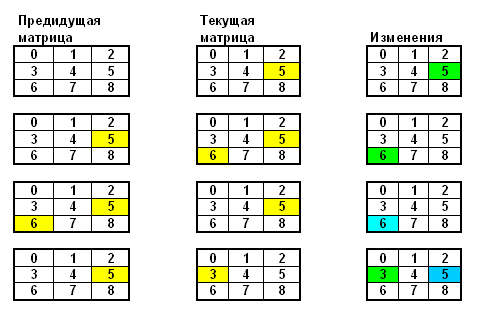

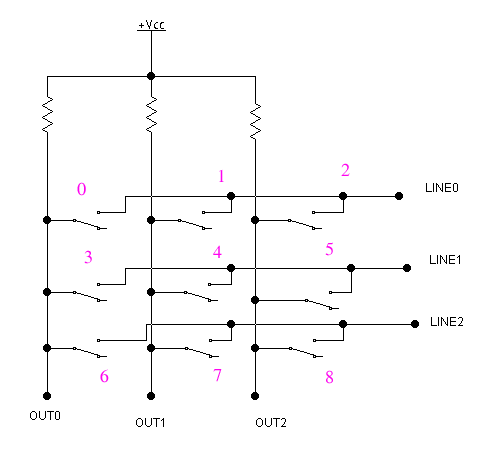

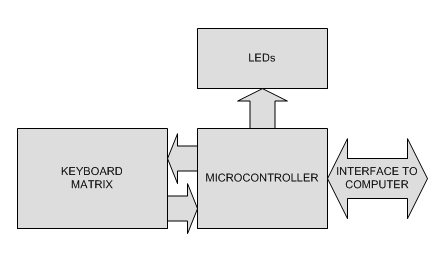

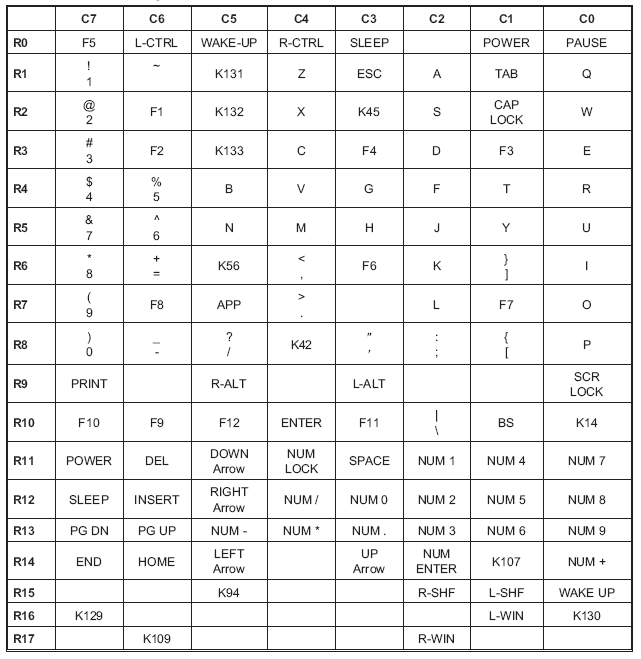

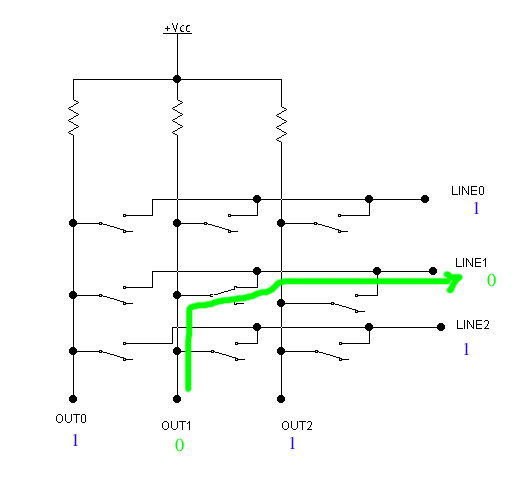

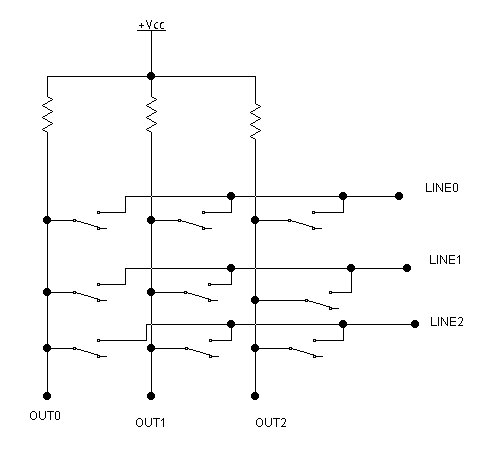

  Сканирование матрицы клавиатуры

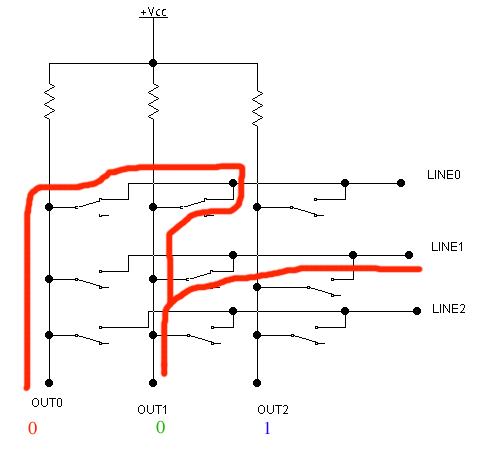

Проблема: нажато сразу много клавиш, ток течет неверно.
	  т.е. может перетекать в другую LINE.
	  Решения:
		сканировать по 1 LINE за раз
		добавить диоды

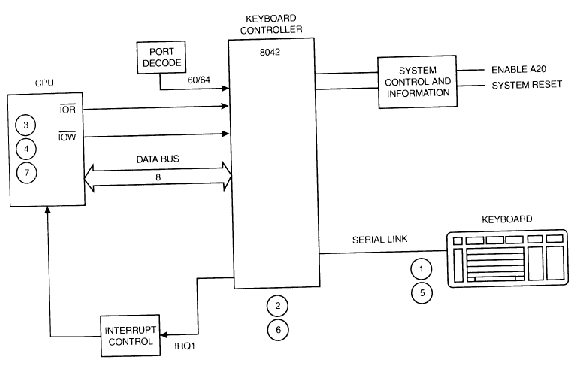

  Интерфейс клавиатуры у PC

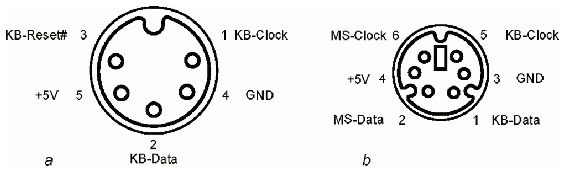

AT-keyboard connector:



PS/2-keyboard connector:



	---------------------------------
	Descripton	DIN5	mini-DIN6
	---------------------------------
	KBD DATA	2	1
	GND		4	3
	Vcc (+5V)	5	4
	KBD SYNC	1	5
	NC		3	2,6
	----------------------------------

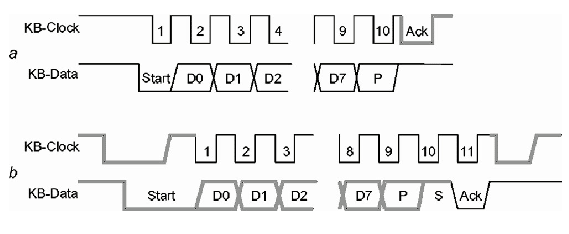

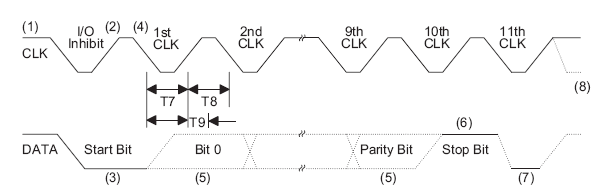

Клавиатура обменивается с компьютером пакетами по 11-бит имееющими
следующий формат:
	----------------------------------
	Bit	  Description
	----------------------------------
	+00	  START BIT (Always 0)
	+01..08   DATA BITS
	+09	  PARITY BIT (Parity must be odd)
	+0A	  STOP BIT  (Always 1)
	-----------------------------------

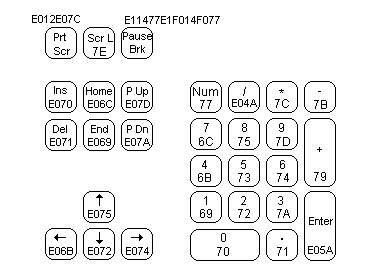

В пакетах клавиатура пересылает скан-код клавиши которая была нажата (make-code)
или отпущена (break-code).









В Break-code установлен старший бит:
	39	     ->	B9		simple
	E0 1D        ->	E0 9D
	E0 2A E0 52  ->	E0 D2 E0 AA
	pause	     -  none break code

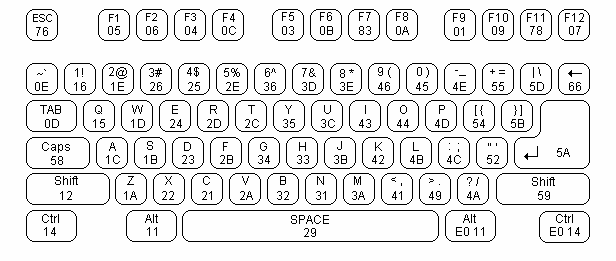

Пример scan-кодов:

		Normal	Shift
	01	Esc
	02	1  	!
	03	2  	@
	04	3	#
	05	4	$
	06	5	%
	07	6	^
	08	7	&
	09	8	*
	0A	9	(
	0B	0	)
	0C	-	_
	0D	=	+
	0E	BS
	0F	TAB
	10	q	Q
	11	w	W
	12	e	E
	13	r	R
	14	t	T
	15	y	Y
	16	u	U
	17	i	I
	18	o	O
	19	p	P
	1A	[	{
	1B	]	}
	1C	ENTER
     E0 1C	ENTER		(num)
	1D	CTRL
     E0 1D	R-CTRL
	1E	a	A
	1F	s	S
	20	d	D
	21	f	F
	22	g	G
	23	h	H
	24	j	J
	25	k	K
	26	l	L
	27	;	:
	28	"	'
	29	`	~
	2A	L-SHIFT
	2B	\	|
	2C	z	Z
	2D	x	X
	2E	c	C
	2F	v	V
	30	b	B
	31	n	N
	32	m	M
	33	,	<
	34	.	>
	35	/	?
     E0 35	/		(num)
	36	R-SHIFT
	37	*		(num)
	38	ALT
     E0 38	R-ALT
	39	SPACE
	3A	CAPS LOCK
	3B	F1
	3C	F2
	3D	F3
	3E	F4
	3F	F5
	40	F6
	41	F7
	42	F8
	43	F9
	44	F10
	45	NUM LOCK
	46	SCROLL LOCK
	47	HOME    	[7]
	48	UP      	[8]
	49	PGUP		[9]
	4A	-		(num)
	4B	LEFT    	[4]
	4C	                [5]
	4D	RIGHT           [6]
	4E	+               (num)
	4F	END             [1]
	50	DOWN            [2]
	51	PGDN            [3]
	52	INS             [0]
	53	DEL             [.]
	54	SYSRQ
	56	MACRO
	57	F11
	58	F12
	5A	PA1
	5B	F13/LWin
	5C	F14/RWin
	5D	F15/Menu
	63	F16
	64	F17
	65	F18
	66	F19
	67	F20
	68	F21
	69	F22
	6A	F23
	6B	F24
        6D	EraseEOF
	6F	Copy/Play
	72	CrSel
	73	Delta
	74	ExSel
	76	Clear

	E0 38	R-ALT
	E0 1D	R-CTRL

	E0 2A E0 52	Ins
	E0 2A E0 47	Home
	E0 2A E0 49	Page Up
	E0 2A E0 53	Del
	E0 2A E0 4F	End
	E0 2A E0 51     Page Down
	E0 2A E0 48	Up
	E0 2A E0 4B	Left
	E0 2A E0 50	Down
	E0 2A E0 4D	Right

	E0 2A E0 37	Print Scr
	E1 1D 45 E1 9D C5	Pause	(no break code)

специальные коды:

	00	- Buffer overflow
	AA	- Self test Ok
	AB 83   - keyboard id
	E0	- grey key pfix
	E1	- pfix for not break code
	F0	- break pfix
	EE	- echo
	FA	- ack
	FC	- self test error
	FD	- self test error
	FE	- resend
	FF	- keyboard error (code set 1)

коды для multimedia-клавиатур:

	E0 01		My Documents
	E0 05		Messager
	E0 07		Redo/F15
	E0 08		Undo/F14
	E0 0A		Paste
	E0 10		Previous Track or IE Back
	E0 13		Word
			Online Community (COMPAQ) [people icon]
	E0 14		Excel
			Online Compaq  (COMPAQ)  [Q icon]
	E0 15		Online Service (COMPAQ)  [Bulb icon]
	E0 16		Log Off
	E0 18		Open faivorites (Logitech)
	E0 19		Next Track or IE Next
	E0 1E		Mail (COMPAQ) [Envelope icon]
	E0 20		Mute
	E0 21		Calculator	[on COMPAQ search]
	E0 22		Play/Pause
	E0 23		Spell/F22	[on COMPAQ start button]
	E0 24		Stop
	E0 26		Add faivourite (Logitech)
	E0 2E		Volume Down
	E0 2C		Eject
	E0 30		Volume Up
	E0 32		WWW Home
	E0 3B		Help/F13
	E0 3C		My Music
	E0 3E		New/F16
	E0 3F		Open/F17
	E0 40		Close/F18
	E0 41		Reply/F19
	E0 42		Forware/F20
	E0 43		Send/F21

	E0 57		Save/F23
	E0 58		Print/F24
	E0 5E		Power Off
	E0 5F		Sleep
	E0 63		Wake
	E0 64		My Pictures
	E0 65		WWW Search
	E0 66		WWW Faivourites
	E0 67		WWW Refresh
	E0 68		WWW Stop
	E0 69		WWW Forward
	E0 6A		WWW Back
	E0 6B		My Computer
	E0 6C		E-mail
	E0 6D		Media select





  Раскладки клавиатуры


	Qwerty
	Dworak
	Jcuken

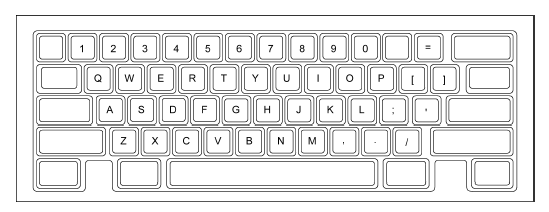

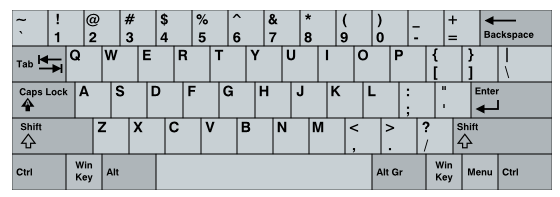

Qwerty - исторически сложилась пришла с печатных машинок 1878
при быстрой печати - западали буквы. Поэтому старались раздвинуть.

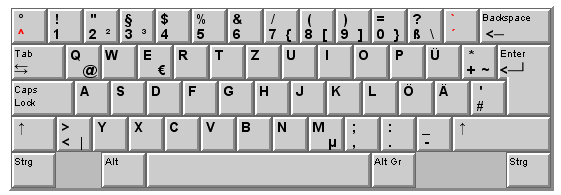

Qwertz - немецкая модификация qwerty
Y и Z поменялись местами и вместо скобок несколько более популярных символов
со всякими там умляутами.



Azerty - французко-бельгийская модификация qwerty
A и Q поменяны местами, Z и W - тоже, M,N - подвинуты.

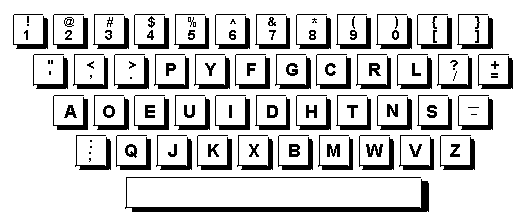

Dworak - более эргономичная 1930s. Часто используемые буквы расположены в
середине. Скорость печати выше чем у qwerty.

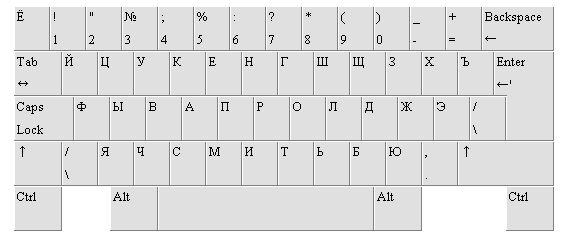

у русской клавиатуры один и тот-же layout. Он применяется и на Qwerty
и на JCUKEN
