56.5. СКАНЕР




THIS SECTION IS UNDER CONSTRUCTION

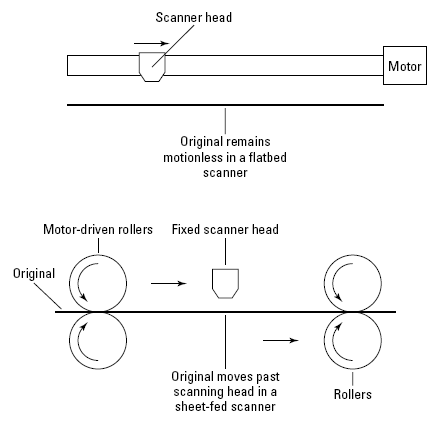

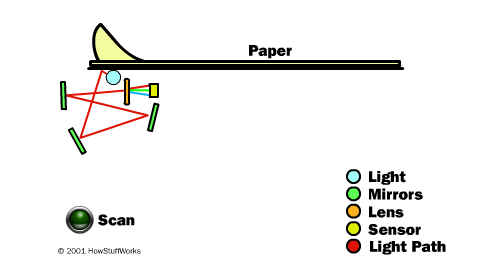

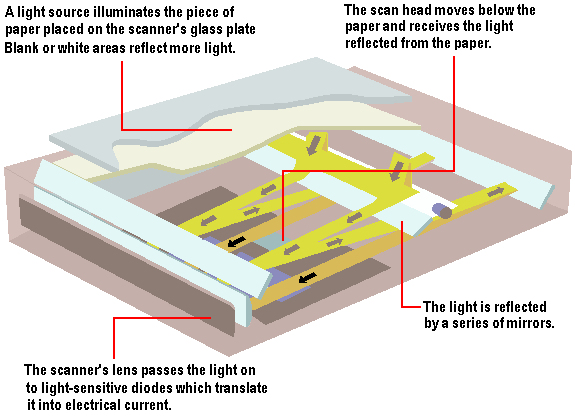

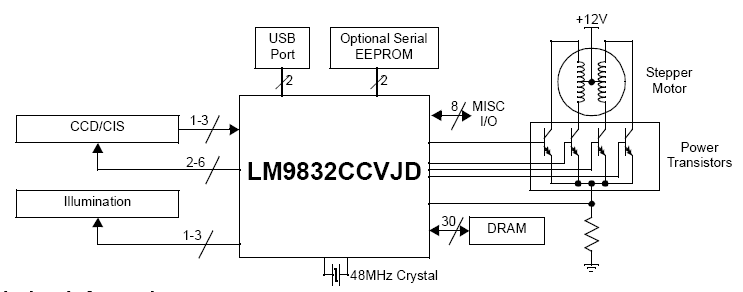

Принципиальная схема современного сканера

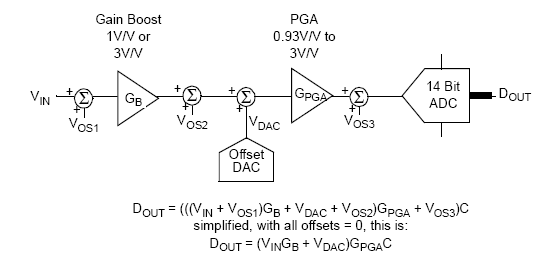

Для CCD - надо делать коррекцию.


CCD

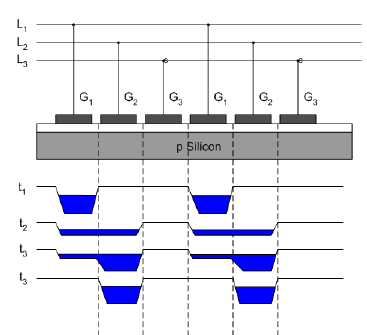

с помощью CCD сканируют, фотографируют, снимают видео и все остальное. CCD (Charged Couple Devices) CCD Charge Couple Devices W.S. Boyle, G.E. Smith and G.G. Amelio, Bell Lab, 1970. CCD is a charge transfer device, read out by shifting charge from each pixel on the array to a serial register

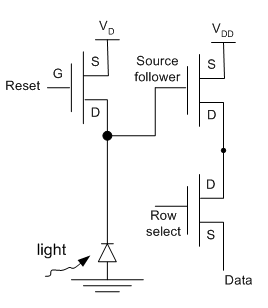

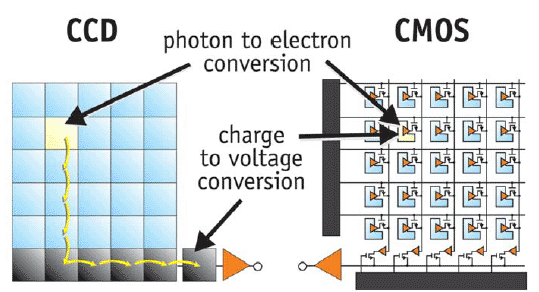

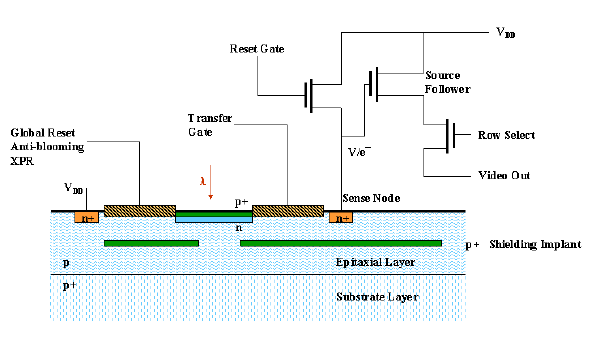

Cравнение CMOS и CCD сенсоров




Интерфейсы управления сканером. Раньше: Стандартизированные SCSI комманды HP SCL (Scanner Control Language) команды Теперь: Низкоуровневые приватные интерфейсы (вплоть до того что выдают серию команд на перемещение головки в процессе сканирования) Поэтому сканеры такие медленные, но зато дешевые. Просто для примера параметров приводим здесь небольшой набор SCL команд: Command Code ------------------------------- Automatic Bkgrd Esc*a#B Compression Esc*a#C Download Type Esc*a#D X Scale Esc*a#E Y Scale Esc*a#F Select Data Width Esc*a#G Inverse Image Esc*a#I B/W Dither Pattern Esc*a#J Contrast Level Esc*a#K Intensity Level Esc*a#L Mirror Image Esc*a#M Window X Ext (Dec) Esc*a#P Window Y Ext (Dec) Esc*a#Q X Res Esc*a#R Y Res Esc*a#S Output Data Type Esc*a#T Scan speed Esc*a#V Download Binary Esc*a#W Window X Pos (Dec) Esc*a#X Window Y Pos (Dec) Esc*a#Y Reconnect level Esc*a#Z Select Number of Views Esc*f#A Select View Esc*f#B Preload ADF Esc*f#C Media type Esc*f#D Coordinate system Esc*f#E Pos Secondary Elem Esc*f#F Light Source Test Esc*f#L Window X Ext (Pix) Esc*f#P Window Y Ext (Pix) Esc*f#Q Scan Window (w/ID) Esc*f0S Scanner Test Esc*f#T Window X Pos (Pix) Esc*f#X Window Y Pos (Pix) Esc*f#Y Upload Binary Esc*s#U Select Cal Area (Y-pos) Esc*u#A Byte order Esc*u#B Select Cal Strip Parm. Esc*u#C XPA Scan Window (w/ID) Esc*u0D Speed Mode Esc*u#E Set Filter Esc*u#F Calibration mode Esc*u#G XPA Disable/Enable Esc*u#H Color Dither Pattern Esc*u#J Select Tone Map Esc*u#K Light Power Esc*u#L Recalibrate (w/ID) Esc*u0R ADF Scan Window (w/ID) Esc*u0S Select Matrix Coef Esc*u#T Unload Document Esc*u0U Change Document Esc*u0X ADF Bkgrd Feed Esc*u0Y Как выглядит процесс сканирования: Дается команда вида: Esc * a 4 T // select Gray scale mode Esc * a 8 G // select 8-bit gray или Esc * a 5 T // select Color mode Esc * a 2 4 G // select 24-bit аналогичным образом выбираются другие параметры например Esc * a 6 0 0 R // X resolution = 600 dpi Esc * a 6 0 0 S // Y resolution = 600 dpi а в конце выдается Esc * f 0 S // scan window а на выходе сканнер выдает данные. Не обязательно сканировать все, можно установить границы окна, и уже сканировать их. ADF - это Automatic Data Feeder - система подачи листов в сканер


3D scanners
