60.3.2. PIC

THIS SECTION IS UNDER CONSTRUCTION




Собственно в чем цель контроллера прерываний?

	Управление прерываниями
	Глобально
		Разрешить соответсвующий IRQ
		Запретить соответсвующий IRQ
		Узнать разрешен ли соответсвующий IRQ

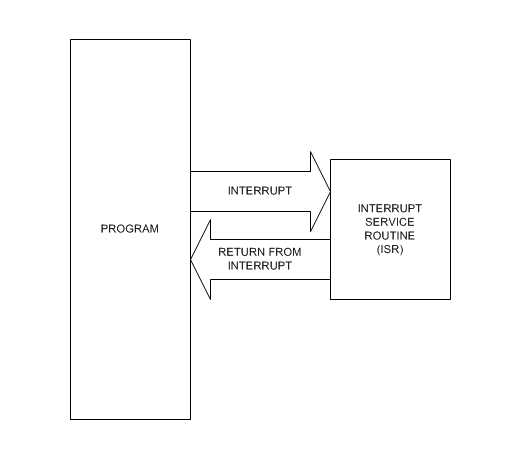

	Обработка прерываний
		Когда прерывание запускается то оно маскируется, что бы не вызваться
		тут же второй раз.
		Сигнализация о окончании прерывания
		Узнать обрабатывается ли сейчас соответсвующий IRQ
		Узнать ждет ли сейчас обработки соответсвующий IRQ

	Приоретизация прерываний
		Если в один и тот же момент пришло два прерывания с разным приоритетом,
		то запустить то которое с более высоким приоритетом

		Так же возможно локальное маскирование прерываний с меньшими приоритетами
		при возникновения прерывания с большим приоритетом.

	Режим прерываний
		edge-triggered
		level-triggered
			позволяет расшаривать прерывания

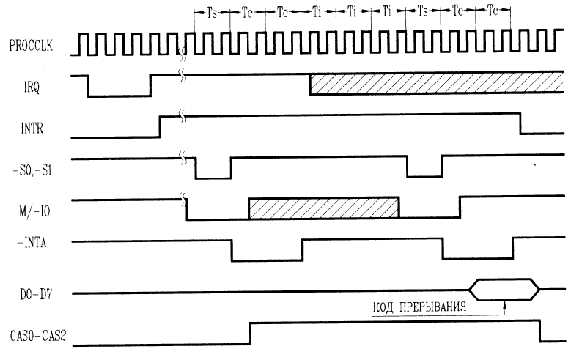

	Вектор прерывания для процессора


Процессору передается:
		PIC to Processor:  PIRQ, Vector
		Processor to PIC:  PIRQACK


Иногда функциональность PIC полностью или частично включена
в микропроцессор.


Для мультипроцессорных систем (или систем с несколькими ядрами)
	Распределение прерываний по процессорам

Типичные модели работы:
	Все прерывания на одном процессоре
		На этапе загрузки это ставиться всегда
	Некоторые прерывания на конкретном процессоре или группе процессоров
		Удобно когда обработчик сидит на одном и том же процессоре
		(во первых данные могут жить в cache).
	Некоторые прерывания на всех процессорах
		Алгоритмы распределения:
			Round robin
	Межпроцессорные прерывания
		Как правило используется OS для scheduling
			Могут быть и переодическими
		Используются для инициализации вторичных процессов
		Могут быть broadcast
			включая процессор который посылал
			исключая процессор который посылал

В этом случае на межпроцессорную шину кроме вектора прерывания
еще передается и его тип (обычное или сброс процессора) а так же
номер процессора который является приемником.



Что бы разделять прерывания между устройствами надо что бы запрос IRQ шел по
уровню, а не по фронту.

Устройство должно иметь бит состояния - который показывает, что оно требует IRQ
(может быть неколько битов - которые показывают причину IRQ),
и бит (биты) которые позволяют сбрасывать запрос IRQ у устройства.

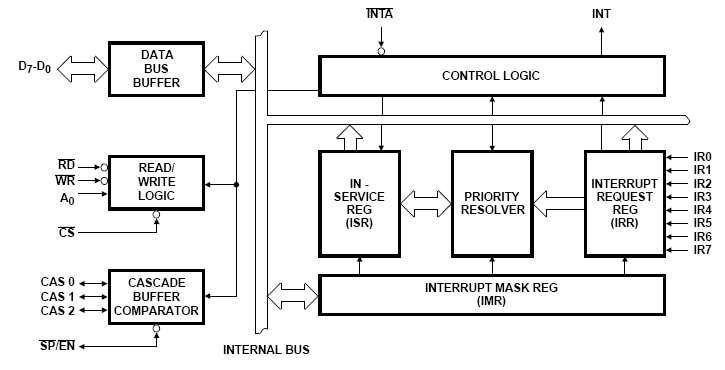

  8259A PIC







По фронту	(ISA)
По уровню	(PCI)  могут разделять одну линию IRQ




8259A

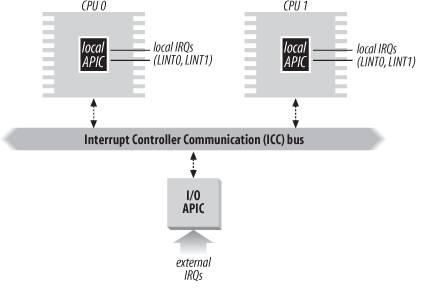

  APIC





Local APIC - в процессорах
I/O   APIC - занимается внешними прерываниями и их рутингом между процессорами
