60.3.3. PIT


  THIS SECTION IS UNDER CONSTRUCTION



В чем сущность программироваемого интервального таймера?

К таймеру подключен источник синхронизации фиксированной частоты.

У таймера есть каналы. Каждый канал имеет вывод.
У канала есть регистры управления
		Начальный счетчик
		Текущий счетчик
		Режим работы
			Форма выходного сигнала
			Переинициализация - надо ли считать только один раз (one-shot mode)
					    или по окончанию счета снова его запустить
					    загрузив текущий счетчик значением начального
					    (pereodical mode)

Зачем используется интервальный таймер.

	Генерация переодических прерываний
		выход таймера подсоединяют к входу контроллера прерываний
	Реализация микрозадержек
		например драйверу надо 10ms пока устройство не придет в себя
		драйвер считает этот интервал используя таймер
	Генерация сигналов заданной формы
		например для управления оборудованием
			шаговый двигатель например
		или генерация звука заданной частоты

Классические таймеры имеют частоту тактирования и соответсвенно разрешающую
способность порядка 1MHz, и 3-5 каналов.


Но наметилась тенденция к включение в оборудование High Performance Timers
имеющих частоту порядка 10MHz, которые имеют большое число каналов - порядка 32.
Некоторые каналы могут считать и 64-битовые числа.
Кроме того практически все каналы разводятся на прерывания, что позволяет
операционной системе гораздо более эффективно управлять scheduling.
Есть возможность управления формой вывода (Edge-triggered, Level-triggered)

Например в PC HPET заменяет прерывания по таймеру, RTL и дает доп возможности

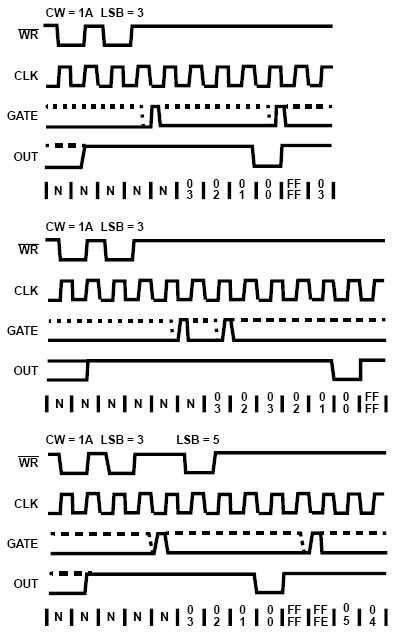

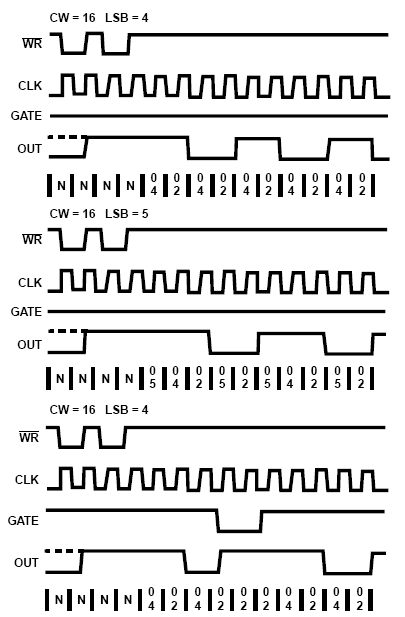

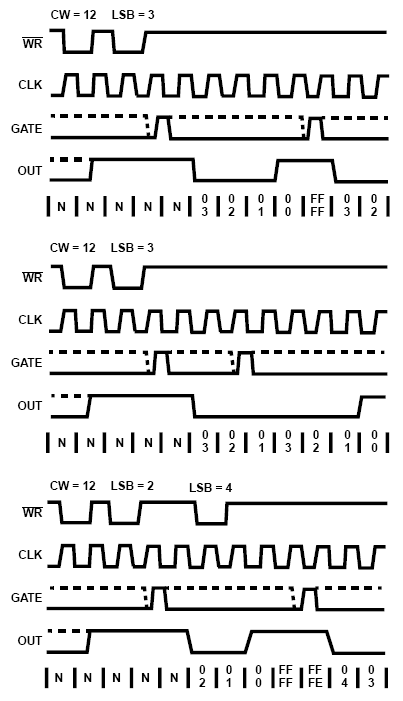

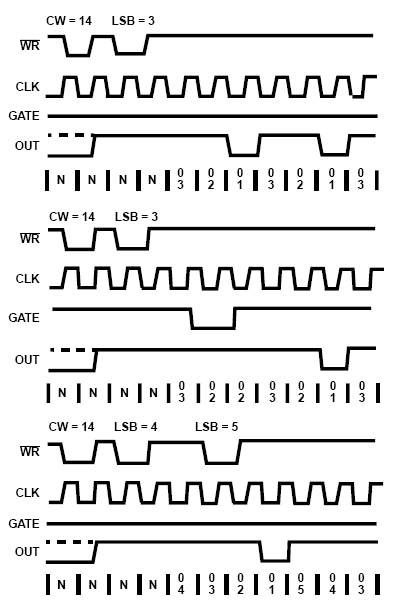

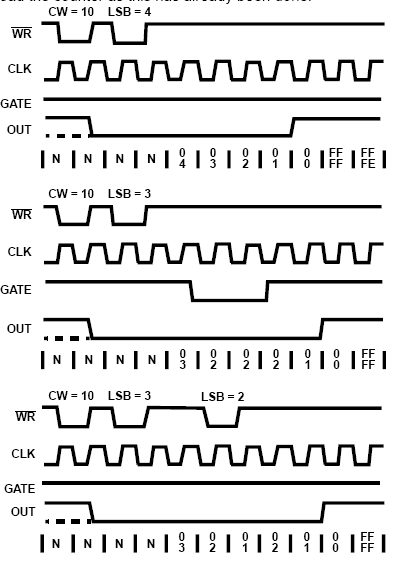

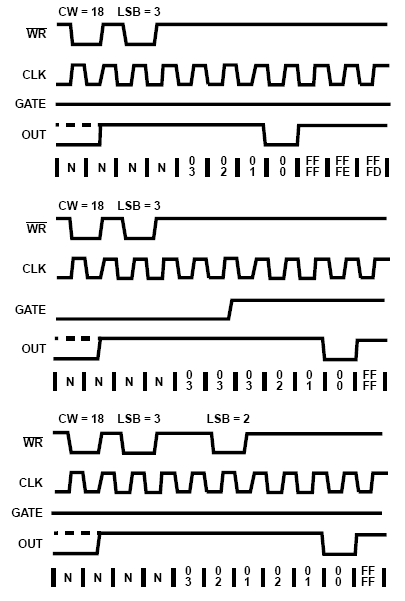

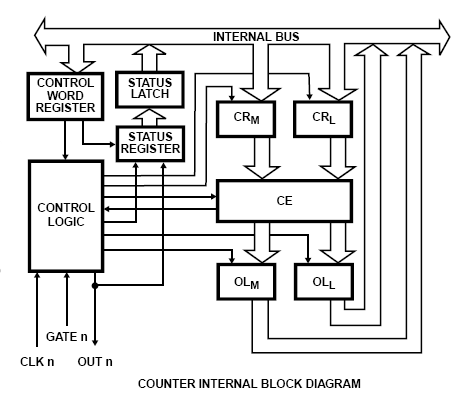

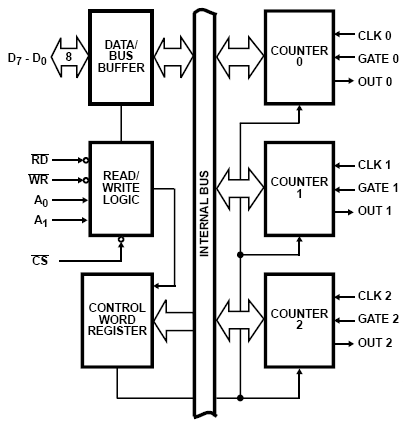

  8254 PIT

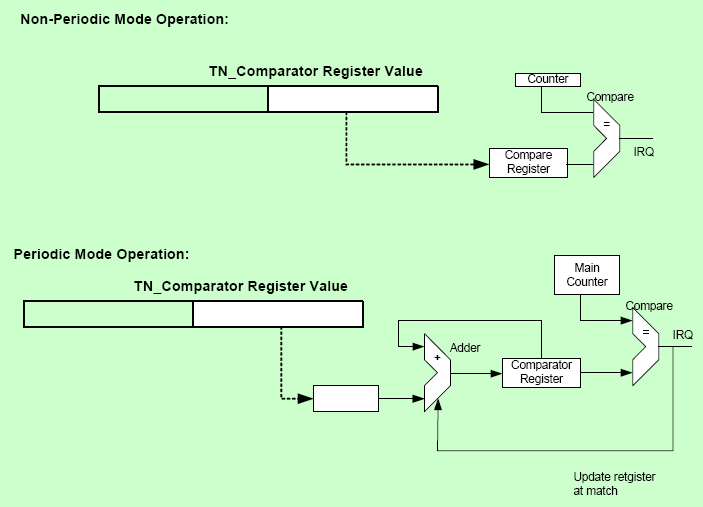

  HPET
