70.1.1.1. СТРУКТУРЫ И ВЫРАВНИВАНИЕ


  THIS SECTION IS UNDER CONSTRUCTION

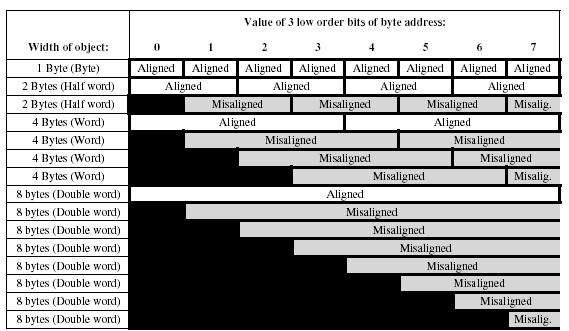

Выравнивание влияет на структуры:
Пусть у нас есть структура типа:

	struct	A
	{
		char	  c;	// 1 byte integer
		long long l;	// 8 byte integer
	};


в зависимости от выравнивания мы можем иметь:
Для модели ILP32:


   BYTE   0   1   2   3
	+---+---+---+---+	Выравнивание = 1
   +00	| c |     l     |
	+---+---+---+---+       Смещение(l) = +0001
   +04  |       l       |       Размер(A)   =  9 bytes
	+---+---+---+---+
   +08	| l |
	+---+


   BYTE   0   1   2   3
	+---+---+---+---+	Выравнивание = 4
   +00	| c |XXXXXXXXXXX|
	+---+---+---+---+       Смещение(l) = +0004
   +04  |       l       |       Размер(A)   =  12 bytes
	+---+---+---+---+
   +08	|       l       |
	+---+---+---+---+


   BYTE   0   1   2   3
	+---+---+---+---+	Выравнивание = 8
   +00	| c |XXXXXXXXXXX|
	+---+---+---+---+
   +04  |XXXXXXXXXXXXXXX|
	+---+---+---+---+       Смещение(l) = +0008
   +08  |       l       |       Размер(A)   =  16 bytes
	+---+---+---+---+
   +0C	|       l       |
	+---+---+---+---+
