100.1. ГЕНЕРАЦИЯ CLK СИГНАЛА

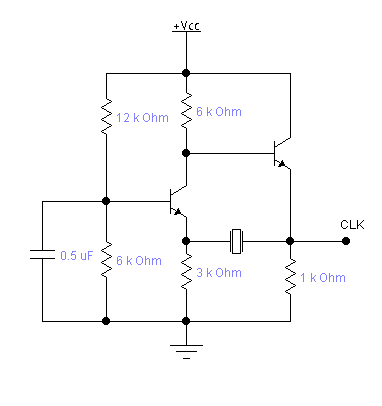

Пример аппаратной генерации CLK сигнала:





Для генерации CLK сигнала используются кварцевые генераторы.
Основа пьезоэлектрический эффект:
делается специальный срез кристалла.

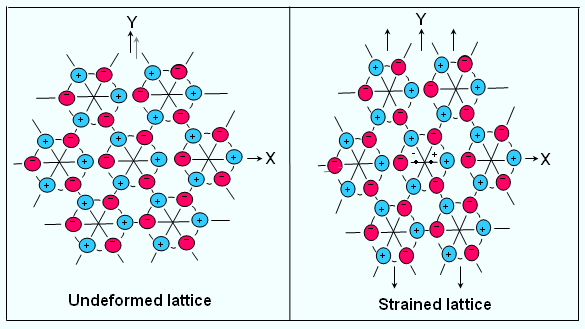

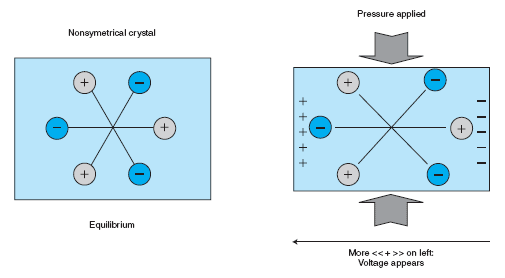

	если нажать на кристалл кварца то на концах возникнет заряд
	Если приложить напряжение то кристалл деформируется.

В результате возникают колебания с очень хорошей добротностью,
вспомогательные схемы их поддерживают.

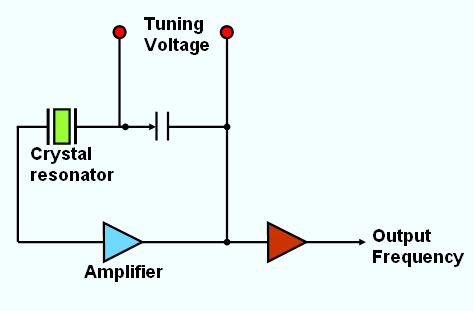

Кварцевый генератор













	Один из основных сигналов для тестирования это CLK (сигнал
синхронизации.
Это template кода для генерации CLK сигнала на VHDL:

	constant  period: time := 50 ns;  -- Full CLK cycle
	signal    CLK : std_logic := '0';

	....

	ClkProcess : process(CLK)
		CLK <= not CLK after period/2;
	end process;


Это template кода для генерации CLK сигнала на Verilog:

	module	pulse;
		reg	clock;
		initial	clock = 1'b0;
		always #10 clock = ~clock;
		initial #5000 $finish
	endmodule
